如图所示的位移(x)—时间(t)图象和速度(v)—时间(t)图象中给出四条图线，甲、乙、丙、丁代表四辆车由同一地点向同一方向运动的情况，则下列说法正确的是(　　)

A．甲车做直线运动，乙车做曲线运动

B．0～t₁时间内，甲车通过的路程大于乙车通过的路程

C．0～t₂时间内，丙、丁两车在t₂时刻相距最远

D．0～t₂时间内，丙、丁两车的平均速度相等

带正电荷的小球只受到电场力作用从静止开始运动，它在任意一段时间内(　　)

A．一定沿电场线由高电势处向低电势处运动     B．一定沿电场线由低电势处向高电势处运动

C．不一定沿电场线运动，但一定由高电势处向低电势处运动

D．不一定沿电场线运动，也不一定由高电势处向低电势处运动

蝠在洞穴中飞来飞去时，它利用超声脉冲导航非常有效，这种超声脉冲的频率高于20000Hz，能持续1ms或不到1ms的短促发射，且每秒重复发射数次。已知蝙蝠在一次正朝着表面平直的墙壁飞扑捕食的过程中，发出的超声波频率为35000Hz，下列说法正确的是：（    ）

A.蝙蝠发出的超声波属于电磁波

B.结合题图可知超声波频率比微波频率要高

C.超声波反射前后波速大小相等

D.蝙蝠接收到从墙壁反射回来的超声脉冲频率大于墙壁接收到的频率

光学现象在实际生活、生产中有许多应用。下列选项利用了“光的干涉现象”的是

A．用全息照片记录资料

B．白光通过三棱镜变成七色光

C．戴上特制眼镜在电影院看3D电影有立体感

D．用透明的标准样板和单色光检查平面的平整度

如图5所示，一向右开口的汽缸放置在水平地面上，活塞可无摩擦移动且不漏气，汽缸内某位置处有小挡板．初始时，外界大气压为p₀，活塞紧压小挡板．现缓慢升高缸内气体温度，则下列图中能正确反映缸内气体压强随温度变化情况的是(　　)

密封的体积为2L的理想气体，压强为2atm，温度为27⁰C。加热后，压强和体积各增加20%，则它的最后温度是

用a、b两京单色光分别照射同一双缝干涉装置，在距双缝恒定距离的屏上得到如图所  示的干涉图样，其中图甲是a光照射时形成的，图乙是b光照射时形成的，则关于a、b两束单色光，下述说法中正确的是

     A．a光的频率比b光的小

     B．在水中a光传播的速度比b光的大

     C．水对a光的折射率比b光的大

     D．b光的波长比a光的短

 下列四个单位中，是电场强度E的单位的是 (  )

一潜水员在水深为h的地方向水面观察时，发现整个天空及远处地面的景物均呈现在水面处的一圆形区域内。已知水的折射率为n，则圆形区域的半径为 (      )

A．nh               B．                  C．h           D．

从点光源S发出的细光束SO射到棱镜的另一侧面AC上，适当调整入射光SO的方向，当SO与AC成α角时，其折射光与BC镜面发生一次反射，从AC面射出后恰好与SO重合，则此棱镜的折射率为

     A．        B．          C．            D．

已知a光的频率小于b光的频率，当用a光照射某种金属时发生了光电效应，现改用b光照射，下列说法中正确的是（　　）

如图所示，在磁感应强度B＝0.2 T、方向与纸面垂直的匀强磁场中，有水平放置的两平行导轨ab、cd，其间距l＝50 cm，a、c间接有电阻R．现有一电阻为r的导体棒MN跨放在两导轨间，并以v＝10 m/s的恒定速度向右运动，a、c间电压为0.8 V，且a点电势高．其余电阻忽略不计．问：

⑴导体棒产生的感应电动势是多大？

⑵通过导体棒电流方向如何？磁场的方向是指向纸里，还是指向纸外?

⑶R与r的比值是多少？

如图为某时刻一简谐横波沿x正方向正好传播到质点A的图像，令波源O开始振动的时刻为0时刻，则在t=0.1s质点A第一次回到平衡位置。那么下列说法正确的是

A．该波波速为4m/s

B．此波刚传到x=20m处时，波源O已走过的路程为2m

C． 当A开始振动后，其速度每次与波源保持同向的时间间隔为0.05s

D．当A开始振动后，其速度每次与波源保持同向的时间间隔为0.02s

如图所示的匀强磁场，磁感应强度为0.2T，通电直导线与磁场方向垂直，导线长度为0.2m，导线中电流为1A。 该导线所受安培力的大小为（   ）

A．0.01N    B．0.02N     C．0.03N      D．0.04N

如图所示的多用电表正确测量了一个约13 的电阻后，需要继续测量一个阻值大概是2 k左右的电阻。以下给出的操作步骤哪些是必须的请选择出来，按操作的先后顺序将选择出的步骤前的字母排序为：△△

A．用螺丝刀调节表盘下中间部位的指针定位螺丝，使表针指零

B．将红表笔和黑表笔接触

C．把选择开关旋转到“xlk”位置

D．把选择开关旋转到“xl00”位置

E．调节欧姆调零旋钮使表针指向欧姆零点

F．将红、黑表笔接触2 k电阻的两端：读出电阻读出测量值

G．将选择开关拨到OFF挡

如图所示，竖直平面内的一半径R=0.50m的光滑圆弧槽BCD，B点与圆心O等高，一水平面与圆弧槽相接于D点。质量m=0.10kg的小球从B点正上方H=0.95m高处的A点自由下落，由B点进入圆弧槽轨道，从D点飞出后落在水平面上的Q点，DQ间的距离s=2.4m，球从D点飞出后的运动过程中相对水平面上升的最大高度h=0.80m，取g=10m/s²，不计空气阻力，求：

（1）小球经过C点时轨道对它的支持力大小N；

（2）小球经过最高点P的速度大小v_P；

（3）D点与圆心O的高度差h_OD。

在光滑的水平面上，一质量为m_A=0.1kg的小球A，以8 m/s的初速度向右运动，与质量为m_B=0.2kg的静止小球B发生弹性正碰。碰后小球B滑向与水平面相切、半径为R=0.5m的竖直放置的光滑半圆形轨道，且恰好能通过最高点N后水平抛出。g=10m/s²。求：

(1) 碰撞后小球B的速度大小；

(2) 小球B从轨道最低点M运动到最高点N的过程中所受合外力的冲量；

(3) 碰撞过程中系统的机械能损失。

关于α粒子散射实验和原子的核式结构理论，下列说法中正确的是（　　）

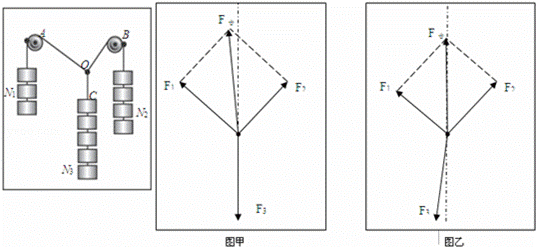

利用如图所示的装置可以探究合力与分力的关系，在竖直木板上铺有白纸，固定两个光滑的滑轮A和B，将绳子打一个结点O，每个钩码的重量相等，当系统达到平衡时，根据钩码个数读出三根绳子OA、OB、OC拉力的大小分别为F₁、F₂和F₃，回答下列问题：

（1）改变钩码个数，实验能完成的是   ．

A．钩码的个数N₁=N₂=2，N₃=5

B．钩码的个数N₁=N₂=3，N₃=4

C．钩码的个数N₁=N₂=N₃=4

D．钩码的个数N₁=4，N₂=5，N₃=9

（2）在拆下钩码和绳子前，最重要的一个步骤是    ．

A．标记结点O的位置，并记录OA、OB、OC三段绳子的方向

B、量出OA、OB、OC三段绳子的长度．

C．用量角器量出三根绳子之间的夹角

D．用天平测出钩码的质量

（3）在作图时，某组同学以表示F₁、F₂的线段为邻边做平行四边形得到F_合，并在图中画出表示竖直方向的虚线，你认为图中图   是正确的．（填“甲”或“乙”）

如图所示是某电源的路端电压与电流的关系图象，下面结论不正确的是(     )

A.电源的电动势为6.0V           B.电源的内阻为2Ω

C.电源的短路电流为0.5A         D.电流为0.3A时的外电阻是18Ω
