如图所示，水平U形光滑框架，宽度为1m，电阻忽略不计，导体ab质量是0.2kg，电阻是0.1，匀强磁场的磁感应强度B=0.1T，方向垂直框架向上，现用1N的外力F由静止拉动ab杆，当ab的速度达到1m/s时，（1）求此时刻ab 杆产生的感应电动势的大小；（2）求此时刻ab杆的加速度的大小？（3）ab杆所能达到的最大速度是多少？

如图(甲)所示,两个平行金属板P､Q正对竖直放置,两板间加上如图(乙)所示的交变电压.t=0时,Q板比P板电势高U₀,在两板的正中央M点有一电子在电场力作用下由静止开始运动(电子所受重力可忽略不计),已知电子在0-4t₀时间内未与两板相碰.则电子速度方向向左且速度大小逐渐增大的时间是(   )

A．0<t<t₀   B．t₀<t<2t₀C．2t₀<t<3t₀           D．3t₀<t<4t₀

在赤道上空，水平放置一根通以由西向东方向电流的直导线，则此导线（　　）

A．受到竖直向上的安培力 B．受到竖直向下的安培力

C．受到由南向北的安培力 D．受到由西向东的安培力

有一待测的电阻器R_x，其阻值在40﹣50Ω之间，实验室准备用来测量该电阻器阻值的实验器材有：

电压表V（量程0～10V，内电阻约20kΩ）；

电流表A₁，（量程0～300mA，内电阻约20Ω）；

电流表A₂，（量程0～800mA，内电阻约4Ω）；

滑动变阻器R₁（最大阻值为10Ω，额定电流为2A）；

滑动变阻器R₂（最大阻值为250Ω，额定电流为0.1A）；

直流电源E（电动势为9V，内阻约为0.5Ω）；

开关及若干导线．

实验要求电表读数从零开始变化，并能多测出几组电流、电压值，以便画出U﹣l图线．

（1）电流表应选用　   　．（填写器材代号）

（2）滑动变阻器选用　   　（填写器材代号）

（3）请在如图甲所示的方框内画出实验电路图，并将图乙中器材连接成符合要求的电路．

下列物理量的单位是“特斯拉”的是（）

    A．             安培力              B． 电场强度        C． 电容 D． 磁感应强度

如图，一根不可伸长的轻绳跨过斜面顶端的小滑轮O，两端分别系小球A和物块B，A的质量为m，B的质量为4m。倾角为30°的斜面置于水平地面上，开始时，用手托住A，使OA段绳恰处于水平伸直状态，且绳中无拉力，OB绳平行于斜面，此时B在斜面上静止不动。将A由静止释放，在其下摆过程中，斜面体始终保持静止。下列判断中正确的是（　　）

A. 物块B受到的摩擦力先减小后增大

B. 地面对斜面体的摩擦力方向先向右后向左

C. 小球A摆到最低点时，物体B受到的摩擦力大小为mg

D. 小球A的机械能不守恒，A、B系统的机械能守恒

下列关于电容器的说法中，正确的是（　　）

A．电容越大的电容器，带电荷量也一定越多

B．电容器不带电时，其电容为零

C．两个电容器的带电荷量相等时，两板间电势差较大的电容器的电容较大

D．电容器的电容跟它是否带电无关

如图所示，处在平直轨道上的甲乙两物体相距s，同时同向开始运动，甲以初速度v 加速度a₁ 做匀加速运动，乙做初速度为零，加速度为a₂ 的匀加速运动，假设甲能从乙旁边通过，下述情况可能发生的是

A． a₁ = a₂时能相遇两次         B.  a₁ > a₂时能相遇两次

C.  a₁ < a₂时能相遇两次         D. a₁ < a₂时能相遇一次

为了描绘标有“3V，0.4W”的小灯泡的伏安特性曲线，要求灯炮电压能从零开始变化．所给器材如下：

A．电流表（0～200mA，内阻0.5Ω）

B．电流表（0～0.6A，内阻0.01Ω）

C．电压表（0～3V，内阻5kΩ）

D．电压表（0～15V，内阻50kΩ）

E．滑动变阻器（0～10Ω，0.5A）

F．电源（3V）

G．电键一个，导线若干．

（1）为了完成上述实验，实验中应选择的仪器是　          　．

（2）在Ⅱ卷的虚线框中画出完成此实验的原理图．

（3）此实线描绘出的I﹣U图线是　    　填“曲线”．“直线”），其原因是　        ．

两个质点甲与乙，同时由同一地点向同一方向做直线运动，它们的速度一时间图象如图所示．则下列说法中正确的是（　　）

A．第4s末甲与乙相遇

B．在第2s末甲与乙相遇

C．在前2s内，甲的平均速度比乙的大

D．在前2s内，甲与乙之间的距离在不断减小

如图，足够大的光滑绝缘水平面上有三个带电质点，A和C围绕B做匀速圆周运动，B恰能保持静止，其中A、C和B的距离分别是L₁，和L₂．不计三质点间的万有引力，则A和C的比荷（电量与质量之比）之比应是（　　）

A．       B．       C．       D．

 (多选)将甲乙两小球先后以同样的速度在距地面不同高度处竖直向上抛出，抛出时间相隔2 s，它们运动的图像分别如直线甲乙所示。则（    ）

A．t＝2 s时，两球的高度相差一定为40 m

B．t＝4 s时，两球相对于各自的抛出点的位移相等

C．两球从抛出至落到地面所用的时间间隔相等

D．甲球从抛出至到达最高点的时间间隔与乙球相等

如图所示，图中五点均在匀强电场中，它们刚好是一个圆的四个等分点和圆心；已知电场线与圆所在平面平行。下列有关圆心O和等分点a的电势、电场强度的描述中正确的是（   ）

A．a点的电势为6V

B．a点的电势为-2V

C．O点的场强方向指向a点

D．O点的场强方向指向电势为2V的点

如图所示，两根足够长的光滑平行金属导轨MN、PQ间距为l=0.5m，其电阻不计，两导轨及其构成的平面均与水平面成30°角．完全相同的两金属棒ab、cd分别垂直导轨放置，每棒两端都与导轨始终有良好接触，已知两棒质量均为m=0.02kg，电阻均为R=0.01Ω，整个装置处在垂直于导轨平面向上的匀强磁场中，磁感应强度B=0.2T，棒ab在平行于导轨向上的力F作用下，沿导轨向上匀速运动，而棒cd恰好能够保持静止．取g=10m/s²，问：

（1）通过棒cd的电流I是多大，方向如何？

（2）棒ab受到的力F多大？

（3）棒cd每产生Q=0.1J的热量，力F做的功W是多少？

两个粒子，带电量相等，在同一匀强磁场中只受洛伦兹力而做匀速圆周运动(　　)

A．若速率相等，则半径必相等     B．若质量相等，则周期必相等

C．若动能相等，则周期必相等     D．若质量相等，则半径必相等

如图甲为某同学描绘额定电压为3.8V的小灯泡伏安特性曲线的实验电路图.

（1）根据电路图甲，用笔画线代替导线，将图乙中的实验电路连接完整；（4分）

（2）开关闭合之前，图乙中滑动变阻器的滑片应该置于       端（选填“A”、“B”或“AB

中间”）；

（3）实验中测出8组对应的数据（见下表）：

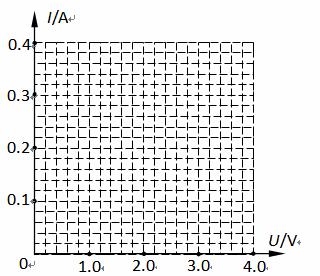

则测得小灯泡的额定功率为       W. 请在给出的坐标中，描点作出I—U图线。（4分）

由图象可知，随着电流的增大，小灯泡的电阻

             （选填“增大”、“减小”或“不变”）.

各图分别表示一列水波在传播过程中遇到了小孔（①、②图）或障碍物（③、④图），每两条相邻（图中曲线）之间距离表示一个波长，其中能发生明显衍射现象的有

                 ①                ②                 ③               ④

    A．③④        B．②④           C．①③           D．①②

如图示，示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成．如果在荧光屏上P点出现亮斑，那么示波管中的（　　）

A．极板X应带负电   B．极板X′应带正电

C．极板Y应带正电   D．极板Y′应带正电

 如图所示电路中，电源电动势为E，线圈L的电阻不计．以下判断不正确的是(　　)

A．闭合S稳定后，电容器两端电压为E

B．闭合S稳定后，电容器的a极板不带电

C．断开S后的很短时间里，电容器的a极板将带正电

D．断开S后的很短时间里，电容器的a极板将带负电

如图1所示，S点为振源，其频率为100Hz，所产生的横波向右传播，波速为80m/s，P、Q是波传播途中的两点，已知SP=4.2m，SQ=5.4m．当S通过平衡位置向上运动时 [　　　 ]

A．P在波谷，Q在波峰

B．P在波峰，Q在波谷

C．P、Q都在波峰

D．P通过平衡位置向上运动，Q通过平衡位置向下运动．
