如图所示，M、N为两个固定的等量同种正电荷，在其连线的中垂线上的P点（离O点很近）由静止开始释放一电荷量为﹣q的点电荷，不计重力，下列说法中正确的是（                            ）

　   A．  点电荷在从P到O的过程中，速度先逐渐增大后逐渐减小

　   B．  点电荷在从P到O的过程中，做匀速直线运动

　   C．  点电荷运动到O点时，加速度为零，速度达到最大值

　   D．  点电荷越过O点后，速度先逐渐增大，然后逐渐减小，直到粒子速度为零

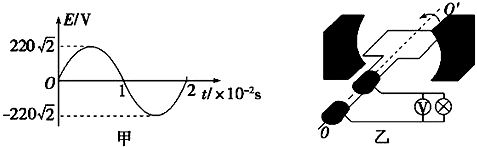

一台小型发电机产生的电动势随时间变化的正弦规律图象如图甲所示．已知发电机线圈内阻为5.0Ω，现外接一只电阻为95.0Ω的灯泡，如图乙所示，则（　　）

A．电压表V的示数为209 V

B．电路中的电流方向每秒钟改变50次

C．灯泡实际消耗的功率为484 W

D．发电机线圈内阻每秒钟产生的焦耳热为24.2 J

 在如图所示的电路中，闭合电键S，将滑动变阻器滑片P向a端移动一段距离，下列结论正确的是

A．灯泡L变亮

B．电流表读数变大

C．电容器C上的电荷量增多

D．电压表读数变小

1831年8月29日，法拉第终于取得突破性进展．这次他用一个软铁圆环，环上绕两个互相绝缘的线圈A和B，如图所示．他在日记中写道：“使一个有10对极板，每板面积为4平方英寸的电池充电．用一根铜导线将一个线圈，或更确切地说把B边的线圈的两个端点连接，让铜线通过一定距离，恰好经过一根磁针的下方（距铁环3英尺远），然后把电池连接在A边线圈的两端；这时立即观察到磁针的效应，它振荡起来，最后又停在原先的位置上，一旦断开A边与电池的连接，磁针再次被扰动．”

①请根据法拉第日记的描述，在答题卷的虚线框内用笔画线代替导线，完成电路的连接．

②在上述实验中，下列说法正确的是BCD．

A．当接通电池的瞬间，小磁针不动

B．切断电源时，小磁针突然跳动一下

C．如果维持接通状态，则小磁针无反应

D．当接通电源的瞬间与切断电池时，小磁针偏转方向相反．

如图所示，实线是电场线，一带电粒子只在电场力的作用下沿虚线由A运动到B的过程中，其速度—时间图象是选项中的(　　)．

如图所示，半径为R的n匝线圈套在边长为a的正方形abcd之外，匀强磁场垂直穿过该正方形，当磁场以的变化率变化时，线圈产生的感应电动势的大小为

A．     B．    C．     D．

导体的电阻是导体本身的一种性质，对于同种材料的导体，下列表述正确的是（            ）

　   A．  横截面积一定，电阻与导体的长度成正比

　   B．  长度一定，电阻与导体的横截面积成正比

　   C．  电压一定，电阻与通过导体的电流成反比

　   D．  电流一定，电阻与导体两端的电压成正比

关于静电场，下列说法不正确的是（）

    A． 电势等于零的物体一定不带电

    B． 电场强度为零的点，电势一定为零

    C． 同一电场线上的各点，电势一定相等

    D． 负电荷沿电场线方向移动时，电势能一定增加

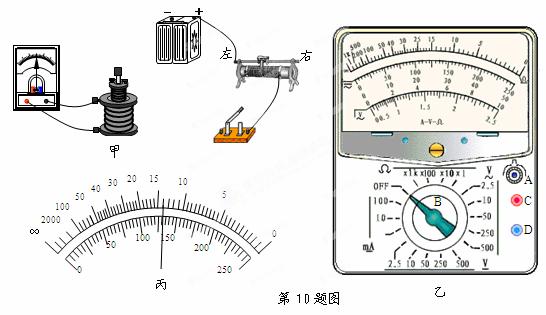

按要求完成下列问题：

（1）用图甲所示的实验器材探究感应电流产生的条件.①在图甲中以笔画线代替导线完成未连接的部分电路.②当闭合开关时，发现电流计指针向右偏，保持开关闭合，将滑动变阻器的滑片向右滑动时，指针将向   ▲  偏（选填“右”或“左”）.

（2）用图乙所示的多用电表测量阻值约为1500Ω的电阻.①先旋转B到合适的档位，再将两表笔短接，调整   ▲  （填写乙图中部件的标号），使指针指到   ▲  位置（选填“0”或“∞”）；②若选×100档，测量时指针所指的位置如图丙所示，则电阻值为   ▲   Ω

当把一滴用酒精稀释过的油酸滴在水面上时，油酸就在水面上散开，油酸分子就立在水面上，形成单分子层油膜，现有按酒精与油酸的体积比为m∶n 配制好的油酸酒精溶液置于容器中，还有一个装有约2cm深水的浅盘，一支滴管，一个量筒．现用滴管从量筒中取V体积的油酸酒精溶液，让其自由滴出，全部滴完共为N滴．

① 用滴管将一滴油酸酒精溶液滴入浅盘，待油酸薄膜稳定后，将薄膜轮廓描绘在坐标纸上，如图所示．(已知坐标纸上每个小方格面积为S，求油膜面积时，半个以上方格面积记为S，不足半个舍去)则油膜面积为________．

②写出估算油酸分子直径的表达式________．

质量为3m的机车，其水平速度为v，在与质量为2m的静止车厢挂接后一起运动的速度为（  ）

　   A．0.4v            B．0.6v          C． 0.8v    D． 1.5v

用双缝干涉测光的波长实验中，双缝间距d＝0.4mm，双缝到光屏间距离l＝0.5m，用某种单色光照射双缝得到干涉条纹如图所示，分划板在图中A、B位置时游标卡尺读数也由图中所给出，则：

(1)分划板在图中B位置时游标卡尺读数为x_B＝______mm，相邻两明条纹间距Δx＝_____mm；

(2)该单色光的波长λ＝________m；

（3）在实验过程中，若经粗调后透过测量头上的目镜观察，看不到明暗相间的条纹，只看到一片漆黑，造成这种情况的最可能原因是                                                       。

根据楞次定律可知，感应电流的磁场一定是（　　）

A．阻碍引起感应电流的磁通量

B．与引起感应电流的磁场方向相反

C．阻碍引起感应电流的磁通量的变化

D．与引起感应电流的磁场方向相同

如图所示，A、B都是很轻的铝环，分别吊在绝缘细杆的两端，杆可绕中间竖直轴在水平面内转动，环A是闭合的，环B是断开的。若用磁铁N极分别接近这两个圆环，则下面说法中正确的是

A. 接近A环时，A环将靠近磁铁

B. 接近A环时，A环将远离磁铁

C. 接近B环时，B环将靠近磁铁

D. 接近B环时，B环将远离磁铁

如图所示为一个质量为m、带电荷量为+q的圆环，可在水平放置的足够长的粗糙细杆上滑动，细杆于磁感应强度为B的匀强磁场中．现给圆环向左的初速度v₀，在以后的运动过程中，圆环运动的速度﹣时间图象可能是中的（　　）

A．    B．    C．    D．

有一电子经电压U₁加速后，进入两块间距为d，电压为U₂的平行金属板间，若电子从两板正中间垂直电场方向射入，且正好能穿出电场，设电子的电量为e．求：

（1）金属板AB的长度．

（2）电子穿出电场时的动能．

设空间存在竖直向下的匀强电场和垂直纸面向里的匀强磁场，如图所示，已知一离子在电场力和洛伦兹力的作用下，从静止开始自A点沿曲线ACB运动，到达B点时速度为零，C点是运动的最低点，忽略重力，以下说法正确的是（   ）

A、该粒子必带正电荷

B、A点和B点位于同一高度

C、离子在C点时速度最大

D、离子到达B点时，将沿原曲线返回A点

如图所示，将一条形磁铁N极向下插入一闭合的螺线管中的过程中，螺线管中产生感应电流，则下列说法正确的是（     ）

A．螺线管中磁通量变小

B．感应电流产生的磁场方向向下

C．流过电流表的电流是由上向下

D．流过电流表的电流是由下向上

如图所示，把质量为m的物块轻放在固定斜面上，物块以加速度a沿斜面匀加速下滑，则（　　）

质量为1kg的物体静止在水平面上，物体与水平面间的动摩擦因数为0.2．若对物体分别施加如图所示的水平拉力F，在前3t₀内位移最大的是
