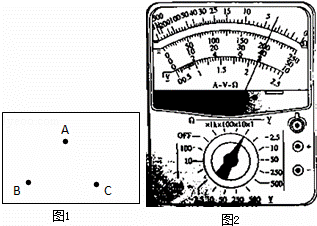

某同学取来一个“黑箱”，准备探测内部结构：如图1，该“黑箱”表面有A、B、C三个接线柱，盒内总共有两个电学元件，每两个接线柱之间只可能连接一个元件，且已知电学元件的种类只可能是电阻、二极管或电池．为了探明盒内元件的种类及连接方式，某位同学用多用电表进行了如下探测：

第一步：用电压挡，对任意两个接线柱正、反向测量，指针均不发生偏转；

第二步：用多用电表的欧姆挡，对任意两个接线柱正、反向测量，将每次红、黑表笔的位置和测得的阻值都填入了下表：

红表笔接 A     A      B      B       C    C

黑表笔接 B      C      A      C        A    B

测得的阻值（Ώ）   100   10k     100 10.1k 90    190

①若在某次测量时，档位及指针位置如图2所示，则此时多用电表的读数为                Ώ

②第一步测量结果表明盒内                                                 ．

③请在图1的接线柱间，用电路符号画出黑箱内的元件及连接情况．

关于电流的叙述正确的是（    ）

A．导体中电荷运动就形成电流

B．电流是矢量

C．单位时间内通过导体横截面的电荷量越大，电流越大

D．导体的横截面越大，电流越大

下列四个电场中，a、b两点电场强度与电势均相同的是（　　）

A．

以正点电荷为圆心的圆周上的两点

B．

负点电荷电场中同一电场线上的两点

C．

与匀强电场电场线垂直的直线上的两点

D．

等量异号点电荷连线中垂线上的两点

如图所示，重力不计的带负电粒子水平向左进入匀强磁场，对该带电粒子进入磁场后的运动情况，以下判断正确的是（）

    A．粒子向上偏转 B． 粒子向下偏转

    C．粒子不偏转  D． 粒子很快停止运动

两个可自由移动的点电荷分别放在A、B两处，如图所示．A处电荷带正电Q₁，B处电荷带负电Q₂，且Q₂=4Q_l，另取一个可以自由移动的点电荷Q₃放在AB直线上，欲使整个系统处于平衡状态，则（   ）

　   A． Q₃为负电荷，且放于A左方      B．  Q₃为负电荷，且放于B右方

　   C． Q₃为正电荷，且放于AB之间    D． Q₃为正电荷，且放于B右方

如图所示，为同一地点的两单摆甲、乙的振动图线，下列说法中正确的是(　　)

A. 甲、乙两单摆的摆长相等

B. 甲摆的振幅比乙摆大

C. 甲摆的机械能比乙摆大

D. 在t＝0.5 s时乙摆摆线张力最大

在如图所示的电路中，若该伏特表和安培表的位置互换，则可能发生的情况（　　）

A．伏特表将被烧坏     B．灯泡将被烧坏

C．灯泡不能发光 D．安培表将被烧坏

右图所示的实验装置验证m₁、m₂组成的系统机械能守恒。m₂从高处由静止开始下落，m₁上拖着的纸带打出一系列的点，对纸带上的点迹进行测量，即可验证机械能守恒定律．如图给出的是实验中获取的一条纸带：0是打下的第一个点，每相邻两计数点间还有4个点（图中未标出），计数点间的距离如图所示。已知m₁＝50 g、m₂＝150 g，则（计算结果均保留两位有效数字）

（1）在纸带上打下计数点5时的速度v＝______m/s；

（2）在打下第“0”到打下第“5”点的过程中系统动能的增量ΔE_k＝________ J，系统势能的减少量ΔE_p＝______J；（取当地的重力加速度g＝10 m/s²）

（3）若某同学作出v²－h图象如图所示，则当地的重力加速度g＝________m/s²。.

如图所示，用一根横截面积为S的硬导线做成一个半径为r的圆环，把圆环部分置于均匀变化的匀强磁场中，磁场方向垂直纸面向里，磁感应强度大小随时间的变化率（k＜0），ab为圆环的一条直径，导线的电阻率为ρ。下列说法正确的是

A．圆环中产生逆时针方向的感应电流

B．a点比b点的电势高

C．a、b两点间的电压大小为

D．圆环中感应电流的大小为

关于自感系数，下列说法中错误的是

A．其他条件相同，线圈越长自感系数就越大

 B．其他条件相同，线圈匝数越多自感系数就越大

C．其他条件相同，线圈越细自感系数就越大

D．其他条件相同，有铁芯的线圈比没有铁芯的线圈自感系数大

如图所示，要使静电计的指针偏角变大，可采用的方法是（）

    A．  使两极板靠近 B． 减小正对面积

    C．插入电介质  D． 以上方法都不行

在利用打点计时器和小车做“探究加速度与力质量的关系”的实验时：

(1)下列说法中正确的是________．

A．平衡摩擦力时，应将砝码盘及盘内砝码通过定滑轮拴在小车上

B．连接砝码盘和小车的细绳应跟长木板保持平行

C．平衡摩擦力后，长木板的位置不能移动

D．小车释放前应靠近打点计时器，且应先接通电源再释放小车

(2)如图13是某些同学根据实验数据画出的图象，下列说法中合理的是________  ．

A．形成图甲的原因可能是平衡摩擦力时长木板倾角过大

B．形成图乙的原因可能是平衡摩擦力时长木板倾角过小

C．形成图丙的原因可能是平衡摩擦力时长木板倾角过大

D．形成图丁的原因可能是平衡摩擦力时长木板倾角过小

图13

如右图4所示为两电阻R₁和R₂的伏安特性曲线。关于它们的电阻值及串联或并联后电路中的总电流比较正确的是     （      ）

A．电阻R₁的阻值比电阻R₂的阻值大

B．电阻的R₂阻值比电阻R₁的阻值大

C．两电阻串联后比并联后接入同一电源,电路中的总电流大

D．两电阻并联后比串联后接入同一电源,电路中的总电流大

有关欧姆表的使用，正确的是

A.测电阻前将红黑表笔短接，调节欧姆调零旋钮，使表头指针指向右边的电阻零刻线

B.红表笔与表内电池的正极相接，黑表笔与表内电池的负极相接

C.测电阻时，指针越接近刻度右边误差越小

D.测电阻时，若指针偏角太小，说明当前所用倍率档偏小

关于功和功率，下列说法正确是（　　）

A. 根据可知，力做功越多，其功率越大

B. 根据可知，汽车的功率一定时牵引力大小与速率成反比

C. 滑动摩擦力总是对物体做负功

D. 静摩擦力对物体一定不做功

如图所示电路，当合上开关S后，两个标有“3V，1W”的灯泡均不发光，用电压表测得U_ac=U_bd=6V，如果各段导线及接线处均无问题，且只有一处故障，这说明

A．开关S未接通               B．灯泡L₂的灯丝断了

C．灯泡L₁的灯丝断了                  D．滑动变阻器R电阻丝断了

对于正常工作的电风扇和电饭锅，下列说法中正确的是（　　）

A．电风扇和电饭锅消耗的电能均大于各自产生的内能

B．电风扇和电饭锅消耗的电能均等于各自产生的内能

C．电风扇消耗的电能大于产生的内能，电饭锅消耗的电能等于产生的内能

D．电风扇消耗的电能等于产生的内能，电饭锅消耗的电能大于产生的内能

电场中某点电场强度的方向（    ）

　   A．  跟点电荷在该点所受电场力方向一致

　   B．  跟正电荷在该点所受电场力方向一致

　   C．  就是正电荷在电场力作用下的运动方向

　   D．  就是负电荷在电场力作用下的运动方向

一个磁场的磁感线如图所示，一个小磁针被放入磁场中，则小磁针将（　　）

A．向右移动 B．向左移动  C．顺时针转动     D．逆时针转动

已知电子的电荷量为e，质量为m，氢原子的核外电子在原子核的静电力吸引下做半径为r的匀速圆周运动，则电子运动形成的等效电流大小为多少？
