探究弹簧测力计原理的实验 知识点题库

（1） 要完成实验，除了需要一根橡皮筋、若干个相同的钩码、铁架台和细线外，还需要的器材是

（2） 小明和小丽的实验记录数据如下表：

1	拉力(钩码总重)F／N	0	0.5	1.0	1.5	2.0	2.5
2	橡皮筋的总长度L／cm	4.5	5.1	5.7	6.3	6.9	7.5
3	橡皮筋伸长的长度△L／cm	0	0.6	1.2	1.8	2.4	3.0

①没有挂钩码时，橡皮筋的长度L₀= cm。

②要判断小丽的猜想是否正确，应对表格中的哪两行数据进行分析比较?

答：应对(选填序号)两行数据进行比较。

③分析表格中的数据，你认为实验能初步验证谁的猜想是正确的?答：。

你是如何分析数据并做出此判断的?请简要写出你的判断依据：。

（1） 分析表中数据，可得到一个重要的实验结论是： ．

（2） 小明继续实验，又得到下列数据：

请帮小明将表中漏填的数据补上．

（3） 我们学过的 都属于弹力（填2个属于弹力的力）

（4） 小明用自制的弹簧测力计来探究重力与质量的关系，他把不同质量的钩码挂在弹簧测力计上，分别读出数据，记入下表，并算出每次重力与质量的比值．

（1）根据上述实验与数据，可以得出的结论是　                   　 ．

（2）请在图示的坐标中自己标度，作出重力与质量关系的图象．

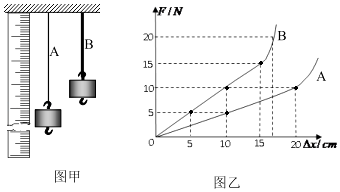

（1） 当在两根橡皮筋上都悬挂重为6N 的钩码时，橡皮筋 A 的伸长量为cm，橡皮筋 B 的伸长量为cm．

（2） 分别用这两根橡皮筋制成测力计，则用橡皮筋制成的测力计量程大，用橡皮筋制成的测力计测量的精确程度高（均选填“A”或“B”）．

（3） 将本实验中相同的两根橡皮筋A并联起来可以制成量程更大的弹簧测力计，能够测量力的最大值为N．

（1） 该图线不过原点的原因是．

（2） 由图可知，该弹簧受到的拉力每增加1N，弹簧的伸长增加cm．

（1） 弹簧下未挂钩码时，弹簧的长度为，弹簧的伸长为。

（2） 当弹簧下挂200g钩码时，弹簧的伸长为。

（3） 当弹簧下挂300g,400g钩码时，弹簧的长度已不再改变，这说明。

（4） 分析实验数据，你可得到的结论是。

（5） 弹簧测力计的刻度是均匀的，这是因为（    ）

（1） 弹簧的原长是cm；

（2） 拉力增加1N弹簧伸长cm；

（3） 该弹簧测力计的测量范围是。

（1） 分析表一和表二数据可知：①在一定条件下，弹簧伸长的长度与它所受的拉力成；②在拉力相同的情况下，甲弹簧伸长的长度比乙弹簧  （选填“大”或“小”）。

（2） 如图所示的A、B两弹簧测力汁分别使用了甲、乙两弹簧，它们的外壳相同，刻度线分布情况相同.则量程较大的是  （选填“A”或“B”下同）测力计，精度较高的是 测力计。

（3） 经实验探究发现：在拉力相通的情况下，弹簧伸长的长度与弹簧的材料、粗细、原长（弹簧不受外力时的长度）等均有关系，请设计一个简单实验，证实弹簧伸长的长度与弹簧原长有关 ：。弹簧测力计的使用有以下几个步骤，按先后的顺序应排列为：（填字母）。

A.读取数据应在弹簧稳定后进行，读数时视线应通过指针并跟刻度盘垂直；

B.了解弹簧测力计的量程及分度值，使用时不能测量超过量程的力；

C.检查弹簧测力计的指针是否在零刻度处，若不在，应调零；

D.把物体挂在弹簧下端的钩上或用力拉弹簧测力计下端的钩，使弹簧的轴线与力的方向保持一致，避免弹簧与外壳摩擦；

E.读完数后，应取下物体，观察指针是否回到零刻度处，若不回，应检查原因或换弹簧测力计重新测量。

（1） 如图甲所示，用一个弹簧测力计在弹簧的上端点施加一个力F₁ ， 可将弹簧上端点从位置O拉伸到位置A，说明力的作用效果之一是使物体发生．用另一个弹簧测力计在同一根弹簧的上端点施加一个较大的力F₂ ， 可将弹簧上端点从位置O拉伸到位置B．请你根据两次拉伸弹簧的效果，提出一个可探究的科学问题：．

（2） 如图乙所示，现用一个弹簧测力计和一个钩码在弹簧的上端点沿同一直线分别施加两个方向相反的力F₃、F₄ ， 将弹簧上端点从位置O拉伸到位置C，然后将两个力撤掉，再用一个弹簧测力计在弹簧的上端点施加一个力F，仍将弹簧上端点从位置O拉伸到位置C．实验中先后两次都将弹簧上端点从位置O拉伸到位置C，使弹簧的形变量相同，是为了让F与F₃和F₄的相同．如果以上实验中弹簧测力计的示数F₄=2N，钩码的重为1N，则F=N．

（1） 当挂三个钩码时，指针所对刻度如图乙，请在表中填写此时弹簧的伸长量cm。

（2） 分析表中弹簧的伸长跟拉力的数据，你能得到的结论是。

（3） 小明想用该装置设计一个直接测量液体密度的“密度秤”，他找来一个质量为50g的小桶，挂在弹簧下面的挂钩上，测量时，在桶中加满待测液体，根据指针指示的刻度，就能直接读出液体的密度。

①该“密度秤”的零刻度线应在cm刻度处；

②在桶中加满水，指针指在3cm刻度处，如图丙，则该小桶的容积是cm³；

③该“密度秤”能测量的最大的密度是g/cm³；

④利用现有的长度刻度线作为该“密度秤”的刻度线，则该“密度秤”的分度值是g/cm³；

⑤小明想增大该“密度秤”的量程，在不更换弹簧的前提下，你的办法是。（只要写出一种即可）

（1） 弹簧测力计在正确测物体受到的重力时，弹簧的形变是（选填“弹性”或“塑性”）形变。

（2） 使用弹簧测力计时注意不能超过它的量程，这是为了避免超过弹簧的。

（3） 弹簧的劲度系数与受力的大小（选填“有关”或“无关”）。

（4） 一根弹簧，挂 的物体时长 ，挂 的物体时长 ，则弹簧的劲度系数为 。

（1） 当挂三个钩码时，指针所对刻度如图乙，请在表中填写此时弹簧的长度和弹簧的伸长量；

钩码个数	0	2	2	3	4	5	6	7	8	9	10
弹簧长度/cm	2.00	2.50	3.00		4.00	4.50	5.00	5.50	6.00	6.50	7.00
弹簧的伸长/cm	0	0.50	1.00		2.00	2.50	3.00	3.50	4.00	4.50	5.00

（2） 分析表中弹簧的伸长跟拉力的数据，你能得到的结论是；

（3） 小明想用该装置设计一个直接测量液体密度的“密度秤”，他找来一个质量为100g的小桶，挂在弹簧下面的挂钩上，测量时，在桶中加满待测液体，根据指针指示的刻度，就能直接读出液体的密度：

①该“密度秤”的零刻度线应在cm刻度处；

②在桶中加满水，指针指在4cm刻度处，如图丙，则该小桶的容积是cm³；

③该“密度秤”能测量的最大的密度是g/cm³；

④利用现有的长度刻度线作为该“密度秤”的刻度线，则该“密度秤”的分度值是g/cm³；

⑤小明想增大该“密度秤”的量程，在不更换弹簧的前提下，你的办法是（只要一种即可）。

（1） 根据表一中的数据，将表二填写完整：①、②。

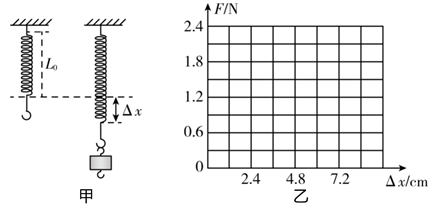

（2） 请在图乙坐标系中描点作出弹力F与弹簧伸长量△x的关系图像。

（3） 分析表二中的数据能得出的结论是，这就是弹簧测力计的工作原理。

（4） 小华又对A、B两根长度相同、粗细不同的橡皮筋进行研究，并做成橡皮筋测力计．将橡皮筋一端固定，另一端悬挂钩码，记录橡皮筋受到的拉力大小F和橡皮筋的伸长量△x，根据多组测量数据做出的图像如图丙所示，分别用这两根橡皮筋制成的测力计代替弹簧测力计，则用橡皮筋制成的测力计量程大，用橡皮筋制成的测力计测量的精确程度高（均选填“A”或“B”）。

（1） 这项研究在实际中的应用是；

（2） 分析实验数据你可得到的结论是：；

（3） 小华作出了如下图 所示的三个图像，正确的是_______（填序号）。
