根据实物图画电路图 知识点题库

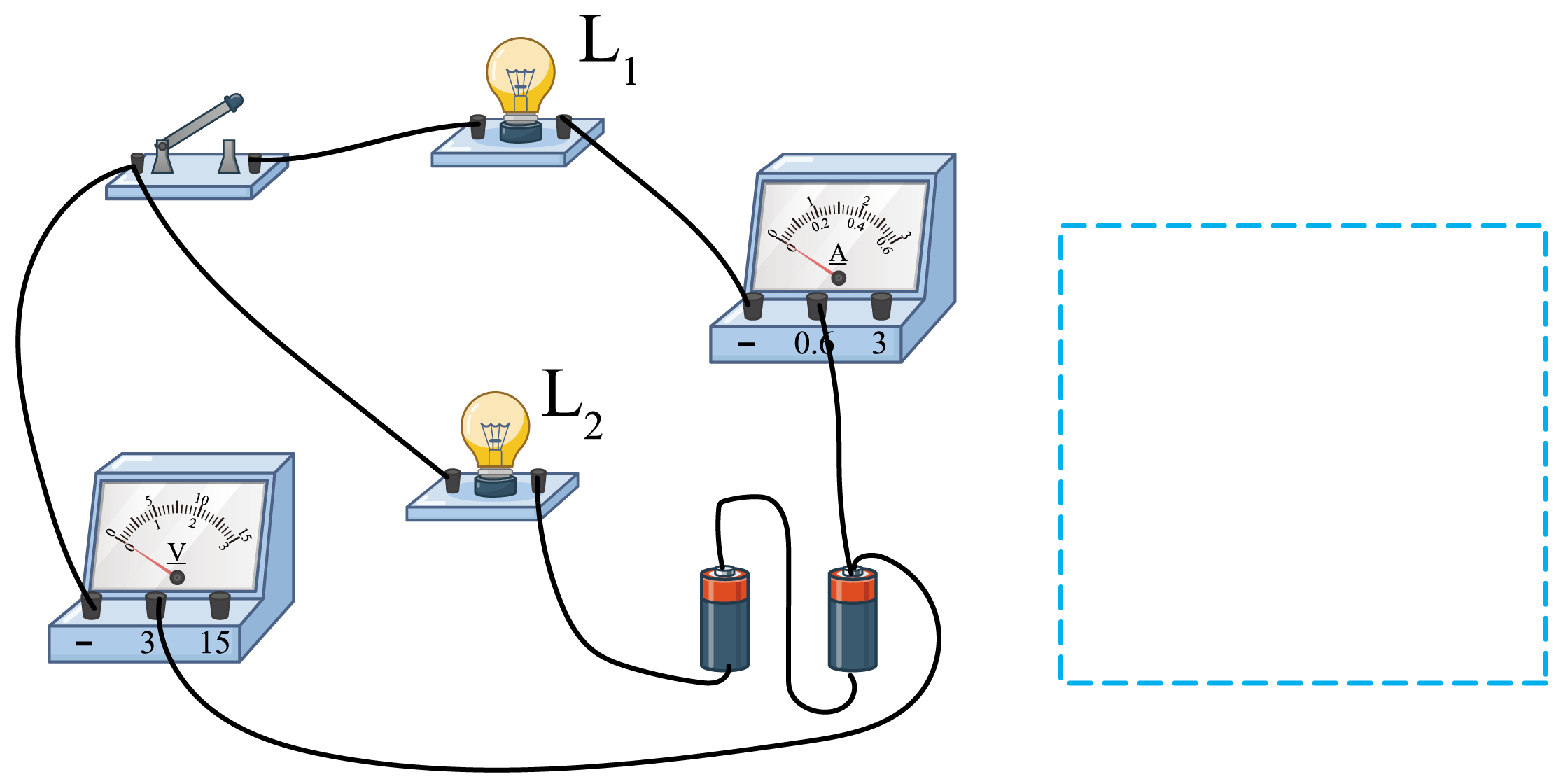

请根据图中所示的实物图,画出对应的电路图.

如图所示是小雨连接的实物图,选项中与之对应的电路图是(  )

A . B . C . D .

根据图所示的电路,在虚线框内画出对应的电路图

如图所示实验电路相对应的电路图是图中的(  )

A . B . C . D .
下图中的电路图和实物图相对应的是(    )

A . B . C . D .
按下边连接的电路,画出电路图(要求连线要横平竖直,尽量使电路图简洁美观  )

请仔细观察手电筒(如图所示),在框中画出手电筒的电路图.

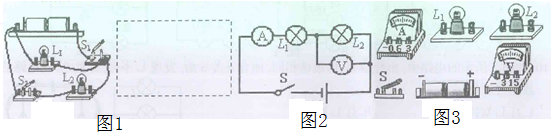

  1. (1) 根据图1所示的实物图,在右侧的方框内画出对应的电路图.
  2. (2) 根据图2所示的电路图,把图3的电路元件连接起来.

  1. (1) 在如图中,要求开关控制整个电路,灯泡 L1 和 L2 并联,用电流表测量 L1 中的电流(约为 0.5A),电压表测量灯泡 L2 的电压,用笔画线表示导线将图中各个元件连接起来。

  2. (2) 电冰箱的压缩机和冷藏室内照明小灯泡工作时互相不影响,压缩机由温控开关控制,灯泡由门控开关控制,请在如图中用笔画线连接好电冰箱的工作电路图.

  3. (3) 如图所示的插座和电灯(带开关)是组成家庭电路的常用器件,

    请用笔画线代替导线将它们正确接入电路中

根据以下要求,设计电路图,并用笔代线在下图中画出相应的实物连接图。 (导线不 能交叉)要求:①只闭合S1时,绿灯发光,红灯不发光②S1、S2都闭合时,两灯都发光③只闭合S2时,两灯均不发光

图片_x0020_100020

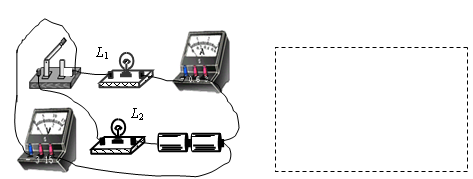

根据如图所示的的实物连接图,在右面的框中画出电路图.

图片_x0020_1253147687


  1. (1) 根据图标出的电流方向,请在图中的两个虚线框内画出“电源”和“电流表”的符号,并满足当开关都闭合时两灯正常工作的条件。

  2. (2) 请根据图中的实物图,在右侧的虚线框内画出对应的电路图。

  3. (3) 请对照图甲的电路图,把图乙的实物元件用线连起来。

下列选项与图示电路连接方式相同的是(   )

图片_x0020_100003

A . 图片_x0020_100004 B . 图片_x0020_100005 C . 图片_x0020_100006 D . 图片_x0020_100007
请将图中的器材连接完整并画出电路图。要求:两灯串联,电压表只测L1灯两端的电压。

图片_x0020_100015 图片_x0020_100016

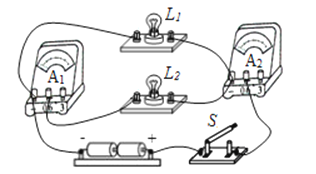

小丽同学在做“探究并联电路的电流规律”的实验时,将实验桌上的器材连接成如图所示的电路,当她用开关试触时,发现两个灯泡都不亮,电流表指针也不偏转.
  1. (1) 说明发生这种现象的原因是
  2. (2) 请你只拆去一根导线(在图中用“×”标出要拆去的导线),使闭合开关S后两个灯泡能同时发光.

  3. (3) 在虚线方框内画出拆去导线后的正确电路的电路图.

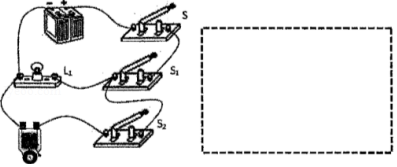

如图所示,是某同学练习组装电路时连接的电路图,请根据图中所示的实物图,画出对应的电路图。

如图的电路,已知电源电压为 6V,闭合开关 S 后,电流表的示数为 0.3A,虚线框内有两个定值电阻分别是 R1、R2、R3 中的两个(已知 R1=15Ω, R2=25Ω,R3=100Ω)。 请你画出虚线框内电阻的连接方式并标明电阻的符号,并将电路补画完整。

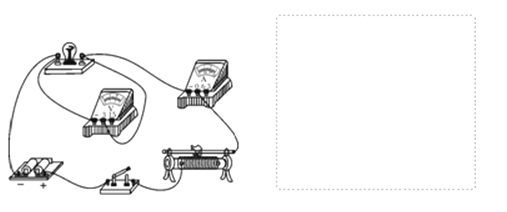

根据如图所示的实物连接图,在虚线框中画出相应的电路图。

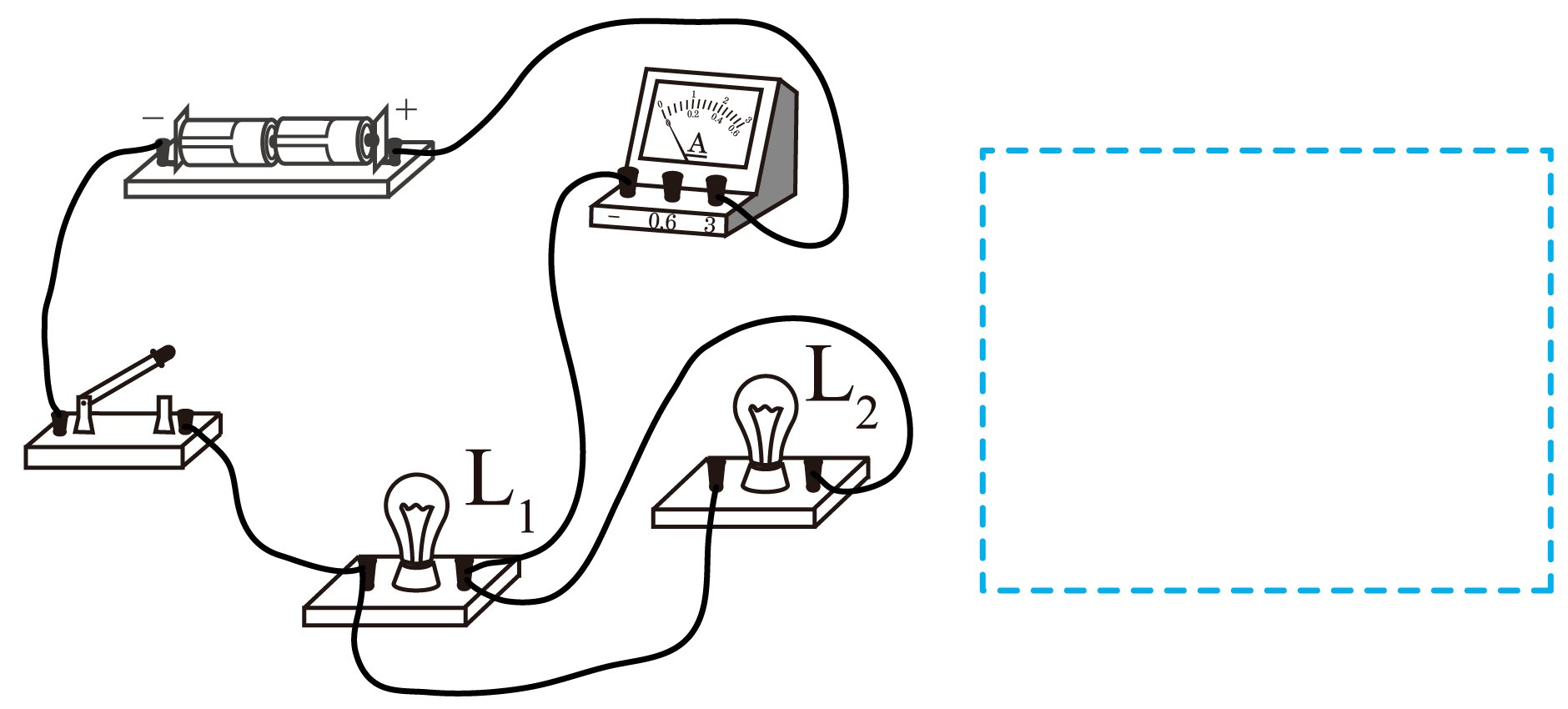

  1. (1) 按照图所示的实物图,请在虚线框内画出电路图。

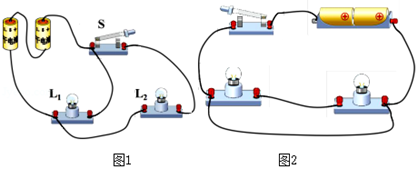

  2. (2) 按要求完成作图,如图均在原图上改动一根导线,将要改动的导线打“×”,然后重新画出来。
    图1使开关S只控制小灯泡L1

    图2使开关S控制所有小灯泡,且灯泡是并联连接。

  3. (3) 请用笔画线代替导线在下图 中连接家庭电路,要求开关控制螺口灯泡,三孔插座直接接入电路.

冰箱内的照明灯L是由门控开关S1控制的,开冰箱门时,S1闭合,照明灯亮;关冰箱门时,S1断开,照明灯灭;冰箱的压缩机(电动机)是由温控开关S2控制的,S2团合时,压缩机工作;S2断开时,压缩机不工作。请按要求完成电路图的连接。
