电磁继电器的组成、原理和特点 知识点题库

图中温度自动报警器的原理运用了许多的物理知识，以下说法中不正确的是（）

​

为了提高线路的利用率，人们发明了 ，1891年出现了自动电话交换机，它通过 进行接线．

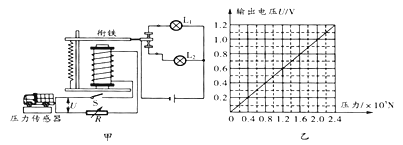

小强利用压力传感器、电磁继电器、阻值可调的电阻R等元件，设计了一个汽车超载自动报警电路，如图甲所示．他了解到这种压力传感器所受压力越大时，输出的电压U就越大，二者的关系如图乙所示．闭合开关S，当继电器线圈中电流大于或等于20mA时，衔铁被吸合．已知传感器的输出电压U即为继电器控制电路的电源电压，线圈的电阻为20Ω．



小利同学观察到学校楼道里的消防应急灯，平时灯是熄的，一旦停电，两盏标有“36V”灯泡就会正常发光．图所示是小利设计的四个电路，其中可以起到消防应急灯作用的电路是（　　）

如图是汽车启动装置电路简图，当钥匙插入钥匙孔并转动时，下列说法中正确的是（　　）

下列装置中没有应用电磁铁的是（   ）

下列设备与应用的物理知识相符的是（   ）

小明发现超市里的手扶式电梯无人站在上面时运动较慢，有人站在上面时运动较快．他据此画出了如图所示的电路（R是一个压敏电阻）．他分析：当人站在电梯上，R的阻值变小，电磁铁的磁性变（选填“强”或“弱”），衔铁与触点（选填“1”或“2“）接触，电动机的转速变快，电梯运行变快．

阅读短文，回答问题．

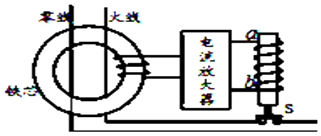

智能洁具（智能马桶、全自动洗碗机、智能浴缸等），具有温水洗净、暖风烘干、杀菌等功能，已进入百姓家庭．某智能洁具为确保安全，插头带漏电保护装置，工作原理如图甲，连接洁具的火线与零线穿过环形铁芯，正常工作时，两线中的电流相等；若火线与零线中的电流不等，绕在铁芯上的线圈会产生电流，经放大后通过电磁铁吸起铁质开关S切断电源．这种洁具装有红外线感应装置，当人靠近时，感应装置自动升起洁具盖子；启动洗净功能，加热器将水快速加热至温控装置预设的温度，水泵喷水实施清洗，喷水杆采用纳米银（直径为纳米级的银单质）材料，杀菌效果好；清洗结束，暖风烘干机自动开启烘干功能．下表为该洁具的部分参数．

额定电压	220V	清洗喷水量	0.8L/min～1.2L/min
烘干机额定功率	180W	加热器额定功率	2100W

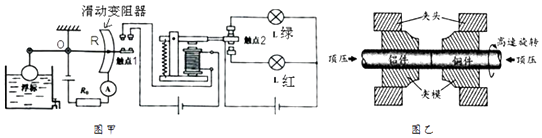

秦西五一期间去参观广东省科技馆．

简答题：

生活中电梯一旦超载，它会自动报警 . 如图是它的原理图，请简单解释它报警的原理 .

小宝同学利用电磁继电器设计了一个自动恒温加热鱼缸，如图所示，左侧的温度计是电接点水银温度计，右侧A为一段软导线，B为一个小型电热器，当温度达到或超过℃时，电磁铁磁性（选填“具有”或“没有”），加热器B（选填“开始工作”或“停止工作”），用水银温度计是因为水银是（选填“导体”或“半导体”），

如图是汽车启动及装置的电路图，当钥匙插入钥匙孔并转动时，电磁铁有了磁性，此时电磁铁上端是极，触点B和C（选填“接通”或“断开”），汽车启动。

小利同学观察到学校楼道里的消防应急灯，平时灯是熄灭的，一旦停电，两盏标有“36 V”的灯泡就会正常发光。如图所示是小利设计的四个电路，其中可以起到消防应急灯作用的电路是（   ）

如图所示，是小明为学校楼道口设计的智能照明电路，L为“220V 22W”的照明灯，天暗时自动发光，天亮时自动熄灭，控制电路电源为蓄电池，R₁为定值电阻，R₂为光敏电阻，其阻值会随着光强的变化而变化。电路中R₂的阻值随光照强度的增大而(选填“增大”、“不变”或“减小”)，R₁的电功率随之(选填“增大”、“不变”或“减小”)。为了节约能源，照明灯L要晚一些打开，需要R₁的阻值(选填“增大”或“减小”)。

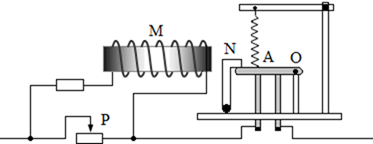

如图所示是小鹏设计的一种限流器原理图，当电流超过限制电流时，衔铁N被电磁铁M吸引过去，匀质的金属杆OA在弹簧拉力作用下绕O点转动，电路断开，会自动切断电路。电磁铁是利用电流的效应工作的。当金属杆OA刚好转动时属于杠杆（选填“省力”、“费力”或“等臂”）。若要把限流器接入家庭电路中，从安全用电角度考虑，应该把它接在进户线的线上。

物理兴趣小组在老师的指导下做了一个有趣的“摇绳发电”实验。如图，用根长铜线做跳绳，将它的两端与固定在地面上的灵敏电流计相连，摇动“跳绳”时，发现灵敏电流计的指针左右摆动。则两位同学应站在方向（选填“东西”、“南北”或“任意”）摇绳可使实验现象更明显一点。

如下图是简单的火警自动报警装置的部分电路，温控开关在常温时断开，绿灯亮；在温度升高到一定值时自动闭合，红灯亮、电铃响，发出报警信号。请你按上述要求，将电路图补充完整。（a、b、c为三个接线柱）

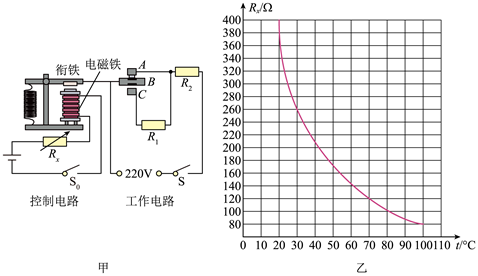

某电热水器有加热和保温两种状态，其内部简化电路如图甲所示，它由控制电路和工作电路两部分组成，其中R_x为热敏电阻，其阻值随温度的变化关系如图乙所示。当开关S₀和S都闭合时，电热水器开始工作。当温度t达到80℃时，磁铁才会把衔铁吸下，使B、C两个触点接通。已知R₁=2151.6Ω，R₂=48.4Ω，c_水=4.2×10³J/(kg·℃)，ρ_水=1.0×10³kg/m³ ， 试问：

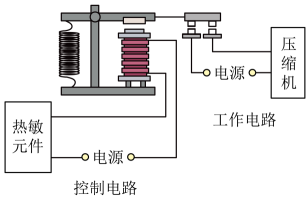

为实现节能和智能控制，空调内部用到了传感器和电磁继电器，下图是启动或停止空调压缩机的电路示意图，电磁继电器是利用电磁铁控制工作电路通断的（选填“用电器”、“电源”或“开关”），夏天，空调制冷，房间温度降低，热敏元件的电阻增大，控制电路的电流减小，电磁铁的磁性，低于设定温度时，工作电路就断开，停止制冷。
