电磁铁的其他应用知识点题库

下列说法中不正确的是（）

A . 磁场和磁感线都是真实存在的 B . 电动机工作时是将电能转化为动能 C . 扬声器、电磁继电器、电铃都应用了电磁铁 D . 磁极间的相互作用是通过磁场发生的

如右图所示是一种水位自动报警器的原理示意图，当水位达到金属块A时，出现的情况是（）

A . 红灯亮 B . 绿灯亮 C . 红、绿灯同时亮 D . 红、绿灯都不亮

在图所示的自动控制的电路中，“”是电铃的电路图符号，当开关S闭合时，工作电路的情况是（）

A . 灯亮，电动机转动，电铃响 B . 灯亮，电动机转动，电铃不响 C . 灯不亮，电动机不转，电铃响 D . 灯亮，电动机不转，电铃响

小冬利用压力传感器、电磁继电器、光敏电阻等元件，设计了一个机动车超载自动拍照电路．当有车辆通过时光控开关会自动闭合，若车辆超重时，压力开关会闭合，使摄像系统电路接通，可自动拍摄超重车辆号牌．下列有关说法正确的是（）

A . 机动车驶过埋有压力开关的路口，摄像机就会自动拍摄 B . 只要光控开关接收到车辆驶过信息，摄像机就会自动拍摄 C . 当光控开关和压力开关都闭合时，摄像机才会自动拍摄 D . 若将光控开关和压力开关并联，也能起到相同的作用

下水井盖的丢失给人们出行带来了安全隐患．为提示路人注意安全，小明设计了如图所示的电路，电路中利用一元硬币代替铁质井盖是因为两者都属于（填“绝缘体”或“导体”）．当井盖丢失时，灯泡发光报警，当电磁铁的线圈中有电流通过时，继电器的动触点与

（填“上”或“下”）静触点接触，电磁铁的上端是极．

如图是温度自动报警器的原理图，下列说法中不正确的是（）

A . 温度计中的水银是导体 B . 温度计是根据液体热胀冷缩的性质工作的 C . 报警器中的电磁铁运用了电流的热效应 D . 报警器中的电磁铁运用了电流的磁效应

法国和德国的科学家费尔和格林贝格尔由于发现了巨磁电阻（GMR）效应，荣获了2007年诺贝尔物理学奖，如图所示的是研究巨磁电阻特性的电路示意图，当闭合S₁、S₂后，使滑片P向左滑动的过程中，指示灯明显变亮，则下列说法正确的是（　　）

A . 滑片P向左滑动过程中电磁铁的磁性减弱 B . 滑片P向左滑动过程中电磁铁的磁性增强 C . 磁场随巨磁电阻阻值的减小而增大 D . 巨磁电阻的阻值随磁场的增强而明显增大

如图所示，是一种漏电保护装置的设计图，图中a为双线并绕的线圈与铁芯，b为衔铁与触片组成的开关，c为带锁止钩的金属簧片．根据你的理解，下列说法正确的是（　　）

A . 用户家里火线与零线间出现短路或者漏电时，该装置会自动断开火线，亮灯警示 B . 用户家里火线与墙壁间出现漏电时该装置该装置会自动断开火线，亮灯警示 C . 用户家里有人不小心触到了火线的裸露地位，会自动断开开关，亮灯警示 D . 警示灯亮后，一旦故障排除，该装置会自动恢复供电

电磁铁在生活和生产中有着广泛的应用．图中应用到电磁铁的设备有（　　）

A . 空气开关

B . 普通电熨斗

C . 电话的听筒

D . 电热水壶

如图所示是未完成的电铃电路，图中1、2、3、4、5、6都是接线柱，请把它们连接成完整的电路．

阅读短文，回答下列问题：

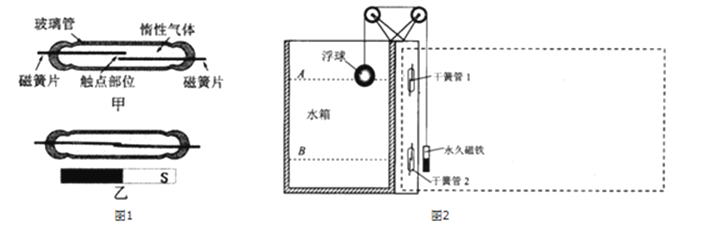

干簧管（也叫干簧继电器）比一般机械开关结构简单、体积小、速度高、工作寿命长；而与电子开关相比，它又有抗负载冲击能力强的特点，工作可靠性很高．如图1所示为干簧管的结构简图，其中磁簧片是一种有弹性的薄铁片，被固定于玻璃管上．

（1）当将一个条形磁铁与干簧管平行放置时，如图2所示，干簧管的磁簧片触点就会闭合，将电路接通；当条形磁铁远离干簧管时，触点就会断开．请简述其原理．当将一个条形磁铁与干簧管平行放置时，干簧管的磁簧片就会被磁化，干簧管中相互靠近的两个触点被　闭合　成异名磁极而相互靠近，触点将会闭合，将电路接通；当条形磁铁远离干簧管时，磁簧片的　磁性　消失，在弹力的作用下触点断开．

（2）小阳想用干簧管制作一个水位自动报警器，除干簧管外，还有实验器材：开关、红灯、绿灯和电源各一个，导线若干，如图3是小阳设计的一部分电路，请帮助小阳在图3中的虚线方框内画出报警电路其余部分的电路设计，要求：水位到达A处时，红灯亮，电铃报警；水位到达B处时，绿灯亮，电铃报警．

如图所示实验现象所揭示的物理原理、规律与对应的实用技术的原理、规律相符的是（　　）

A . 照相机

B . 电磁起重机

C . 电动机

D . 发电机

电磁选矿机的工作示意图如图所乐，在圆筒内固定一个电磁铁，圆筒绕其轴心逆时针方向匀速转动，将小块儿的矿石投入电磁选矿机后，其中的铁矿石由于受到电磁铁吸引会随圆筒﹣起转动，直到其离开电磁铁的落人选矿箱；非铁矿物质因受到将落入　　箱（选填“A”或“B”）．

下列说法中正确的是（　　）

A . 导体中的电流一定会产生磁场 B . 地磁场的磁感线是真实存在的 C . 扬声器、电磁继电器、电铃都应用了电磁铁的特性 D . 通电线圈在磁场作用下转动，是内能转化为机械能

如图所示是小然为爷爷设计的羊圈报警器，羊在圈中时，羊圈被细漆包线围着，此时电磁铁（填“有”或“无”）磁性，电铃不响；羊逃离时，碰断漆包线，电磁铁磁性，在弹簧的牵引下，工作电路接通，电铃发声报警．

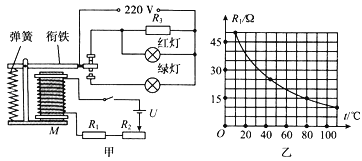

图甲是某电热水器的电路图．其中U=3V，R₂为可调电阻；R₁为热敏电阻，其阻值随温度变化的关系如图乙所示；R₃为电阻丝加热器；R₁和R₃均置于水箱中，继电器线圈电阻忽略不计．当继电器线圈中的电流达到0.04A时，继电器的衔铁会被吸下．

（1）热水器中水的温度升高时，热敏电阻的阻值R₁将（填“变大”“变小”或“不变”）．

（2）当继电器线圈中的电流达到0.06A，指示灯（填“红灯”或“绿灯”）发光，线圈下端M的磁极是　　（填“N”或“S”）极．

（3）如果电热水器储有40kg的水，加热器R₃工作1小时产生了4.2×10⁶J的热量，其中有80%被水吸收，则水的温度升高了多少摄氏度？

（4）如果将热水器中的最高水温设置为80℃，R₂的阻值应该调至多大？

下列说法中正确的是（）

A . 电灯和电铃都应用了电磁铁 B . 发电机工作时将机械能转化为电能 C . 磁场和磁感线是客观存在的 D . 电动机是利用电磁感应现象制成的

沈阳市某中学举办青少年科学小发明大赛，要求设计一个“高温报警器”，报警器中有热敏电阻 $\text{[math]}$ 、保护电阻 $\text{[math]}$ 、电铃以及电磁继电器，其中 $\text{[math]}$ 的电阻随温度的升高而减小。要求：当温度过高时，电铃发声报警。图中能实现上述功能的电路图是（）

A .
