串联电路和并联电路的辨别 知识点题库

由一个电源、两个小灯泡、一个电键和几根导线连接成一个电路．当断开电键时，两个灯泡都不发光；闭合电键，两个灯泡都发光，则下面说法中正确的是 （ ）

小明实验时连接了如图所示的电路，闭合开关S₁和S₂后，下列分析正确的是（   ）
　

图是电冰箱的简化电路图。图中M是电冰箱压缩机用的电动机，L是电冰箱内的照明灯。则下列判断正确的是

如图是简化了的电冰箱的电路图.图中M是压缩机的电动机，L是电冰箱内  部的照晚灯.当电冰箱接入电路后，关闭了电冰箱的门时，开关S₁与S₂的状态是；当又打开正在工作的电冰箱门时，开关S₁与S₂的状态是.

下列说法正确的是（  ）

一个能吹冷热风的电吹风的简化电路如图所示．图中A是吹风机，B是电热丝．若闭合开关，吹出的是冷风；若闭合开关，吹出的热风．（两空均选填“S₁”、“S₂”或“S₁和S₂”）

如图所示，电源电压一定．关于电路的工作情况，下列说法正确的是（   ）

如图所示，要使灯泡L₁、L₂并联在电路中，则三个开关的断开、闭合情况是（   ）

如图所示的甲、乙两个实物电路中，两个小灯泡的接法（　　）

如图所示，电冰箱是生活中常见的家用电器，请你回答以下问题

下列知识结构中，正确的是（　　）

马路上的路灯总是一齐亮，一齐灭。如果它们其中一盏灯的灯丝断了，其它灯仍能正常发光。根据这些现象判断路灯是（   ）。

家中的电灯、插座、电视机、电冰箱、洗衣机之间的连接方式（   ）

开关闭合后，会出现什么情况？改一根线，使它成为并联电路。

①出现的情况是

②在需要改动的导线上打叉，把正确导线画出来。

③如图，若只需灯L₁发光，则需用导线只连接接线柱；若只用导线连接B、C接线柱，则灯L₁、L₂联；若使灯L₁、L₂并联，则接线柱A与B连接，接线柱C与连接．

家庭电路中的电风扇、洗衣机、电视机等用电器之间的连接方式是联，开关与电灯之间的连接方式是联。

公路上，路灯的连接方式是联；回到家中，按下开关，电灯亮了，开关与电灯的连接方式是联．

如图所示电路中，A、B、C、D是四个接线柱，开关是闭合的。①用导线将A、B连接，再将C、D连接，则灯L₁和L₂联。②用导线将A、D连接，则灯L₁和L₂联。

如图所示的四个电路图中，各开关都闭合后，所有灯泡是并联的是（   ）

下列说法中，错误的是（   ）

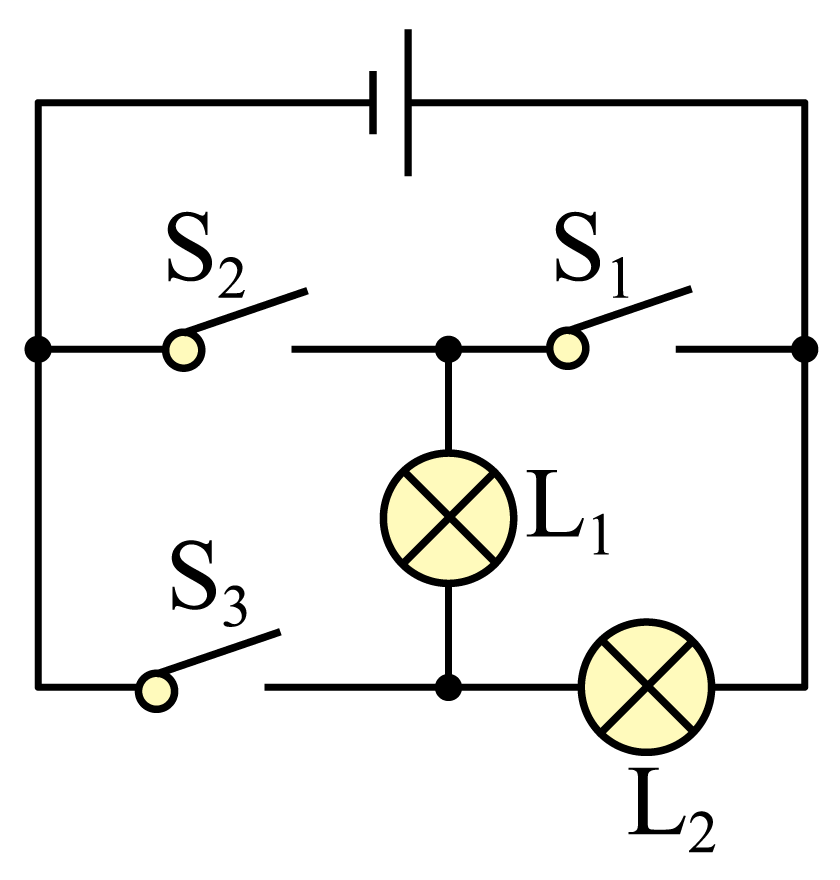

如图所示的电路中，探究电路的串联和并联情况的特点，要让灯泡L₁、L₂串联，应闭合的开关是（选填“S₁”、“S₂”或“S₃”）。
