电路连接有和两种方法，我们家里的照明电路一般是用的方法连接起来的。

下列说法中，正确的是( )。

A . 一个电路中，只能有一个灯泡 B . 一个电路中，可以有多个灯泡 C . 一个电路中，只能有一节电池

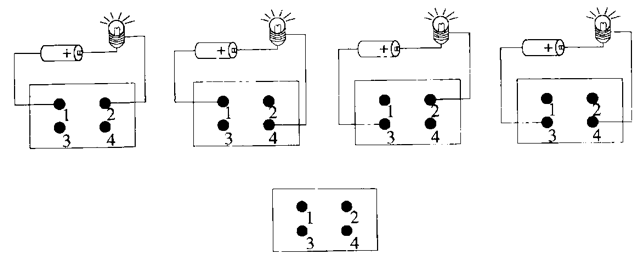

请你根据下面4幅图的状况，将接线盒里的电路连接情况用连线表示出来。

用同样的电源组装电路时，把两个小灯泡串联起来发出的光比把这两个小灯泡并联起来发出的光( )。

A . 亮 B . 暗 C . 以上都不对

用相同的电源与小灯泡组装电路时，把小灯泡并联起来使用比串联，发出的光（）

A . 没有变化 B . 较暗 C . 较亮

写出你制作电热切割器用了哪些材料，画出你设计的图。

制作材料：

电热切割器设计图

电路状态有通路、断路、短路。（）

下列提供的材料中，能够组成一个简单电路的是（）。

A . 两根导线，一节电池 B . 两根导线，两节电池，一个开关 C . 一个小灯泡，一节电池，三根导线，一个开关

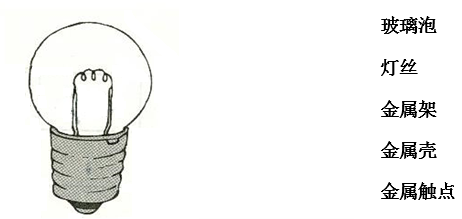

用线条连出小灯泡每一部分的名称。

请设计带开关的电路，开关控制小灯泡的亮与灭，画出电路图.

通过( )电路只能通过一个方向的电流。

A . 电池 B . 电阻 C . 二极管

当导线直接电池的正、负极相连，而没有经过小灯泡时，就会造成。

有一个四接线头的接线盒，1-2，1-3，2-3是通路，其他都是断路。下列连接方法中，错误的是( )

A .

B .

C .

简单电路最少要包括( )。

A . 电池导线 B . 导线小灯泡 C . 电池导线小灯泡

请画出简单的电路图，把一节电池、一个开关、三根导线，一个小灯泡连接起来，让小灯泡亮起来。

如图所示的连接方法是( )

A . 通路 B . 短路 C . 断路

小科家客厅里的顶灯由两个节能灯构成，并由一个开关控制，一个灯坏了，另一个灯还能正常发光，则两个灯的电路图应该为（）

A .

B .

C .

模拟安装照明电路时，不用画电路设计图，直接就可以安装。( )

小奇在学习了《电路》单元后，对简单电路产生了极大兴趣，请你和他一起完成以下任务：

（3）小奇自制了一个电路检测装置，并用它检测了某电路暗箱内不同接触点之间的连接情况，结果如下表所示。接线盒内的线路连接情况可能是(填字母)。

下图是用一个开关、两个小灯泡、两节电池和若干导线连接而成的一个电路。如果将开关闭合，不会出现( )

A . 电池发烫 B . 灯泡L₁不亮 C . 两只灯泡同时亮了
