3.4 平面镜知识点题库

按要求作图

（1）如图a所示，画出物体AB在平面镜中的像．
（2）如图b所示，重10N的小球在空中飞行，用力的示意图画出它所受的重力．

判断下图，平面镜成像正确的图是（　　）

A .

B .

C .

D .

请根据平面镜成像的规律，作出图中物体AB在平面镜MN中成的像．

图所示，光线A、B为光源S发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜并完成光路图．

作出如图1、2的入射光线（或反射光线、镜面、折射光线）并标出入射角、反射角或折射角．

根据平面镜成像的特点，在图中画出物体AB在平面镜MM′中的像A′B′．

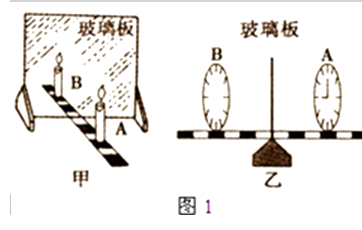

小伟“探究平面镜成像特点”的实验，如图1甲所示，A、B是两根大小相同的蜡烛.

（1）实验中当B蜡烛与A蜡烛的像完全重合，可以得出：像与物的大小，现将玻璃板靠近A蜡烛一些，为了使B蜡烛与A蜡烛的像再次重合，B蜡烛应选填“靠近”或“远离”）A蜡烛：
（2）如果移去B蜡烛，并在其所在位置上放一光屏，则光屏上（选填“能”或“不能”）接收到A蜡烛的像；
（3）将玻璃板的上端向物体A的方向略有倾斜，那么像的位置将会（选填“升高”、“不变”或“下降”）.
（4）小伟看到自己的手表与同桌的相同，于是小伟突发奇想将两块手表替代A、B蜡烛，正立于玻璃板两侧，如图乙所示，此时A手表指针指在9点整，那么B手表的指针应调至点才能与A手表指针的像完全重合.

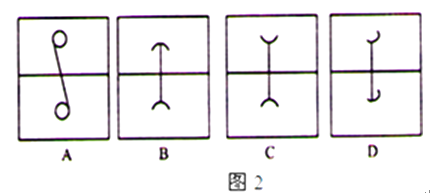

（5）做完实验后，下面是四个小组在白纸上收集和处理的信息，如图2所示，则正确的是.（将正确选项的字母填在横线上）

如图所示的物体AB放在平面镜MN前，请画出物体AB在平面镜M'N'中的像A'B'.

画出线段AB在平面镜中所成的像。

如图所示，在一个水塘的表面均匀漂浮些鱼食，一只小鱼正在A处.现在小鱼在A处出发到水面取一点食物后，要回到岸边的B洞口处，请利用光学作图的方法，画出小鱼在这一过程中游动的最短路径（请保留作图中必要的辅助线）

作出图中的物体AB在平面镜中成的像。

如图所示，作出图中物体AB在平面镜中所成的像.

如图所示，AB为遮光板，S′是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。

请画出：

⑴光源S的位置；

⑵光线EF的入射光线；

⑶光线EF经凸透镜后的出射光线。

按要求作图：

（1）潭清疑水浅，安全记心间。如图所示，A是水池底某点，请作出光线AO的折射光线。
（2）在如图中，根据平面镜成像特点画出物体AB在平面镜中的像A^,B^,。
（3）画出图中入射光线AO的反射光线，并标出反射角的大小。

在图中，作出物体AB在平面镜中所成的像。

请作出物体 AB 在平面镜中的像 A′B′。

图片_x0020_100013

如图所示，AB为平面镜，MN为水平放置在平面镜上方的遮光板，S为一发光点，人在哪些区域能看到发光点S在平面镜中成的像呢？请画出在遮光板MN左侧能够观察到发光点S在平面镜中的像的范围．

根据要求完成下列作图。

（1）如图甲所示，请根据平面镜成像特点作出物体AB在平面镜MN 中所成的像A'B'。
（2）如图乙所示，物体沿粗糙斜面下滑，请作出物体所受重力和摩擦力的示意图。
（3）如图丙所示，请用笔画线代替导线，正确连接家庭电路。

如图所示，AB、CD是平面镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出光源S的位置，并完成光路图。

周末，小明在家看电视时，对着墙按遥控器，发现有时能改变电视机频道。MN表示墙壁，A点表示遥控器发出红外线处，B点表示电视机接收信号处。请画出本次控制电视机的光路。
