第十章机械与人知识点题库

（1）曲杆可绕固定点O转动，在一个最小的拉力F的作用下，在图甲所示位置保持静止，请在图甲中画出拉力F的力臂和拉力F的示意图；
（2）如图乙一束光线从水中斜射到空气时发生反射和折射，请在图乙中画出它的折射光线大致位置和反射光线。
（3）如图丙所示。请将图中带保险丝的三孔插座、由拉线开关控制的白炽灯泡，连成符合安全用电要求的家庭电路。

（1）在图中画出对应的折射光线。
（2）如图所示，用滑轮组提升重物用笔画线代替绳子在图中画出最省力的绳绕法。
（3）用笔画线表示导线,按照如图甲所示的电路图,将图乙中各元件连接起来.(导线不允许交叉)

如图所示的四种用具中，正常使用时属于费力杠杆的是（）

A .

钢丝钳 B .

瓶起子 C .

核桃夹 D .

镊子

有一杠杆长 2m，左端挂 120N 物体，右端挂 180N 物体，杠杆平衡时，支点应放在距左端m 处；若两端的重力各减少 30N 要使杠杆平衡，则支点应向移动m。

2020年7月，由于杭埠河、丰乐河已达到历史最高水位，为了居民安全，合肥市三河镇镇区居民进行撤离，汽车在撤离的过程中发挥了重要作用。汽车在行驶中由于路况和车速的不同，发动机（汽车的发动机实际上是一个热机）的实际功率也不同，通常情况下实际功率要小于它的最大功率。如表是某型号公交车的相关数据：

发动机最大功率 P=30kW

百公里油(100km/h匀速行驶) 5L（某标号汽油）

最大车速170km/h

（某标号汽油的密度约为0.8×10³kg/m³ ，热值约为4.5×10⁷J/kg）若该轿车以100km/h的速度匀速100km，行驶时轿车发动机的效率是30%，求该过程中：

（1）汽车消耗的汽油完全燃烧放出的热量；
（2）发动机的实际功率。

当你在安静思考问题时，心脏推动血液流动的功率约为1.5W，则在你考试的2h内，心脏做的功约为J。

乒乓球从自由下落到反弹上升可分为四个过程，即：自由下落到地面的过程，与地面碰撞发生形变的过程，恢复形变的过程，反弹上升过程。由动能转化为势能的过程是（）

A . 自由下落过程和碰撞形变过程 B . 碰撞形变过程和恢复形变过程 C . 恢复形变过程和反弹上升过程 D . 碰撞形变过程和反弹上升过程

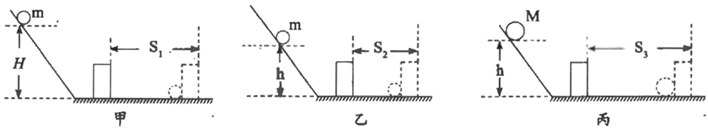

小明在“探究物体的动能大小跟哪些因素有关”的实验中，选用质量不同的两个钢球m和M（M的质量大于m），分别从不同的高度h和H（ H > h）静止开始放下，观察木块被撞击后移动的距离，实验过程如图所示。

图片_x0020_100039

（1）小明通过观察来判断小球动能的大小，他利用的研究方法是（选填“控制变量法”或“转换法”）
（2）由甲、乙图可得动能的大小与物体的有关。
（3）小明根据甲、丙两图得出结论：物体的动能大小与质量有关，她的看法是否正确?（选填“正确”或“错误”），理由是：。
（4）若斜面光滑，钢球从斜面静止滑下碰撞木块后，木块在水平面上滑动一段距离后停下来。增大斜面的倾角，仍让钢球从同一高度处由静止滑下，如图丁所示；则木块在水平面上移动的距离（填“变大”、“不变”或“变小”）（不计空气阻力）。

滑轮的本质是杠杆，请在图中标出支点O，并画出动力臂l₁和阻力臂l₂。

如图所示，过山车是现代较为流行的娱乐项目。关于过山车，以下说法正确的是（　　）

A . 过山车由最高点加速下滑的过程中，其重力势能转化为动能 B . 轨道最高点的大气压大于最低点的大气压 C . 乘客座位上的安全锁制作的又宽又软是为了增大压强 D . 轨道和轮子每隔一段时间需要涂抹润滑油是为了减小它们之间的摩擦

如图，工人用滑轮组提升重物G ，请画出：

（1）重物重力的示意图；
（2）用笔画线代替绳子，画出最省力的绳子绕法。

在2021年包头市中考体育考试中，小彤同学进行了实心球测试。关于实心球运动的几个阶段，下列说法正确的是（　　）

A . 小彤捡起实心球，并缓慢举高的过程中，小彤对实心球做功，实心球的重力势能增大 B . 小彤将实心球用力投出后，实心球在空中运动过程中，小彤对实心球做功，实心球的机械能增大 C . 小彤将实心球用力投出后，实心球在空中最高点时所受的合力为零 D . 实心球落地后在水平地面上滚动一段距离停止，实心球在地面滚动阶段机械能不变

小明同学用20 N的水平推力，将重为280 N的购物车沿水平地面向前推动了10 m，在此过程中，推力对购物车做功J，购物车的重力做功J。

从改变物体内能的途径来看，太阳能热水器是通过来增加水的内能；寒冷的冬天大家常常搓手取暖，这是通过方式来改变内能的大小。汽车在长直斜坡上匀速下滑时，它的机械能（选填“守恒” 或“不守恒”）。

如图所示，悬挂在细线下的小球从A点由静止释放，O为最低点. 不计空气阻力，若在B点绳子突然断裂，关于小球的下列说法中正确的是（）
