小明家买了一台全自动豆浆机，其部分技术参数如下表，豆浆机的核心部件是机头，它的中间部位是一个带动刀片旋转的电动机，用来将原料粉碎打浆，外部是一个环状加热管（电热丝），用来对豆浆加热（如图甲是豆浆机的机械结构图）．制作豆浆的过程是加热﹣打浆﹣加热﹣打浆﹣加热，加热和打浆交替进行．图乙是该豆浆机做好一次豆浆的p﹣t图象，请根据以上信息解答下列问题：

型号	SYL﹣624
额定电压	220V
频率	50Hz
电动机功率	110W
加热功率	1210W
容量	1000mL

（1）
豆浆机正常打浆时，通过电动机电流是多少？
（2）
豆浆机正常工作时，加热管电阻丝的阻值是多少？
（3）
豆浆机做好一次豆浆，消耗的总电能是多少？

下列电器设备在工作过程中，把电能转化为机械能的是（　　）

A . 电动机 B . 发电机 C . 电热器 D . 电磁炉

1度电可供一个“PZ220V，40W”的灯正常发光 h．

一个电热毯的简易电路图如图所示，R₁是电热毯的电热丝，R₂是定值电阻．该电热毯有高、低温两个挡，高温挡功率为110W．求：

（1）开关S闭合时，电热毯处于什么挡？
（2） R₁的阻值；
（3）该电热毯处于高温挡时，10min消耗的电能；
（4）已知R₂的阻值为660Ω，当电热毯处于低温挡时，R₁的实际功率为多少？

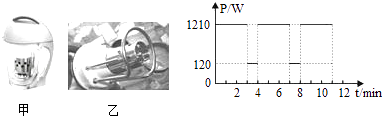

小明的妈妈为了改善早餐的营养，买了一台全自动豆浆机，如图甲所示．图乙所示是豆浆机的主要结构：中间部位是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，负责对液体加热煮沸．下表是这个豆浆机的主要技术参数；图所示是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作的“P﹣t”图象．

型　号	SYL﹣624
额定电压	220V
额定频率	50Hz
电机功率	120W
加热功率	1210W
容量	1000mL

请解答下列问题：

（1）豆浆机正常工作时的最大电流是多大？
（2）豆浆机正常工作做一次豆浆，总共消耗的电能是多少？
（3）在一次豆浆机工作的时候，小明将家里的其它用电器都关闭，他观察到豆浆机的电热管工作时，家里标有“1200r/kW•h”字样的电能表转盘在1min内转过了20转．此时电路的实际电压是多大？

电动自行车已成为大众化的一种交通工具．其核心是直流电动机．小明对家中的电动自行车进行了测试，他骑车在平直的路面上由静止开始运动，获得如图所示的速度v和牵引力F随时间t变化的关系图象．已知匀速行驶时，电动机输入电压48V，输入电流5A，由图可知，7～12s电动自行车受到的摩擦力为N；电动自行车匀速行驶时，牵引力F的功率为W，电能转化为机械能的效率为%．

下列物理量的单位是“千瓦时”的是（）

A . 电能 B . 电压 C . 电功率 D . 电流

家庭电路中用电器耗能情况的研究．

（1）前期准备：小明和小华收集了家中部分用电器和仪表的数据，其中电能表的情况如图所示，由此可知小明家中的用电器的总功率最大不能超过W，此时电能表的示数为kW·h .
（2）课题一：研究LED节能灯的耗能情况
小明和小华发现家中所有的用电器都没有在工作，于是他们打开客厅内的一盏LED节能灯，节能灯正常发光．他们观测到1min中内电能表指示灯恰好闪烁了3次，根据该数据可算出小明家电路中电流做功的功率为W．
（3）小明感到此结果与LED节能灯的标注的额定功率明显不符，其原因最可能是．

A . 小明家的节能灯比较特殊，功率较大 B . 小明在时间测量中存在一定的误差 C . 小明家有不少用电器处于待机状态 D . 小明在计数存在错误
（4）小明解决了研究中存在的问题后，再次回到电能表前，经观测，1min内电能表指示灯还未闪烁，因而无法计算节能灯电功率，于是他们各自提出不同的实验方案：
小明的方案：测量3min内电能表指示灯闪烁的次数，计算出节能灯的电功率；
小华的方案：测量电能表指示灯闪烁1次所用时间，计算出节能灯的电功率．
你认为（小明/小华）的方案更合理．
（5）小华按自己方案操作，记录到指示灯闪烁1次所用的时间为120s，则小明家节能灯的电功率为W．若该节能灯与40W的普通白炽灯亮度相同，则该节能灯与亮度相同的白炽灯相比，可以节约%的电能．
（6）课题二：研究额定功率1.2kW的电压力锅是否间歇工作
在只接入该电压力锅正常工作的情况下，测得电能表在0.1h内指示灯共闪烁60次，由此可知该过程中压力锅是（间歇/持续）工作的 .

小刚家电能表表盘如图所示，表格中列出了他家主要用电器的相关参数，请根据图表信息解答下列问题：

（1）小刚家的电视机的待机功率为0.5W，若某次看完电视后使其待机10h，则这次待机电视机消耗了多少电能？
（2）电水壶正常工作时，若有16%的能量损失，则将1kg的水从20℃加热到100℃需要多少时间？
（3）在用电高峰期，如果将其他用电器关闭，只让电水壶工作，小刚发现电能表转盘在100s内转了27转，那么这时电水壶的实际功率是多少？

在“测量小灯泡的电阻”实验中，小灯泡的额定电压是25V

（1）请你根据图甲电路图用笔画线代替导线将图乙所示电路连接完整；
（2）小青在接完最后一根导线时，小灯泡立即发光，请你分析产生这一现象的原因是；
（3）小红在第一次测量时的电压等于25V，小灯泡正常发光，请在丙图中画出这时电压表指针的位置，以后小红继续调节滑动变阻器，让小灯泡两端的电压逐次下降，使灯丝温度不断降低，灯泡变暗直至完全不发光，测量数据如下表所示。从数据可以看出，实验中滑动变阻器的滑片逐渐向(选“A”或“B”)端滑动，小灯泡不接入电路时，其电阻最接近Ω。
（4）对比不同电压下的小灯泡电阻值，我们得出结论：随着小灯泡灯丝温度不断降低，小灯泡的电阻(选填“逐渐变大”“不变”或“逐渐变小”)

一台“220V 1000W”的电热水器，正常工作10min消耗的电能是J；如果它的电源线比标准的细，则它的电阻比标准电源线的电阻大，产生的热量。

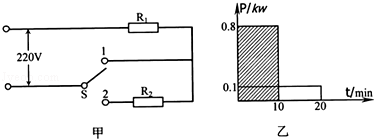

某型号电饭煲有加热和保温功能，如图甲所示为其内部电路原理图，当开关S接触点1时，该电饭煲处于（填“保温”或“加热”）状态，如图乙是该电饭煲工作时电功率与时间的关系图象，则图中阴影部分面积表示的物理量是，其大小为。

如图是某家用电饭锅的简化电路图，电饭锅工作时有加热和保温两种状态．当开关S闭合时电饭锅处于加热状态，其加热功率为880W，已知R₂=495Ω，求：

（1）电饭锅在加热状态下工作0.1h，消耗的电能是多少焦耳？
（2）电饭锅处于加热状态时，电路中的电流是多大？
（3）电饭锅处于保温状态时的电功率是多大？

如图中的甲、乙分别是某家庭5月初和6月初电能表的示数，则下列说法正确的是（）

A . 电能表是测电功率的仪表 B . 该家庭在这段时间内总共用电2000kW•h C . 电能表的计量单位是kW•h，1kW•h相当于3.6×10⁵J D . 该电能表转盘每转过600转，电路消耗电能0.5kW•h

在如图所示的电路中，电源电压恒定为3V，滑动变阻器R₁标有“20Ω 2A”字样。只闭合开关S，电流表示数为0.3A。求：
图片_x0020_100026

（1）电流在10s内通过电阻R₂所做的功；
（2）再闭合开关S₁ ，移动滑动变阻器滑片P，使R₁和R₂消耗的总功率最小，求此最小总功率P_最小。

晓彤家中的电能表如图所示，当家里只有正在烧水的电磁炉工作时，电能表的转盘在5min内转了360转，则电磁炉的功率为W；若电磁炉工作1h，则消耗的电能是kW·h。

下列分析判断错误的是（）

A . 船闸利用了连通器的原理 B . 物体速度改变，一定受到力的作用 C . 电能表是测量消耗电能的仪表 D . 发光二极管是由超导材料制成的

小明家的开关与照明灯之间是联的，亮的灯越多，电能表转盘转速越。小明家的电能表的铭牌及盘面如图所示，电能表记录到他家已用电；现只将某用电器单独接在该表上工作20min，电能表转盘转了300圈，则该用电器在上述时间内消耗的电能为J，用电器的电功率是kW。

深圳地区家庭电路中，电灯、电视机、电扇等用电器正常工作是的（选填“串联”或“并联”）。某款家用吸尘器额定电压为220V，额定电流为4A，吸尘器的额定功率为W，正常工作15min，使标有“800imp/(kW·h)”的电能表指示灯共闪烁次。若吸尘器正常工作时，电动机的发热功率为88W，则电动机线圈的电阻为Ω，该电动机的电能利用效率为。

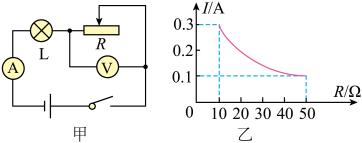

如图甲所示的电路中，电源电压不变，小灯泡L的阻值不变，滑动变阻器R的规格是“50Ω 1A”。闭合开关，在保证电路元件安全的前提下，最大范围内移动滑片，绘制通过变阻器的电流与变阻器阻值关系的图像如图乙所示。下列说法正确的是（）

A . 电源电压为5V B . 小灯泡的电阻为10Ω C . 小灯泡的额定功率为0.9W D . 整个电路电功率最小时，10s内滑动变阻器消耗的电能为5J
