1. （1） 为实现纺织机过载或欠压时，报警器均能发出报警信号。虚线框1内应选择 （在“A .与门；B .或门；C .与非门；D .或非门”中选择合适的选项，将序号填入横线处）；
3. （2） 若调大R3阻值，则（在“A .上限被调高，下限被调低；B .上、下限均被调高；C .下限被调高，上限被调低；D .上、下限均被调低”中选择合适的选项，将序号填入横线处）。
5. （3） 小明改进了电路，要求报警器在电压恢复后仍然保持报警，S按下后解除报警。请你利用两个相同的门电路在虚线框2内补全电路，实现该功能（S为复合按钮，按住时，常闭触点断开，常开触点闭合）；



7. （4） 在以上改进电路的基础上，要使白天过载或欠压时BZ发出声音报警；晚上过载或欠压时VD1发出灯光报警，请你在虚线框3内，利用所给元器件实现该功能。



我国企业独立研发了一款智能核酸采样亭，采样、设备消杀、储存采样管等一系列动作均由机器人自动完成，7×24小时、全年无休。如图所示是“采样手”在采集样本。下列说法中不正确的是（   ）

如图是一款贝壳午睡枕，支持趴睡、侧睡、抱睡三种睡姿。关于该午睡枕，下列说法中不正确的是（   ）

下列四种传动结构，电机单向匀速转动时，都使从动件往复直线运动。其中，向左、向右均为匀速移动的是（   ）

A . B . C . D .

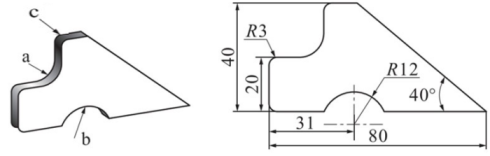

通用技术课上，小明设计了如图所示的零件（厚度为3mm），并用40mm×80mm厚度为3mm的钢板制作该零件。请根据题图完成小题。

1. （1） 图中漏标的尺寸共有（   ）

   A . 1处 B . 2处 C . 3处 D . 4处
3. （2） 下列说法中合理的是（   ）

   A . 工件加工流程可以为：划线→钻孔→锯割→锉削 B . 加工圆弧b需要钻孔后再锯割 C . 加工圆弧a只能用半圆锉 D . 加工圆弧C需要用圆锉锉削后再用金刚砂纸打磨

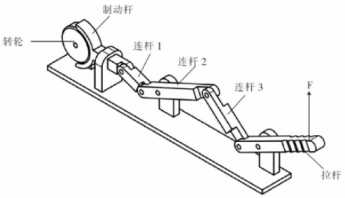

如图所示的制动演示机构，转轮转动过程中，在力F的作用下，机构处于制动状态，下列分析中正确的是（   ）

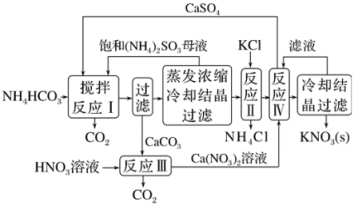

下图为某化工生产过程的工艺流程。下列关于该流程分析中正确的是（   ）

如图所示是药粉干燥分离控制系统示意图。工作时，注料泵向干燥塔注入湿料，PLC根据检测装置检测到的出料口药粉干燥程度，控制鼓风机风量以及注料阀门的开合程度，使药粉的干燥程度符合设定范围。同时，与物料接触过夹带药粉的空气，经过旋风分离器，使药粉沉降重新回流进入干燥塔，废气再经水幕除尘器洗涤后排放。清根据示意图及其描述完成小题。

1. （1） 关于该控制系统，下列说法中不恰当的是（   ）

   A . 具有药粉干燥功能，体现了系统的目的性 B . 鼓风机功率过小，导致药粉过湿，体现了系统的整体性 C . 废气经过水幕除尘器洗涤后排放，体现了系统的环境适应性 D . 系统运行一段时间后，旋风分离器性能降低，体现了系统的动态性
3. （2） 下列关于药粉干燥控制子系统的说法中正确的是（   ）

   A . 注料泵为执行器 B . 该系统属于开环控制系统 C . 注料阀门的开合程度为输入量 D . 注入湿料的含水量属于该系统的干扰因素

下列通用技术课程中的常用元器件，一般是作为电子控制系统输出部分的是（   ）

A . B . C . D .
