浙教版科学八上第四章 第6节   电流与电压、电阻的关系  第2课时   欧姆定律的应用

浙教版科学八上第四章 第6节   电流与电压、电阻的关系  第2课时   欧姆定律的应用
教材科目：科学
试卷分类：八年级上学期
文件类型：.doc
发布时间：2026-07-01
授权方式：免费下载
下载地址：点此下载

以下为试卷部分试题预览

---

1. 单选题	详细信息
一电阻两端的电压为6 V，通过的电流为1 A；若将它接在另一电路中，通过的电流变为0.5 A，则电阻两端的电压为( ) A . 6 V B . 3 V C . 9 V D . 12 V

2. 单选题	详细信息
如图所示的电路中，闭合开关S1、S2 ， 电流表A1的示数为0.5 A，A2的示数为0.3 A，电阻R2的阻值为10 Ω。下列说法正确的是(   ) A . 通过电阻R1的电流为0.5 A B . 电源电压为5 V C . 电阻R1的阻值为15 Ω D . 若断开开关S2 ， 电流表A1的示数变大

3. 解答题	详细信息
如图所示的电路中，电源电压为12 V，闭合开关S后，电流表、电压表的示数分别为0.6 A和9 V。求R1和R2的阻值。

4. 单选题	详细信息
如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是3∶5，此时灯L1、L2的电阻之比是(   ) A . 5∶3 B . 3∶5 C . 3∶2 D . 2∶3

5. 单选题	详细信息

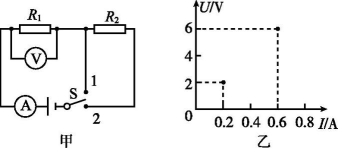

如图甲所示，当开关S从2转接到1时，根据电流表和电压表对应的示数，在U-I坐标中描绘了相对应的点，如图乙所示，下列判断中正确的是(   ) A . 电源电压为8 V B . R2的阻值为10 Ω C . R1的阻值为20 Ω D . S接2时通过R2的电流为0.2 A

6. 单选题	详细信息
如图所示是电阻甲和乙的U-I图像，小明对图像信息做出的判断中不正确的是(   ) A . 当甲两端电压为1.5 V时，通过它的电流为0.3 A B . 当乙两端电压为2.5 V时，其阻值为5 Ω C . 将甲和乙串联，若电流为0.3 A，则它们两端的总电压为2 V D . 将甲和乙并联，若电源电压为1 V，则干路的电流为0.4 A

7. 填空题	详细信息
一个小灯泡阻值为10 Ω，正常工作时的电流为0.4 A。现要将其接入12 V的电路中，要求小灯泡仍能正常发光，则应一个Ω的电阻。

8. 解答题	详细信息
如图A4-6-6所示的电路中，电源电压恒为30 V，电阻R1为15 Ω。同时闭合开关S1、S2时，电流表的示数为2.5 A。求： （1） 通过电阻R1的电流。 （2） 电阻R2的阻值。

9. 解答题	详细信息
如图所示，滑动变阻器的最大阻值为60 Ω，R2的阻值为40 Ω，电源电压为10 V且保持不变，当滑动变阻器的滑片从a端滑到b端时，电压表示数的变化范围是多少?

10. 实验探究题	详细信息

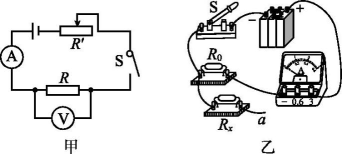

小柯利用如图甲所示的电路研究电流与电阻的关系，已知电源电压为6 V且保持不变。实验所用电阻R的阻值分别为5 Ω、10 Ω、20 Ω，滑动变阻器的规格为“30 Ω   2 A”。 （1） 请设计实验数据记录表。 （2） 小柯将5 Ω的电阻接入电路，闭合开关，调节滑动变阻器使电压表的示数为2 V，读出相应的电流值记录在表格中，然后更换电阻重复上述实验。当接入20 Ω的电阻时，发现无论怎样调节滑动变阻器，电压表的示数都无法达到2 V，其原因是。 （3） 小柯用图乙所示电路测未知电阻Rx的阻值，图中R0为定值电阻。他先将导线a端接到电流表“-”接线柱上，电流表示数为I1 ， 然后将导线a端接到电流表“3”接线柱上，电流表示数为I2 ， 则Rx的阻值为(用I1、I2、R0表示)。
