初中科学同步8年级下册 1.5.1 磁生电——电磁感应

如图所示是描述电磁炉原理的示意图．炉子的内部有一个金属线圈，当电流通过线圈时，会产生磁场，这个磁场的大小和方向是不断变化的，这个变化的磁场又会引起放在电磁炉上面的铁质锅底内产生感应电流，由于锅底有电阻，感应电流又会在锅底产生热效应，这些热能便能起到加热物体的作用．因为电磁炉是以电磁感应产生电流，利用电热效应产生热量，所以不是所有的锅或器具都适用．对于锅的选择，方法很简单，只要锅底能吸住磁铁的就能用．适合放在电磁炉上烹饪的器具有：不锈钢锅（壶）、平底铁锅；不适用的有：陶瓷锅（壶）、圆底铁锅、耐热玻璃锅、铝锅（壶）、铜锅（壶）等。现找到某一电磁炉的规格如表所示。

型号	JYC～15B
额定电压	220V
额定功率	1500W
温度调节范围	70℃～150℃
机体尺寸	340×310×65（mm）
净重	约3.5kg



如图所示的装置可以探究磁生电的实验。当磁铁快速向下插入螺线管时，观察到电流表原来静止在中间的指针向左偏转。

发光二极管简称LED，是一种高效节能光源（用 符号表示），具有单向导电性，在电路中电流只能从正极流入，负极流出，反之就不会发光。如图是小明设计的一个研究电与磁的实验电路图，当金属棒PQ做垂直于纸面做内外运动时，发现A、B交替闪亮。

如图为科研人员研制的“发电鞋”，鞋内部安装了磁铁和线圈，人在行走时发的电存储于蓄电池中，可用于手机充电。发电鞋发电时是利用原理工作的。

如图是一种手摇发电的手电筒，当沿图中箭头方向来回摇动时，灯泡就能发光。这个手电筒壳体透明，可以清晰地看到里面有线圈，摇动时，可以感觉到有一个物块在来回运动。小明猜想这个物块是磁体，依据是：磁体运动时，闭合线圈切割磁感线产生，线圈相当于电路中的。

如图是一个简易的发电装置示意图，导体切割磁感线之后，导线中是否能产生感应电流 ，能否看到指针发生偏转 。那我们应该怎样操作才能使灵敏电流表的指针发生偏转 。

POS刷卡机的广泛应用给人们的生活带来了便利。POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图所示）。在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息。POS刷卡机读出信息原理是。

如图所示，在弹簧的下端悬吊一蹄形磁铁，将一只方框形线圈放在磁体的两极之间，螺线管AB与方框线圈相连接。若方框线圈不动。而将蹄形磁铁竖直向下拉一小段距离后再释放，则下列说法中正确的是（   ）

如图所示是一款鼠标的概念设计，它外形看起来像一个溜溜球，这个设计的核心是在长时间伏案工作时，因为电池消耗较快，你必须经常起身玩一下它，这样既能恢复电力，又对你的健康大有好处。请猜想鼠标电力得以恢复是将能转化为能，其工作原理与（填“电动机”或“发电机”）原理相同。

材料一：1820年，丹麦物理学家奥斯特发现了通电导体周围存在磁场。

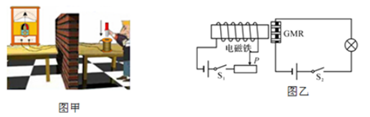

材料二：1825年，瑞士物理学家科拉顿做了如下实验：他将一个能反映微小变化的电流表，通过导线与螺旋线圈串联成闭合电路，并将螺旋线圈和电流表分别放置在两个相连的房间，如图甲所示。他将一个条形磁铁插入螺旋线圈内，同时跑到另一个房间里，观察电流表的指针是否偏转。进行多次实验，他都没有发现电流表指针发生偏转。
材料三：1831年，英国物理学家法拉第用闭合电路的一部分导体，在磁场里切割磁感线的时候，发现导体中产生电流，从而实现了利用磁场获得电流的愿望。
材料四：法国科学家阿尔贝•费尔和德国科学家彼得•格林贝格尔由于巨磁电阻（GMR）效应而荣获2007年诺贝尔物理学奖。
