浙教版科学八年级下册第一章（1-3节）练习（一）

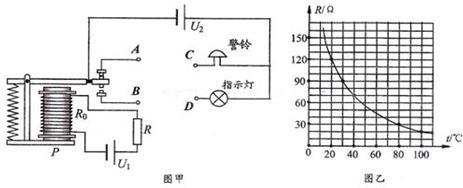

科学兴趣小组小用热敏电阻设计了一个“过热自动报警电路”，如下图甲所示。将热敏电阻 R 安装在需要探测温度的地方，当环境温度正常时，电磁继电器的上触点接触，下触点分离，指示灯亮；当环境温度超过某一值时，电磁继电器的下触点接触，上触点分离，警铃响。图甲中继电器的供电电压 U₁=3V，继电器线圈用漆包线绕成，其电阻 R₀ 为 30Ω。当线圈中的电流大于等于 50mA 时，继电器的衔铁将被吸合，警铃响。图乙是热敏电阻的阻值随温度变化的图象。



如图所示的电磁继电器，其中R是热敏电阻，它的阻值随温度的升高而减小，R₀是滑动变阻器。该装置的工作原理是：随室内温度的升高，热敏电阻的阻值减小，控制电路中电流(选填“增大”或“减小”)，当电流达到一定值时，衔铁被吸合。右侧空调电路(选填“闭合”或“断开”)，空调开始工作。为了节能，现要将空调启动的温度调高，可以适当将滑片P向 (选填“左”或“右”)移动。

如图所示，一螺线管的左端放着一颗可自由转动的小磁针，闭合开关S前小磁针处于静止，闭合开关S后，小磁针的N极将(    )

如图所示是某科技小组设计的一种温度自动控制报警装置电路图，下列关于该报警装置的叙述，正确的一项是(    )

如图是火警自动报警器原理图，发生火灾时将会发生下列变化：

A.温度升高使双金属片弯曲；

B.接通触点使工作电路有电流通过；

C.电磁铁有了磁性；

D.衔铁被吸下；

E.接通触点使控制电路有电流通过；

F.红灯亮、电铃响、发出警报。

一根条形磁铁不小心摔成两段后，一共会有N极的个数为（    ）

某同学研究电流产生的磁场，闭合开关前，小磁针的指向如图甲所示；闭合开关，小磁针的偏转情况如图乙中箭头所示；只改变电流方向，再次进行实验，小磁针的偏转情况如图丙中箭头所示。下列结论中合理的是（    ）

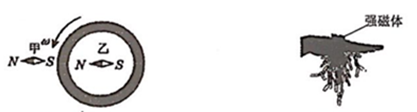

学习完电与磁的内容后，小科做了如下两个实验，实验一如图左，他取一个橡胶圆环，用毛皮摩擦，使其带上负电，然后绕圆心在纸面内逆时针转动，在圆环的外部与内部有两只可以自由转动的小磁针甲、乙。实验二如图右，小明用一块强磁体和若干曲别针进行实验，则下列说法正确的是（    ）

①图左，磁针甲的N极转向纸面内，磁针乙的N极转向纸面外

②图左，磁针甲的N极转向纸面外，磁针乙的N极转向纸面内

③图右，该强磁体也具有N极和S极

④图右，该强磁体周围的磁感线分布是均匀的

如图所示是某同学连接的电铃电路，开关闭合后，电铃只响一声就不再响了。原因是(    )
