浙教版科学 八年级下册同步练习 1.3 电磁铁的应用

如图是汽车启动装置原理图,对于这一装置及其工作特点，下列说法中不正确的是（  ）

下列设备或电器中，其主要工作原理与电磁铁无关的是（   ）

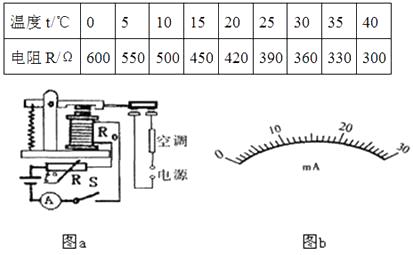

如图a是某同学为学校办公楼空调设计的自动控制装置，R是热敏电阻，其阻值随温度变化关系如下表格所示．已知继电器的线圈电阻R₀为10Ω，左边电源电压为6V恒定不变．电流表0～30mA量程接入电路，图b是电流表表盘．当继电器线圈中的电流大于或等于15mA时，继电器的衔铁被吸合，右边空调电路正常工作。

小王利用光敏电阻受到光照时电阻变小的特性，设计了一个如图所示的自动控制电路，要求光暗时灯亮，光亮时灯灭。在实际调试时，发现灯始终亮着，而光敏电阻和其他电路元件都正常。下列调节措施能使控制电路达到要求的是(   )

如图是利用太阳能给LED路灯供电的自动控制电路的原理示意图。其中，R是光敏电阻，光敏电阻的阻值R随光照的增强而减小。白天，通过太阳能电池板与蓄电池构成回路将太阳能转化为化学能储存在大容量蓄电池内。傍晚，当光照强度小于一定值时，通过蓄电池与LED路灯构成回路，路灯开始工作。请用笔画线将电路原理图连接完整，使工作电路能正常工作。(与触点的接线只能接在静触点上，图中已给出静触点D、E、F、G的四根引线；连线不能交叉)

电梯为居民出入带来很大的便利，出于安全考虑，电梯都设置了超载自动报警系统，其工作原理如图甲所示。已知控制电路的电源电压U＝6伏，保护电阻R₁＝100欧，压敏电阻R₂的阻值随压力F大小变化的情况如图乙所示，电梯底架自重和电磁铁线圈的阻值都忽略不计。

,

为保护展品，博物馆不能有直射阳光进入展示空间。某博物馆采用了一种新的天窗形式——光导天窗(如图甲)。当外界较强的阳光射到天窗时，电动卷帘能随时调整光线的角度和进光量，使适量的光斜射到井壁的平面镜上，把光导入到光井底部的漫射器上；当外界光照太弱时，光井内有人工照明给予补充。图乙为馆内亮度自动调节电路原理图，R₀为保护电阻；R为光敏电阻，其阻值随光照的强弱而变化，可以近似认为，光照较强时电阻几乎为0，光照较弱时电阻接近于无穷大；M为自动卷帘电动机。

城市下水道井盖丢失导致行人坠入下水道的悲剧时有发生，令人痛心。为此，某同学设计了一种警示电路：在井口安装一环形灯L，井盖相当于开关S；正常情况下(S闭合)，灯L不亮；一旦井盖丢失(S断开)，灯L立即亮起，以警示行人。下列电路中，符合要求的是（   ）

如图甲是小明制作的防盗报警装置示意图，其中工作电路电源电压U₁＝6伏，指示灯L的额定电压U_L＝2.5伏，定值电阻R₀＝350欧；控制电路电源电压U₂＝1.5伏，磁敏电阻R_x的阻值随其所处位置磁场强度的变化关系如图乙所示，当窗户分别处在轨道A、B、C处时，磁敏电阻R_x所处位置的磁场强度分别为a、b、c。闭合开关S₁和S₂后，当窗户关闭时，指示灯亮，蜂鸣器不工作；当窗户打开一定程度时，指示灯熄灭，蜂鸣器发出警报声。

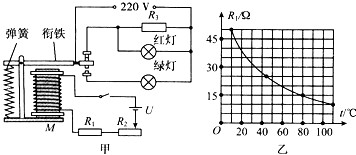

图甲是某电热水器的电路图。其中 U=6V，R₂ 为可调电阻；R₁ 为热敏电阻，其阻值随温度变化的关系如图乙所示；R₃ 为电阻丝加热器；R₁ 和 R₃ 均置于水箱中，继电器线圈电阻忽略不计。当继电器线圈中的电流达到 0.06A 时，继电器的衔铁会被吸下。
