2019年浙江省科学中考复习专题24：家庭电路

2019年浙江省科学中考复习专题24：家庭电路
教材科目：科学
试卷分类：中考
文件类型：.doc
发布时间：2026-04-01
授权方式：免费下载
下载地址：点此下载

以下为试卷部分试题预览

---

1. 填空题	详细信息

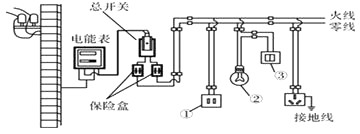

如图为家庭电路的组成，其中接入①的用电器和②为联，②和③为联。

2. 解答题	详细信息
今年小倩家造了新房，电工师傅安装完成家庭电路，回答下列问题： （1） 请你将图中的元件连成符合安全用电原则的照明电路 （2） 小倩根据所学知识，想借助测电笔验收安装是否正确。在使用测电笔时，（填“甲”或“乙”）的使用方法是正确的。 （3） 检测时，首先只闭合开关S，发现灯不亮，她用测电笔插进插座的两孔，氖管均发光。造成这一现象的原因可能是。 （4） 排除故障后，将一个电阻为55欧姆的用电器插入插座单独工作，此时通过保险丝的电流为多少？

3. 单选题	详细信息
某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关。对此电路，下列说法正确的是（   ） A . 火线上的保险丝应该改装到零线上 B . 甲处应装用电器，乙处应装开关 C . 当电路中同时接入多个用电器时，通过保险丝的电流增大 D . 当保险丝熔断后，可以用铜丝代替

4. 单选题	详细信息
对家庭电路的安装过程，下列要求正确的是（   ） A . 按照进户线→电能表→总开关→熔断器→用电器顺序安装 B . 控制各灯具的开关都应装在零线上 C . 所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联 D . 三孔插座有时不需要接地

5. 单选题	详细信息
有很多物理知识可以用简洁生动的语言来描述，其中对应关系不合理的是（   ） A . 保险丝——牺牲我一个，平安一家人 B . 等效电阻——越串越大，越并越小 C . 灯泡并联——一荣俱荣，一损俱损 D . 闸刀开关——家庭电路的“老大”

6. 单选题	详细信息
小明用如图所示电路做“探究熔断器的保险丝熔断原因”的实验。闭合开关，灯正常发光。下列方法能使熔断器的保险丝熔断的是（   ） A . 用一根导线接A，B间 B . 用一根导线接B，D间 C . 用一根导线接C，D间 D . 用灯泡替代A，B间导线接入电路

7. 填空题	详细信息
如图所示，是小明正在使用测电笔辨别正常家庭电路中三孔插座的火线与零线，此时测电笔氖管(填“发光”或“不发光”)；C孔应接线，是为了防止家用电器金属外壳，对人体造成伤害。家庭电路中各插座之间是联的。

8. 解答题	详细信息
请将下列元件连接成符合安全用电要求的家庭电路。

9. 填空题	详细信息
电工师傅常用一只额定电压为220伏的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3(每次只闭合其中之一)时，可能出现以下三种情况，试判断(填“短路”“断路”或“正常”)： （1） L0不亮，说明该支路。 （2） L0正常发光，说明该支路。 （3） L0发光呈暗红色，说明该支路。

10. 单选题	详细信息
在家庭电路中，下列说法错误的是（   ） A . 电能表用来显示所消耗的电能 B . 用电器三脚插头中接地的脚弄掉后不能插入两孔插座中使用 C . 电路中接入用电器过多可导致断路器“跳闸” D . 36伏的电压对人体一定是安全的
