1. 单选题	详细信息
如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。该手电筒的工作电路图是（） A . B . C . D .

2. 填空题

详细信息

小金制作了一个利用电压表测物体重力的小作品，它能在电压表盘上读出所放物体重力的大小，如图所示。

（1）当秤盘不放任何重物时，滑片P恰好处于a点。闭合开关，当秤盘上所放钩码个数增多时，电压表示数将（填“增大”、“减小”或“不变”）；
（2）一段时间后，在秤盘放2牛重的钩码时，表盘读数比2牛大，换不同重的钩码反复试验，每次读数都不同且大于钩码的重力。产生这一现象是由于__________引起的（填字母）。

A . R₁短路 B . R₁断路 C . R₂短路 D . R₂断路

3. 实验探究题

详细信息

利用如图电路研究“电流与电阻的关系”，其中电流表量程为“0~0.6A”，电压表量程为“0~3V”，滑动变阻器的规格为“50Ω，1A”。依次将阻值为5欧、10欧、20欧的定值电阻接入AB之间完成实验，获得数据如下表。

请回答：

（1）完成第一组实验，断开开关，拆下5欧的电阻，改接10欧的电阻。继续操作有以下四步：①闭合开关；②将滑动变阻器的滑片移到最右端；③记录电流表示数；④将滑动变阻器的滑片移到适当位置。从安全和规范角度考虑，正确的顺序是；
（2）上述操作④中判断滑片已处于适当位置的依据是；
（3）依据表中数据作出了下列图像，其中正确的是__________；

A . B . C . D .
（4）要完成本次实验，电源最多只能将节干电池串联。

4. 解答题

详细信息

如图是一款用锂电池供电的平衡台灯，悬挂在中间的木质小球是它的“开关”。使用时只需要将上下两个小球靠近，小球就相互吸引，灯管发光。以下为平衡台灯参数；

额定电压：5伏

额定功率：5瓦

光源类型：LED

狸电池输出电压：5伏

但电池容量：4800毫安时

（注：以4800毫安的电流放电能工作1小时）

5. 单选题	详细信息
下列用电器主要利用电流热效应工作的是（） A . 电饭煲 B . 电视机 C . 洗衣机 D . 油烟

6. 单选题	详细信息
小科用一个不带电的轻质泡沫球靠近电脑显示屏，小球偏至如图实线位置。据此推测显示屏（） A . 带正电 B . 带负电 C . 不带电 D . 一定带电

7. 单选题

详细信息

如图甲是一种电热膜，它不易氧化，工作时能自动控温。其构造是在绝缘薄膜表面，将多条薄的导电墨线两端与金属导线相连，如图乙。导电墨线电阻随温度变化图像如图丙。有关电热膜说法正确的是（）

A . 导电墨线间以串联的方式连接 B . 不易氧化属于电热膜的物理性质 C . 工作时通过导电墨线的电流始终不变 D . 温度到达t₀时，发热功率会急剧减小

8. 填空题

详细信息

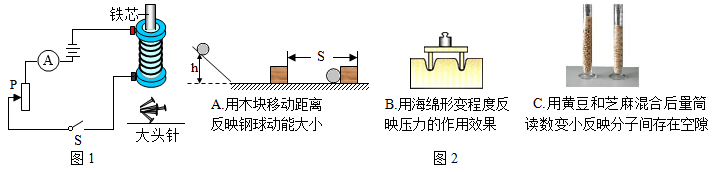

为研究“通电螺线管磁性强弱与有无铁芯的关系”，小科设计了如图1电路。

9. 实验探究题

详细信息

小科按照实验要求，设计测量未知定值电阻Rx阻值（范围为400~600Ω)的实验。

器材：干电池两节（总电压为2~3V），电压表（量程0~3V、0~15V）电流表（量程0~0.6A、0~3A）、滑动变阻器（500Ω0.5A）各一个，开关、导线若干。

（1）要求一：测算出R_x ，且实验过程中不能拆接电路。
小科设计实验电路如图甲。请分析：

①小科在设计实验前通过估算发现，用所提供的电流表无法测量出电路中的电流，其原因是。

②实验时，先将变阻器滑片P移到某一位置a处，读出电压表示数为U₁ ， U₁即为电源电压；再将变阻器滑片P移到另一位置b处，读出电压表示数为U₂ ，则U₁-U₂就是此时滑动变阻器两端的电压。根据相关数据计算Rx的阻值。实验中滑片P所在的a、b处分别对应的位置是：。
（2）要求二：增加一个电学器材实现R_x阻值的直接读取，且电路只能连接一次。
小科增加了一个阻值可连续调节且可读数的变阻器Y，重新设计了图乙电路。实验步骤如下：①先闭合开关S、S₁ ，调节滑动变阻器使电压表示数为2V；②再断开开关S₁ ，闭合开关S₂ ，，读取此时Y的数值。Y的示数即为R_x的阻值。

10. 解答题

详细信息

空调扇具有“送风、加湿和降温”等功能，其内部主要结构为风扇、水箱和空气过滤网等。使用时，通常向水箱中加水，使吹出的风比无水时凉爽。下表是某品牌空调扇部分参数。
