苏教版(2019)通用技术必修《技术与设计1》第五章设计图样的绘制 单元测试题

苏教版(2019)通用技术必修《技术与设计1》第五章设计图样的绘制 单元测试题
教材科目：通用技术
试卷分类：高一上学期
文件类型：.doc
发布时间：2026-06-01
授权方式：免费下载
下载地址：点此下载

以下为试卷部分试题预览

---

1. 单选题	详细信息
如图所示是某形体的轴测图、主视图和左视图，正确的俯视图是（  ） A . B . C . D .

2. 单选题	详细信息
图中漏标的尺寸共有（  ） A . 1处 B . 2处 C . 3处 D . 4处

3. 单选题	详细信息
由于相关电子线路设计软件的开发，电路的设计告别了手绘时代。用计算机设计并绘制电子线路图不仅效率高，还可以直接在计算机上进行仿真试验。下列说法错误的是（  ） A . 电子线路图属于技术图样 B . 电子线路设计软件使人们掌握了更先进的电子电路设计手段，为设计提供了发展空间 C . 电子电路的设计告别了手绘时代，说明技术的发展对设计产生重要影响 D . 在计算机上进行的电路仿真试验方法属于模拟试验法

4. 单选题	详细信息
下列属于技术语言的有（  ） A . ④ B . ②④ C . ①②④ D . ①②③④

5. 单选题	详细信息
下列各图中不属于正等轴测图的是（  ） A . B . C . D .

6. 单选题	详细信息
在绘制机械图样时，粗实线主要用于画（    ） A . 不可见轮廓线 B . 中心轴线 C . 尺寸界线 D . 可见轮廓线

7. 单选题	详细信息
尺寸数字表示机件的真实大小，单位为（    ）时，在图中不标单位 A . 米 B . 分米 C . 厘米 D . 毫米

8. 综合题

详细信息

如图所示是小明家汽车库，小明发现原来需要人推拉才能开关车库门。现在小明想采用减速电机的正反转来实现移门开关。为了测试评估自己设计的模型，小明准备如下模型，请你帮助小明设计连接电机转轴和门闸板之间的连接件，要求如下： ①采用减速电机的正反转来实现移门模型开关幅度达到320mm； ②电机转轴横截面为边长为5mm的正方形； ③连接件具有一定的强度和稳定性，结构简单，操作方便； ④门闸板上有相距为200mm的安装孔； ⑤材料自选。         请完成以下任务： （1） 小明发现问题的途径是（在“A .收集和分析信息；B .观察日常生活；C .技术研究与技术试验”中选择合适的选项，将序号填入横线处）； （2） 设计该模型装置时，下列因素中可以不考虑的是（在“A .电机的功率；B .车库内部空间的高度；C .门闸板上安装孔间距”中选择合适的选项，将序号填入横线处）; （3） ①画出连接件设计草图，必要时可用文字说明（电机可用方块表示）； ②在设计草图上标注主要尺寸； （4） 小明在模型安装完成后进行试验，根据电机的正反转，观察移门是否开合。该试验的方法属于（在“A .模拟试验；B .移植试验；C .强化试验” 中选择合适的选项，将序号填入横线处）。

9. 单选题	详细信息
与草图相比，更能真实地表现产品的式样、材质和空间效果等的是(      ) A . 机械加工图 B . 剖视图 C . 透视效果图 D . 正等轴测图

10. 单选题	详细信息

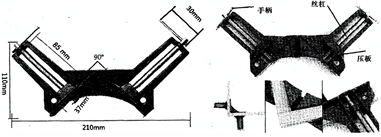

如图所示为90度木工直角夹，通过转动手柄可将两根木条按直角固定，方便加工，下列尺寸中对人机关系有直接影响的是（   ） A . 85mm B . 110mm C . 90° D . 30mm
