如图所示，通电竖直长直导线的电流方向向上，初速度为υ₀的电子平行于直导线竖直向上射出，不考虑电子的重力，则电子将（）

    A．向右偏转，速率不变  B． 向左偏转，速率改变

    C．向左偏转，速率不变  D． 向右偏转，速率改变

一辆质量为m的汽车在平直公路上，以恒定功率P行驶，经过时间t，运动距离为x，速度由v₁变为最大速度v_m，其v-t图像如图所示。已知汽车所受阻力大小恒为f，v₁时的加速度为a，则下列表达式正确的是（    ）

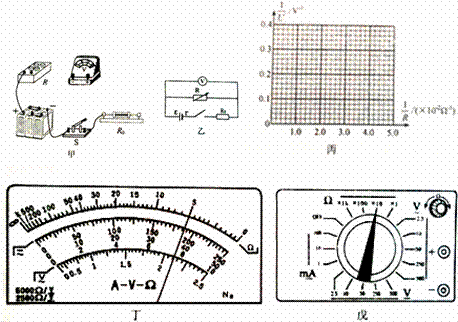

某研究性学习小组欲用电压表V、电阻箱R、定值电阻R₀、开关S和若干导线测定某电池组的电动势．

①在图甲中，根据图乙电路图用笔画线代替导线，将实物图连接成完整的实验电路．

②闭合开关S，调整电阻箱阻值R，读出电压表V相应示数U．该学习小组测出大量数据，分析筛选出如表所示的R、U数据，并计算相应的与的值．请用表中数据在图丙坐标纸上描点，并作用﹣图线．

R/Ω                         166           71.4          50.0          33.3          25.0          20.0

U/V                          7.7            5.4            4.5            3.6            2.9            2.5

I/R（×10^﹣2Ω^﹣1）     0.60          1.40          2.00          3.00          4.00          5.00

I/U/V^﹣1                    0.13          0.19          0.22          0.28          0.34          0.40

③从图线中可求得待测电池组的电动势E=　   　V

④根据该小组设计的实验电路，会存在系统误差，试分析测得的电动势比实际电动势偏　 　（填“大”或“小”）．

⑤若要测该电池组的内阻，应知道定值电阻的阻值，用多用表测量该定值电阻的表盘指针如图丁所示，欧姆档位如图戊所示，则知定值电阻的阻值是    　Ω

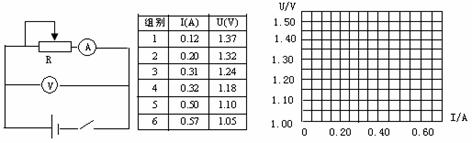

25、              用电流表和电压表测定电池的电动势E和内电阻r，所用的电路如图所示，一位同学测得六组数据如下表中所示。

    (1)根据这些数据在图中作出U-I图线。

（2）根据图线得出电池的电动势E=__________V,电池的内电阻r= ____________ Ώ。

如图电路所示，当ab两端接入100V电压时，cd两端为20V；当c d两端接入100V电压时，ab两端电压为50V，则R₁∶R₂∶R₃之比是（  ）

A．4∶2∶1     B．2∶1∶1

C．3∶2∶1     D．以上都不对

如图所示为某一点电荷Q产生的电场中的一条电场线，A、B为电场线上的两点，一电子以某一速度沿电场线由A运动到B的过程中，动能增加，则可以判断（）

A．电场线方向由B指向A

B． 场强大小E_A＞E_B

C． Q为负电荷，则Q在B点右侧

D． Q不可能为正电荷

一艘轮船以速度15m/s匀速运动，它所受到的阻力为1.2×10⁷N，发动机的实际功率是（　　）

A．1.8×10⁵kw       B．9.0×10⁴kw       C．8.0×10⁴kw       D．8.0×10³kw

如图所示，水平放置的两平行金属板A、B构成电容器，电容为C，极板间距为d，开始时两板均不带电，让有小孔的A板接地．在A板小孔的正上方高h的O点有带电油滴一滴一滴地滴下，已知油滴每滴的质量为m，电量为q，且每滴落到B板后，都会将电荷全部传给B板（A板的下表面也会同时感应出等量异种的电荷）．试求：

（1）第几滴油滴将在A、B间做匀速运动？

最终B板的带电量是多少？

如图所示，带电小球A、B所带的电荷量分别为Q_A、Q_B，都用长为L的丝线悬挂在O点．静止时A、B相距为d．为使平衡时A、B间距离减为，则下列方法可采用的是（　　）

A．将小球A、B的质量都增加到原来的2倍

B．将小球B的质量增加到原来的8倍

C．将小球A、B的电荷量都减小到原来的一半

D．将小球A、B的电荷量都减小到原来的一半，同时将小球B的质量增加到原来的8倍

图示为J0411多用电表示意图，其中A、B、C三个可调节的部件，某同学在实验室中用它测量一阻值约为1kΩ～3kΩ的电阻．他测量的操作步骤如下：

（1）调节可调部件A（填相应部件处所标字母），使电表指针指向    ．

（2）调节选择开关B，使它的尖端指向     倍率档．

（3）将红、黑表笔分别插入正、负插孔中，两笔尖相互接触，调节可动部件C（填相应部件处所标字母），使电表指针指向欧姆零刻度位置．

（4）将两只表笔分别与待测电阻两端相接，进行测量读数．

（5）若电表的示数如图所示，则该待测电阻的阻值是    ．

一物块从粗糙斜面底端，以某一初速度开始向上滑行，到达某位置后又沿斜面下滑到底端， 则物块在此运动过程中（    ）

A. 上滑时的摩擦力小于下滑时的摩擦力

B. 上滑时的摩擦力大小等于下滑时的摩擦力大小

C. 上滑时的加速度小于下滑时的加速度

D. 上滑的时间大于下滑的时间

如图所示，两平行金属板间有一匀强电场，板长为L，板间距离为d，在板右端L处有一竖直放置的光屏M，一带电荷量为q，质量为m的质点从两板中央射入板间，最后垂直打在M屏上，则下列结论正确的是（　　）

A．板间电场强度大小为

B．板间电场强度大小为

C．质点在板间的运动时间和它从板的右端运动到光屏的时间相等

D．质点在板间的运动时间大于它从板的右端运动到光屏的时间

如图所示，在第二和第三象限的两个正方形区域内（包括外边界上）分别存在着两匀强磁场，磁感应强度的大小相等、方向相反，且都垂直于xoy平面．某带电粒子质量为m，电量为-q，每次均从P（-d，d）点沿x轴正方向射入磁场I．当入射速度为v₀时，粒子从P点正下方（-d，）处射出磁场，不计重力．

（1）求磁感应强度大小；

（2）若入射速度为5v₀时，求粒子离开磁场的位置坐标；

（3）若粒子经过区域II后从第四象限离开磁场，求粒子入射速度的范围．

如图，一质量为m，带电荷量为﹣q的小球，在带有等量异种电荷的两平行金属板间处于静止状态，两平行金属板间的电场强度为多大？方向如何？

关于超重和失重，下列说法正确的是（      ）

A．超重就是物体受的重力增加了   B．失重就是物体受的重力减少了

C．完全失重就是物体一点重力都没有了

D．不论超重、失重或完全失重，物体所受的重力是不变的

关于功和能，下列说法正确的是（　　）

A．功有正负，因此功是矢量

B．功是能量转化的量度

C．能量的单位是焦耳，功的单位是瓦特

D．物体发生1m位移过程中，作用在物体上大小为1N的力对物体做的功一定为1J

随着生活水平的提高，电视机已进入千家万户，显像管是电视机的重要组成部分．如图2所示为电视机显像管及其偏转线圈L的示意图．如果发现电视画面的幅度比正常时偏小，不可能是下列哪些原因引起的 (　　)

A．电子枪发射能力减弱，电子数减少

B．加速电场的电压过高，电子速率偏大

C．偏转线圈匝间短路，线圈匝数减少

D．偏转线圈的电流过小，偏转磁场减弱

图中的实线为点电荷的电场线，M、N两点在以点电荷为圆心的同一圆上，下列说法正确的是（    ）

　   A． M处的电场强度比N处的大     B． M处的电场强度比N处的小

　   C． M、N处的电场强度大小相等   D．  M、N处的电场强度方向不同

如图所示为匀强电场中的一组等势面，若A、B、C、D相邻两点间的距离都是2cm，P点到A点距离为1.4cm，e=﹣1.6×10^﹣19C．求：①场强的大小与方向；②P点的电势；③电子在P点的电势能．

如图，是某电场中的一条直电场线，一电子（重力不计）从a点由静止释放，它将沿直线向b点运动，则可判断（）

    A． 该电场一定是匀强电场

    B． 场强E_a一定小于E_b

    C． 电子具有的电势能E_Pa一定大于E_Pb

    D． 两点的电势φ_a一定低于φ_b
