有一个小灯泡上标有“4 V，2 W”的字样，现在要用伏安法描绘这个灯泡的I—U图线．现有下列器材供选用：

A．电压表(0～5 V，内阻约10 kΩ)             B．电压表(0～15 V，内阻约20 kΩ)

    C．电流表(0～3 A，内阻约1 Ω)          D．电流表(0～0.6 A，内阻约0.4 Ω)

E．滑动变阻器(10 Ω，2 A)              F．滑动变阻器(500 Ω，1 A)

G．学生电源(直流6 V)、开关、导线若干

（1）实验中所用电压表应选     ，电流表应选用     ，滑动变阻器应选用     ．

（2）在虚线框内画出实验电路图，并标明各元件。

（3）利用实验数据绘出小灯泡的伏安特性曲线如图(乙)所示，分析曲线说明小灯泡电阻变化的特点：

                                                           。

（4）若把电器元件Z和小灯泡接入如图(丙)所示的电路中时，通过Z的电流为0.22A，已知A、B两端电压恒为2.5V，则此时灯泡L的功率约为        W（保留两位有效数字）

一带电油滴在匀强电场E中从a到b的运动轨迹如图虚线所示，电场方向竖直向下，不计空气阻力，此带电油滴从a到b的过程中，能量变化情况是

A、动能减小     B、电势能增加     C、重力势能和电势能之和减小   D、动能和电势能之和增加

如图所示为风速测量装置，风叶转动带动永磁铁同步转动，交流电表的示数值反映风速的大小，则（　　）

A．风速越大，电表的示数越大

B．电表的测量值是电流的平均值

C．电表的测量值是电压的最大值

D．风叶转动一周，线圈中电流方向改变一次

下列各图中所画的电场线，正确的是（                                   ）

　   A．（1）（2）和（4）  B． 只有（4）     C． 只有（3）     D． （2）和（3）

过去几千年来，人类对行星的认识与研究仅限于太阳系内，行星“51 peg  b”的发现拉开了研究太阳系外行星的序幕。“51 peg  b”绕其中心恒星做匀速圆周运动，周期约为4天，轨道半径约为地球绕太阳运动半径为1/20，该中心恒星与太阳的质量比约为（  ）

A．1/10            B．1             C．5            D．10

某同学要测量一均匀新材料制成的圆柱体的电阻率ρ．步骤如下：

（1）用游标为20分度的卡尺测量其长度如图1，由图可知其长度为L=　    　mm；

（2）用螺旋测微器测量其直径如图2，由图可知其直径为D=　             　mm；

（3）用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图3，则该电阻的阻值约为R=　     　Ω．

（4）该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：

待测圆柱体电阻R

电流表A₁（量程0～4mA，内阻约50Ω）；      电流表A₂（量程0～10mA，内阻约30Ω）

电压表V₁（量程0～3V，内阻约10kΩ）；      电压表V₂（量程0～15V，内阻约25kΩ）

直流电源E（电动势4V，内阻不计）；

滑动变阻器R₁（阻值范围0～15Ω，允许通过的最大电流2.0A）

滑动变阻器R₂（阻值范围0～2kΩ，允许通过的最大电流0.5A）

开关S、导线若干

为使实验误差较小，要求测得多组数据进行分析，请在框中画出测量的电路图4，并标明所用器材的代号．

（5）根据你设计的测量电路，在图5中用实线连接好电路．

（6）圆柱体材料的电阻率表达式为ρ=　　    ．（用所测量的量字母表达）

对于库仑定律，下列说法正确的是（    ）

　   A．  凡计算两个点电荷间的作用力，就可以使用公式F=k

　   B．  两个带电小球即使距离非常近，也能用库仑定律

　   C．  相互作用的两个点电荷，不论它们的电荷量是否相同，它们之间的库仑力大小一定相等

　   D．  由公式F=知r→0时，F→∞

如图所示电路中，电源电动势E=12V，内阻r=2Ω，R₁=4Ω，R₂=6Ω，R₃=3Ω．

（1）若在C、D间连一个理想电压表，其读数是多少？

（2）若在C、D间连一个理想电流表，其读数是多少？

从以下器材中选取适当的器材，设计一个测量阻值约为15KΩ的电阻R_x的电路，要求方法简捷，R_x两端的电压从零开始变化，要尽可能提高测量的精度。

电流表A₁：量程300μA，内阻r₁为300Ω，

电流表A₂：量程100μA，内阻r₂= 500Ω，

电压表V₁：量程10V，内阻r₃约为15KΩ，

电压表V₂：量程3V，内阻r₄≈10KΩ ;

电阻R₀：阻值约为25Ω，作保护电阻用，额定电流为1A，

滑动变阻器R₁，阻值约为50Ω，额定电流为1A，

滑动变阻器R₂，阻值约为1000Ω，额定电流为1A，

电池组E：电动势4.5V，内阻很小但不可忽略，

开关及导线若干。

(1)应选用的电流表、电压表、滑动变阻器分别是：________、        、        （填仪表代号）

(2)在方框中画出实验电路图

（3）用所测数据对应的物理量计算Rx，计算表达式为Rx=_________。

如图所示，在xOy坐标系中，两平行金属板AB、OD如图甲放置，OD与x轴重合，板的左端与原点O重合，板长L＝2 m，板间距离d＝1 m，紧靠极板右侧有一荧光屏．两金属板间电压U_AO随时间的变化规律如图乙所示，变化周期为T＝2×10^－3 s，U₀＝10³ V，t＝0时刻一带正电的粒子从左上角A点，以平行于AB边v₀＝1 000 m/s的速度射入板间，粒子带电荷量为q＝1×10^－5 C，质量m＝1×10^－7 kg.不计粒子所受重力．求：

（1）粒子在板间运动的时间．

（2）粒子打到荧光屏上的纵坐标．

（3）粒子打到屏上的动能．

在匀强磁场中，有一个接有电容器的单匝导线回路，如图所示，已知C=20 μF，L₁=5cm，L₂=8cm，磁场以5×10^﹣2 T/s的速率增加，则（　　）

A．电容器上极板带负电，带电荷量为4×10^{﹣5 C}

B．电容器上极板带正电，带电荷量为4×10^{﹣5 C}

C．电容器上极板带负电，带电荷量为4×10^{﹣9 C}

D．电容器上极板带正电，带电荷量为4×10^{﹣9 C}

如图，P和Q为两平行金属板，板间电压为U，在P板附近由静止释放一负粒子，不计重力．关于粒子到达Q板时的速率，下列说法正确的是

A．两板间距离越大，加速时间越长，获得的速率就越大

B．两板间距离越小，加速度越大，获得的速率就越大

C．与两板间距离无关，仅与加速电压U有关

D．以上说法都不正确

在同一水平直线上的两个不同的位置分别沿同方向抛出两小球A和B，其运动轨迹如图2所示，不计空气阻力．要使两球在空中相遇，则必须(　　)

A．先抛出A球

B．先抛出B球

C．同时抛出两球

D．使两球质量相等

在如图甲所示的电路中，L₁、L₂、L₃ 为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示，当开关 S闭合后，电路中的总电流为0.25A，则下列说法错误的是（　　）

A．L₁上的电压为L₂上电压的2倍

B．L₁消耗的电功率为0.75 W

C．L₂的电阻为12Ω

D．L₁、L₂消耗的电功率的比值小于4：1

一水平放置的圆盘绕竖直固定轴转动，在圆盘上沿半径开有一条宽度为2mm的均匀狭缝．将激光器与传感器上下对准，使二者间连线与转轴平行，分别置于圆盘的上下两侧，且可以同步的沿圆盘半径方向匀速移动，激光器连续向下发射激光束．在圆盘转动过程中，当狭缝经过激光器与传感器之间时，传感器接收到一个激光信号，并将其输入计算机，经处理后画出相应的图线．图（a）为该装置示意图，图（b）为所接收的光信号随时间变化的图线，横坐标表示时间，纵坐标表示接收到的激光信号强度，图中．

(1)利用图（b）中的数据求1s时圆盘转动的角速度

(2)说明激光器和传感器沿半径移动的方向

 (3)求图（b）中第三个激光信号的宽度△t₃

若F₁，F₂两个共点力的合力为F，则有(　　)

A．合力F一定大于任一个分力

B．合力F一定大于较小分力

C．合力的大小可能等于F₁也可能等于F₂

D．合力有可能小于任一个分力

如图所示的电路中，R₁、R₂均为定值电阻，R₃为可变电阻，电源的电动势为E，内阻为r．设理想电流表A的读数为I，理想电压表V的读数为U．当R₃滑动触头向图中a端移动时（  ）

　   A． I变大，U变小                 B． I变大，U变大    C．      I变小，U变大      D． I变小，U变小

如图所示，足够长的平行光滑金属导轨水平放置，宽度L=0.4 m，一端连接R=1Ω的电阻。导轨所在空间存在竖直向下的匀强磁场，磁感应强度B=1T。把电阻r=1Ω的导体棒MN放在导轨上，其长度恰好等于导轨间距，与导轨接触良好。导轨的电阻可忽略不计。在平行于导轨的拉力F作用下，导体棒沿导轨向右匀速运动，速度v=5 m/s。求：

（1）感应电流I和导体棒两端的电压U；

（2）拉力F的大小；

（3）拉力F的功率

（4）电路中产生的热功率

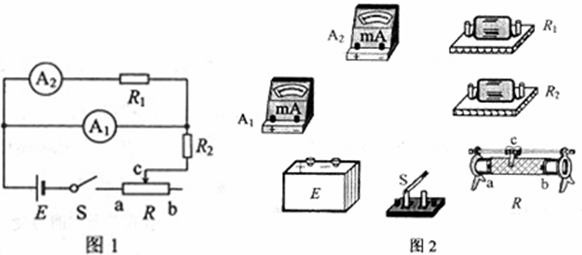

一电流表的量程标定不准确，某同学利用图1所示电路测量该电流表的实际量程I_m。所用器材有：

    量程不准的电流表，内阻r₁=10.0，量程标为5.0；

标准电流表A₂，内阻r₂=45，量程为1.0；­­­­­

标准电阻R₁，阻值10；

滑动变阻器R，总电阻约为3000；

电源E，电动势为3.0V， 内阻不计；

保护电阻R₂；开关S；导线。

回答下列问题：

（1）在答题卡上（图2所示）的实物图上画出连线。

（2）开关S闭合前，滑动变阻器的滑动端c应滑动至        端。

（3）开关S闭合后，调节滑动变阻器的滑动端，使电流表A₁满偏；若此时电流表A₂的读数为I₂，则A₁的量程I_m=              。

（4）若测量时，A₁未调到满偏，两电流表的示数如图3所示，从图中读出A₁的示数I₁=        ，A₂的示数I₂=         ；由读出的数据计算得I_m=          。（保留3位有效数字）

(5)写一条提高测量准确度的建议：

如图7所示，质量m＝2．0×10^{－3 kg}的带电小球用绝缘轻细线竖直地悬于电场中，当小球带电量q₁＝1．0×10^{－4 C}时，悬线中的张力T₁＝1．5×10^－2 N，则小球所在处的场强多大？方向如何？当小球带电量q₂＝－1．0×10^{－4 C}时，悬线中的张力T₂多大？(取g＝10 m/s²)

图7
