验证力的平行四边形定则 知识点题库

在做“验证力的平行四边形定则”的实验中，下列正确的是(　　)

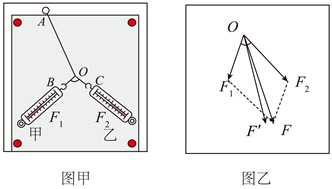

如图是“探究求合力的方法”实验示意图．将橡皮条的一端固定于A点，图甲表示在两个拉力F₁、F₂的共同作用下，将橡皮条的结点拉长到O点；图乙表示准备用一个拉力F拉橡皮条，图丙是在白纸上根据实验结果画出的力的合成图示．

用弹簧测力计寻找合力与分力等效替代的实验过程中，

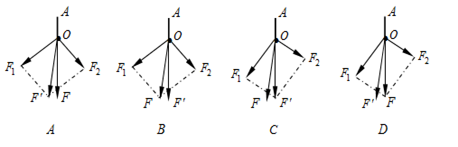

在“探究力的平行四边形定则”实验中，下列实验要求中不正确的是（   ）

在探究求合力的方法时，先将橡皮条的一端固定在水平木板上，另一端系上带有绳套的两根细绳．实验时，需要两次拉伸橡皮条，一次是通过两细绳用两个弹簧秤互成角度地拉橡皮条，另一次是用一个弹簧秤通过细绳拉橡皮条．

在“验证力的平行四边形定则”的实验中，用两个弹簧秤把橡皮条拉到一定长度并记下结点0及两个的大小与方向后，再改用一个弹簧秤拉时，也要把橡皮条拉到，并记下．在坐标图中已画出两弹簧秤拉力的图示，已知方格每边长度表示1.0N，试用作图法画出合力F的图示，并由此得出合力F的大小为N．

某同学利用拉力传感器来验证力的平行四边形定则，实验装置如图1所示．在贴有白纸的竖直板上，有一水平细杆MN，细杆上安装有两个可沿细杆移动的拉力传感器A、B，传感器与计算机相连接．两条不可伸长的轻质细线AC、BC（AC＞BC）的一端结于C点，另一端分别与传感器A、B相连．结点C下用轻细线悬挂重力为G的钩码D．实验时，先将拉力传感器A、B靠在一起，然后不断缓慢增大两个传感器A、B间的距离d，传感器将记录的AC、BC绳的张力数据传输给计算机进行处理，得到如图2所示张力F随距离d的变化图线．AB间的距离每增加0.2m，就在竖直板的白纸上记录一次A、B、C点的位置．则在本次实验中，所用钩码的重力G=N；当AB间距离为1.00m时，AC绳的张力大小F_A=N；实验中记录A、B、C点位置的目的是．

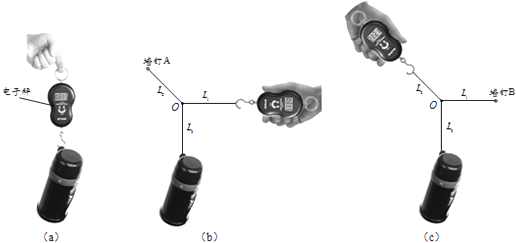

一同学用电子秤、水壶、细线、墙钉和贴在墙上的白纸等物品，在家中验证力的平行四边形定则．

①如图（a），在电子秤的下端悬挂一装满水的水壶，记下水壶时电子秤的示数F；

②如图（b），将三细线L₁、L₂、L₃的一端打结，另一端分别拴在电子秤的挂钩、墙钉A和水壶杯带上．水平拉开细线L₁ ， 在白纸上记下结点O的位置、和电子秤的示数F₁；

③如图（c），将另一颗墙钉B钉在与O同一水平位置上，并将L₁拴在其上．手握电子秤沿着②中L₂的方向拉开细线L₂ ， 使和三根细线的方向与②中重合，记录电子秤的示数F₂；

④在白纸上按一定标度作出电子秤拉力F、F₁、F₂的图示，根据平行四边形定则作出F₁、F₂的合力F′的图示，若，则平行四边形定则得到验证．



在“验证力的平行四边形定则”实验中。

某实验小组用一只弹簧测力计和一个量角器等器材验证力的平行四边形定则，设计了如图所示的实验装置，固定在竖直木板上的量角器的直边水平，橡皮筋的一端固定于量角器的圆心O的正上方A处，另一端系绳套1和绳套2，主要实验步骤如下：

①弹簧测力计挂在绳套1上竖直向下拉橡皮筋，使橡皮筋的结点到达O点处，记下弹簧测力计的示数F；

②弹簧测力计挂在绳套1上，手拉着绳套2，缓慢拉橡皮筋，使橡皮筋的结点到达O处，此时绳套1沿0°方向，绳套2沿120°方向，记下弹簧测力计的示数 ；

③根据力的平行四边形定则计算绳套1的拉力 ________；

④比较_________即可初步验证；

⑤只改变绳套2的方向，重复上述试验步骤．

回答下列问题：

验证“力的平行四边形定则”，如图所示，实验步骤如下：

①用两个相同的弹簧测力计互成角度拉细绳套，使橡皮条伸

长，结点到达纸面上某一位置，记为O₁；

②记录两个弹簧测力计的拉力F₁和F₂的大小和方向；

③只用一个弹簧测力计，将结点仍拉到位置O₁ ， 记录弹簧测力计的拉力F₃的大小和方向；

④按照力的图示要求，作出拉力F₁、F₂、F₃；

⑤根据力的平行四边形定则作出F₁和F₂的合力F；

⑥比较F₃和F的一致程度．

在“探究求合力的方法”实验中，现有木板、白纸、图钉、橡皮筋、细绳套和弹簧秤。

在“探究求合力的方法”的实验中，某小组利用如图所示的装置完成实验，橡皮条的一端C固定在木板上，用两只弹簧测力计把橡皮条的另一端拉到某一确定的O点.



有同学利用如图所示的装置来验证力的平行四边形定则：在竖直木板上铺有白纸，固定两个光滑的滑轮A和B，将绳子打一个结点O，每个钩码的重量相等，当系统达到平衡时，根据钩码个数读出三根绳子的拉力 ，回答下列问题：

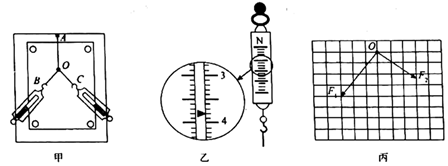

某同学做“验证力的平行四边形定则”的实验，安装好的实验器材如图甲所示，图中A为固定橡皮条图钉，O为橡皮条与细绳的结点，OB和OC为细绳。图乙是某次实验时OB细绳所连接的弹簧测力计的指针指示情况。

请回答下列问题：



某同学采用如图所示的装置做“验证力的平行四边形定则”实验， 为橡皮绳， 与 为绳套，某次测量中先用两弹簧测力计甲、乙将橡皮绳与绳套的结点拉到 点，甲、乙两测力计的示数分别为 、 ，后用一根弹簧测力计丙将结点拉到 点，图乙为各力的图示。

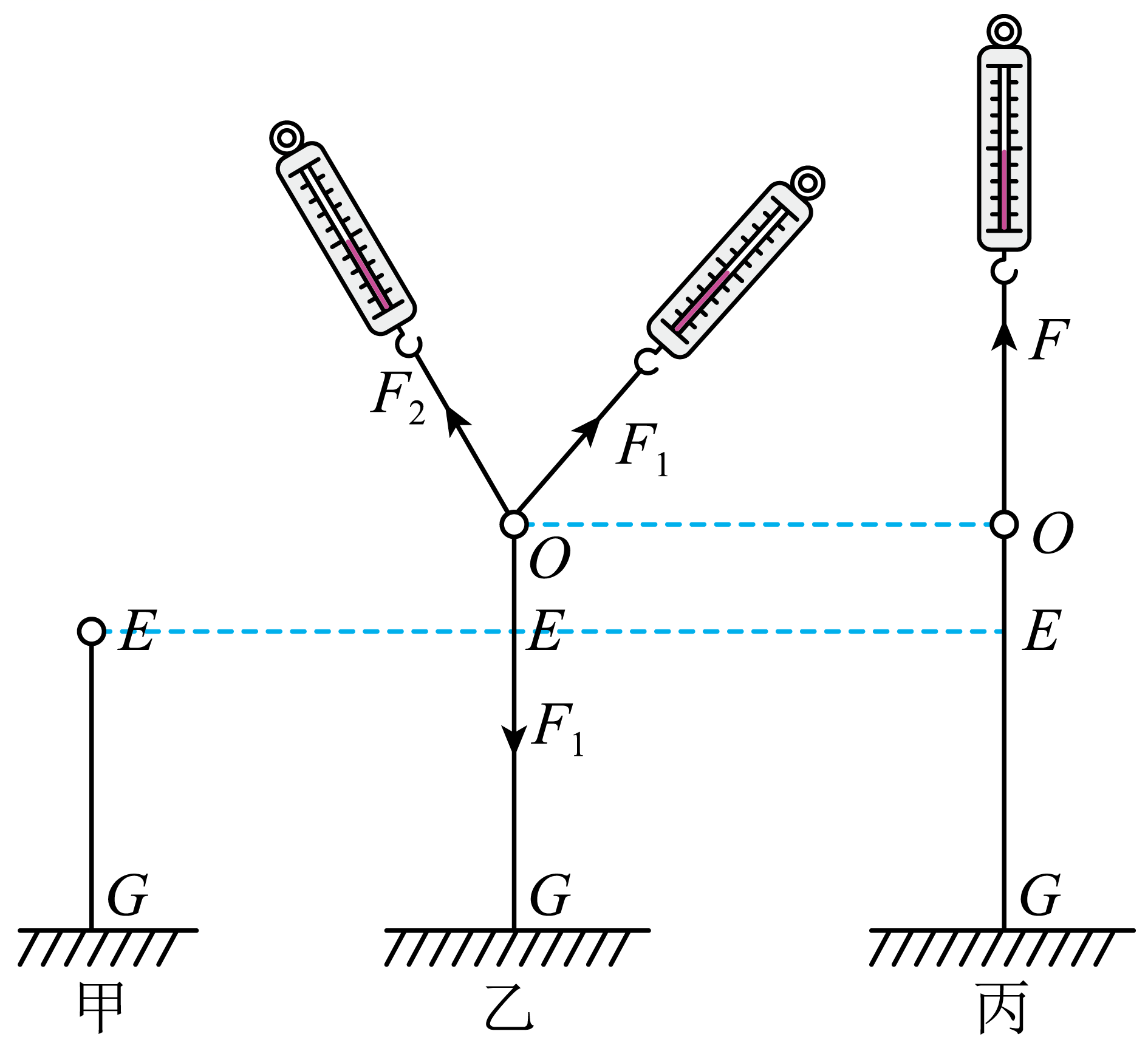

如图（甲）所示，轻质小圆环挂在橡皮条的一端，另一端固定，橡皮条的长度为GE。在图（乙）中，用于通过两个弹簧测力计共同拉动小圆环，小圆环受到拉力F₁、F₂、F₃三力共同作用，静止于O点，橡皮条伸长的长度为EO。撤去F₁、F₂ ， 改用一个力F单独拉住小圆环，仍使它静止于O点，如图（丙）所示。图（乙）和图（丙）中圆环要拉到O点位置的原因是什么（   ）
