交变电流的产生及规律 知识点题库

如图所示，图线a是线圈在匀强磁场中匀速转动时所产生正弦交流电的图象，当调整线圈转速后，所产生正弦交流电的图象如图线b所示，以下关于这两个正弦交流电的说法正确的是（　　）

如图所示为一小型交流发电机模型，矩形线圈在匀强磁场中绕中心轴以较小的角速度转动，线圈通过两滑环与电刷和电流表相连，在实验中可看到（　　）

如图是一电热水壶的铭牌，由铭牌可知，该电热水壶在额定电压下工作时，所使用的交流电压的最大值为V，交流电的周期为s．

电器名称：电热水壶

型　　号：WK﹣9016B

额定电压：220V

工作频率：50Hz

额定功率：2 200W．

交流发电机工作时，电动势瞬时值表达式为e=E_msinωt,若将电枢的转速提高1倍，同时将电枢所围面积减小一半，其他条件不变。则其电动势瞬时值的表达式为.

我国照明电压的瞬时值表达式为e=220 sin 100πt V，它的周期是，在1s内电流的方向改变次，电压最大值为．

如图所示，在第一个周期时间内，线圈转到中性面的时刻为末，此时穿过线圈的磁通量（填最大，最小或零．下同），流过线圈的电流为．在0.02s末时刻，线圈在磁场中的位置是．

实验室里的交流发电机可简化为如图所示的模型，正方形线圈（电阻不计）在水平匀强磁场中，绕垂直于磁感线的OO′轴匀速转动．今在发电机的输出端接一个电阻R和理想电压表，并让线圈每秒转25圈，读出电压表的示数为10V．已知R=10Ω，线圈电阻忽略不计，下列说法正确的是（　　）

如图所示，面积为0.02m²、内阻不计的100匝矩形线圈ABCD，绕垂直于磁场的轴OO′匀 速转动，转动的角速度为100rad/s，匀强磁场的磁感应强度为 T．矩形线圈通过滑环与理想变压器相连，触头P可移动，副线圈所接电阻R=50Ω，电表均为理想交流电表．当线圈平面与磁场方向平行时开始计时．求：

边长为L的正方形的n匝线框在匀强磁场B中以角速度ω匀速转动，设灯泡的电阻为R，其它电阻不计．从如图位置开始计时，则

欲增大交流发电机的感应电动势而不改变频率，下面措施中不能采用的是（  ）

如图所示，匀强磁场的磁感应强度为B＝0.5 T，矩形线圈的匝数N＝100匝，边长_Lab＝0.2 m，_Lbc＝0.1 m，以3 000 r/min的转速匀速转动，若从线圈平面通过中性面时开始计时，试求：

图甲是小型交流发电机的示意图，两磁极N、S间的磁场可视为水平方向的匀强磁场， 为交流电流表。线圈绕垂直于磁场的水平轴OO′沿逆时针方向匀速转动，从图示位置开始计时，产生的交变电流随时间变化的图象如图乙所示。以下判断正确的是(   )

如图为小型旋转电枢式交流发电机的原理图，其矩形线圈在磁感应强度为B的匀强磁场中，绕垂直于磁场方向的固定轴OO′匀速转动，线圈的两端经集流环和电刷与电阻R=10Ω连接，t=0时线圈以T=0.02s的周期从图中位置开始转动，转动时理想交流电压表示数为10 V.则（   ）

一个小型交流发电机的原理示意图如图所示，两磁极N、S间的磁场可视为水平方向的匀强磁场，线圈绕垂直于磁场的水平轴 匀速转动。当线圈平面转到与水平面成 角时，线圈产生的电动势为 ，则该发动机所产生的电动势的有效值为（   ）

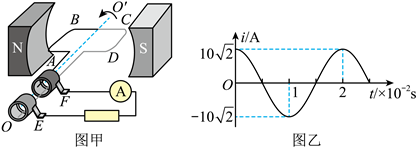

图甲是小型交流发电机的示意图，线圈绕水平轴 匀速转动， 为交流电流表。从图示位置开始计时，产生的交变电流随时间变化的图像如图乙所示。则（　　）

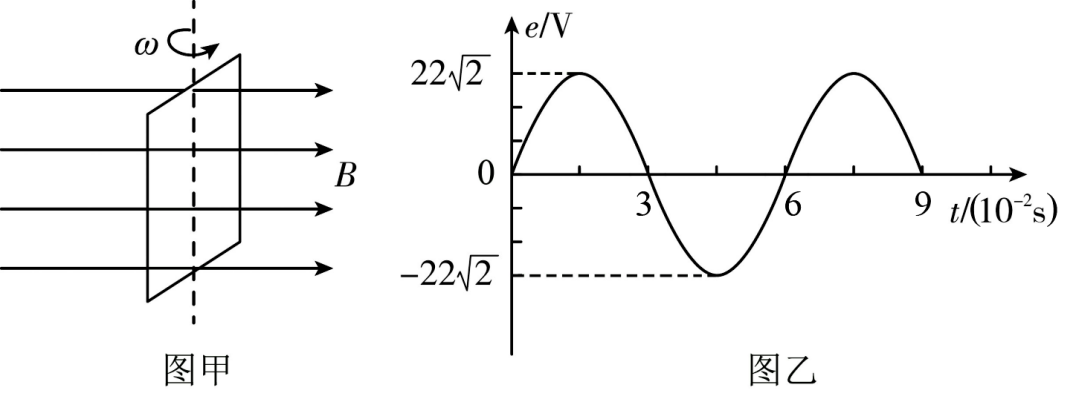

如图甲所示，在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动。产生的电动势随时间变化的规律如图乙所示。下列说法正确的是（   ）

如图所示矩形线框置于磁场中，该磁场可视为匀强磁场。线框通过导线与电阻构成闭合电路，线框在磁场中绕垂直于磁场方向的转轴逆时针匀速转动，下列说法正确的是（   ）

手摇式发电机的简化如图，发电机线圈内阻为1Ω，产生的电动势随时间变化的规律为。现将发电机与阻值为9Ω的灯泡组成闭合电路，图示位置为线框平面与磁感线平行，若灯丝电阻不随温度变化，下列说法正确的是（   ）

图甲是一台小型发电机的构造示意图，线圈逆时针转动，产生的电动势e随时间t变化的正弦规律图像如图乙所示。发电机线圈的内电阻不计，外接灯泡的电阻为12Ω。下列说法正确的是（   ）

一个50匝的闭合矩形金属线圈在匀强磁场中绕垂直于磁感线的固定轴匀速转动，穿过该线圈的磁通量随时间按如图所示规律变化，已知线圈的电阻为2Ω，则（   ）
