磁场和重力场的复合 知识点题库

如图所示的虚线区域内，充满垂直于纸面向里的匀强磁场和竖直向下的匀强电场。一带电粒子a（不计重力）以一定的初速度由左边界的O点射入磁场、电场区域，恰好沿直线由区域右边界的O′点（图中未标出）穿出。若撤去该区域内的磁场而保留电场不变，另一个同样的粒子b（不计重力）仍以相同初速度由O点射入，从区域右边界穿出，则粒子b（    ）

如图所示，两个相同的半圆形光滑绝缘轨道分别竖直放置在匀强电场E和匀强磁场B中，轨道两端在同一高度上，两个相同的带正电小球a、b同时从轨道左端最高点由静止释放，且在运动中始终能通过各自轨道的最低点M、N ， 则（   ）

如图甲所示为一个质量为m、带电荷量为+q的圆环，可在水平放置的足够长的粗糙细杆上滑动，细杆于磁感应强度为B的匀强磁场中．现给圆环向右的初速度v₀ ， 在以后的运动过程中，圆环运动的速度﹣时间图象可能是下列选项中的（  ）

某空间存在着如图所示的足够大的沿水平方向的匀强磁场．在磁场中A、B两个物块叠放在一起，置于光滑水平面上，物块A带正电，物块B不带电且表面绝缘．在t₁=0时刻，水平恒力F作用在物块B上，物块A、B由静止开始做加速度相同的运动．在A、B一起向左运动的过程中，以下说法正确的是（   ）

如图所示，质量为M=2.0kg的小车A静止在光滑水平面上，A的右端停放有一个质量为m=0.10kg带正电荷q=5.0×10^﹣2 C的小物体B，整个空间存在着垂直纸面向里磁感应强度B=2.0T的匀强磁场．现从小车的左端，给小车A一个水平向右的瞬时冲量I=26N•s，使小车获得一个水平向右的初速度，此时物体B与小车A之间有摩擦力作用，设小车足够长，g取10m/s² ． 求：

如图所示，一质量为m，电荷量为q的带正电绝缘体物块位于高度略大于物块高的水平宽敞绝缘隧道中，隧道足够长，物块上、下表面与隧道上下表面的动摩擦因数均为μ，整个空间存在垂直纸面向里、磁感应强度为B的匀强磁场．现给物块水平向右的初速度v₀ ， 空气阻力忽略不计，物块电荷量不变，则整个运动过程中，物块克服阻力做功可能为（   ）

如图所示，空间存在垂直于纸面向里的磁感应强度为B的匀强磁场，场内有一绝缘的足够长的直杆，它与水平面的倾角为θ，一带电量为﹣q质量为m的带负电小球套在直杆上，从A点由静止沿杆下滑，小球与杆之间的动摩擦因数为μ，在小球以后的运动过程中，下列说法正确的是（   ）

带电油滴以水平速度v₀垂直进入磁场，并恰好做匀速直线运动，如图所示，若油滴的质量为m，磁感应强度大小为B，则下列说法正确的是（   ）

如图所示，a为带正电的小物块，b是一不带电的绝缘物块，a、b叠放与粗糙的水平地面上，地面上方有垂直纸面向里的匀强磁场，现用水平恒力F拉b物块，使a、b一起无相对滑动地向左加速运动，在加速运动阶段（   ）

狄拉克曾经预言，自然界应该存在只有一个磁极的磁单极子，其周围磁感线呈均匀辐射状分布（如图甲所示），距离它r处的磁感应强度大小为 （k为常数），其磁场分布与负点电荷Q的电场（如图乙所示）分布相似．现假设磁单极子S和负点电荷Q均固定，有带电小球分别在S极和Q附近做匀速圆周运动．则关于小球做匀速圆周运动的判断正确的是（   ）

质量为m，电量为q的带正电小物块在磁感强度为B，方向垂直纸面向里的匀强磁场中，沿动摩擦因数为μ的绝缘水平面以初速度v₀开始向左运动，如图所示．物块经时间t移动距离s后停了下来，设此过程中，q不变，则（   ）

如图所示，一个带负电的油滴以水平向右的速度v进入一个方向垂直纸面向外的匀强磁场B后，保持原速度做匀速直线运动，如果使匀强磁场发生变化，则下列判断中正确的是（　　）

如图所示，a为带正电的小物块，b是一不带电的绝缘物块（设 a、b间无电荷转移），a、b叠放于粗糙的水平地面上，地面上方有垂直纸面向里的匀强磁场．现用水平恒力F拉b物块，使a、b一起无相对滑动地向左加速，在加速运动阶段（   ）

一个质量为m=0.1 g的小滑块，带有q=5×10^－4C的电荷量，放置在倾角α=30°的光滑斜面上(绝缘)，斜面固定且置于B=0.5 T的匀强磁场中，磁场方向垂直纸面向里，如图所示，小滑块由静止开始沿斜面滑下，斜面足够长，小滑块滑至某一位置时，要离开斜面(g取10 m/s²)．求：

如图所示，在 坐标平面的第一象限内有一沿y轴负方向的匀强电场，在第四象限内有一垂直于平面向里的匀强磁场。现有一质量为m､电量为 的粒予（重力不计）从P点（0， L）处以初速度 沿x轴正方向射入电场，经电场和磁场的偏转后从Q点（0，5L）再次进入电场，其速度方向与x轴的正方向成 角。求：

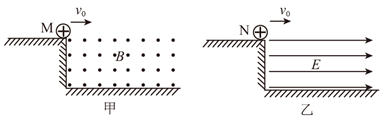

如图甲所示，一个带正电的小球M从光滑绝缘桌面的边缘以水平向右的速度v₀抛出，离开桌面后进入垂直纸面向外的匀强磁场，最后落到地板上，此过程中，M在水平方向的分速度一直向右；如图乙所示，一个带正电的小球N从光滑绝缘桌面的边缘以水平向右的速度v₀抛出，离开桌面后进入水平向右的匀强电场，最后落到地板上。甲、乙两图，桌面离地的高度相同，两球的质量和电荷量均相同，不计空气阻力，下列说法正确的是（   ）

回旋加速．器在科学研究中得到了广泛应用，其原理如图甲所示：D₁和D₂是两个中空的半圆形金属盒，置于与盒面垂直的匀强磁场中，两个D形盒接在如图乙所示的电压为U、周期为T的交流电源上，D形盒两直径之间的区域只有电场，交流电源用来提供加速电场。位于D₁的圆心处的质子源A在t=0时产生的质子(初速度可以忽略)在两盒之间被电压为U的电场加速，第一次加速后进入D形盒D₂ ， 在D形盒的磁场中运动，运动半周时交流电源电压刚好改变方向对质子继续进行加速，已知质子质量为m、带电荷量为q。半圆形D形盒所在空间只有磁场，磁场的磁感应强度为B，D形盒的半径为R，当质子被加速到最大速度后，沿D形盒边缘运动半周再将它们引出，质子的重力不计，求：

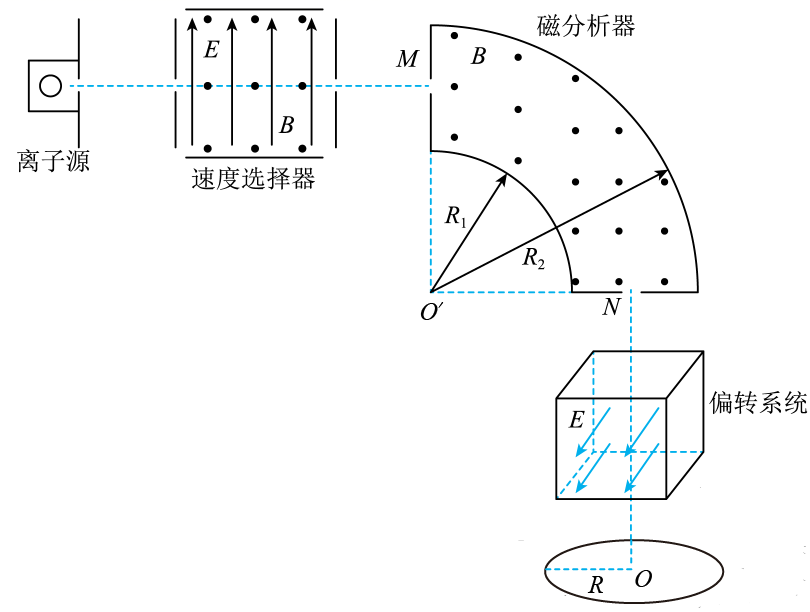

目前，我国正在集中力量开发芯片技术，而离子注入是其中一道重要的工序。如图所示是离子注入工作原理示意图，离子经加速后沿水平方向进入速度选择器，然后通过磁分析器，选择出特定比荷的离子，经偏转系统后注入处在水平面内的晶圆（硅片）。速度选择器和磁分析器中的匀强磁场的磁感应强度大小均为B，方向均垂直纸面向外；速度选择器和偏转系统中的匀强电场场强大小均为E，方向分别为竖直向上和垂直纸面向外。磁分析器截面是内外半径分别为R₁和R₂的四分之一圆环，其两端中心位置M和N处各有一个小孔；偏转系统中电场的分布区域是一边长为L的正方体，其底面与晶圆所在水平面平行。当偏转系统不加电场时，离子恰好竖直注入到晶圆上的O点。整个系统置于真空中，不计离子重力。求：

如图所示，在平面直角坐标系的轴上方存在有界匀强电场区域，电场区域的上边界和轴相交于A点，下边界与轴重合，电场强度的方向沿轴负方向，大小为。在轴下方存在长为、宽度为的矩形匀强磁场区域，磁场区域的上边界与轴重合，坐标原点与磁场区域上边界的中点重合，磁感应强度大小为B，方向垂直坐标平面向里。一个质量为 ， 电荷量为的粒子从A点由静止释放，不计粒子重力。

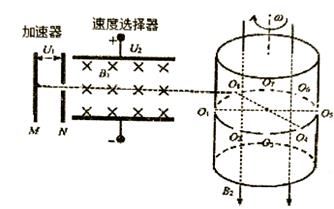

如图为实验室筛选带电粒子的装置示意图，左端加速电极M、N间的电压为 ， 中间速度选择器中存在相互垂直的匀强电场和匀强磁场，匀强磁场的场强 ， 两板电压 ， 两极板间的距离D=2cm，选择器右端是一个半径R=20cm的圆筒，可以围绕竖起中心轴顺时针转动，筒壁的一个水平圆周上均匀分布着8个小孔至 ． 圆筒内部有竖直向下的匀强磁场 ， 一电荷量为、质量为的带电粒子，从静止开始经过加速电场后匀速穿过速度选择器，圆筒不转时，粒子恰好从小孔射入，从小孔射出，若粒子碰到圆筒就被圆筒吸收，求：
