左手定则 知识点题库

带电粒子A的质量为m ， 电量为q。带电粒子B的质量为4m ， 电量为2q。两个粒子分别以相同速度垂直磁感线射入同一匀强磁场中（不计带电粒子的重力）。则两粒子做圆周运动的半径之比R _a∶R_b＝，周期之比T _a∶T_b＝。

在光滑斜面上放一长度为L=20cm的导体A，质量m=1kg，导体A通有电流I₁=5A．斜面的倾角为θ=30°如图所示为剖面图．

倾角为α的导电轨道间接有电源，轨道上放有一根金属杆ab处于静止．现垂直轨道平面向上加一匀强磁场，如图所示，磁感应强度B从零开始逐渐增加到某一值过程中，ab杆受到的静摩擦力可能（   ）

如图所示，一通电直导线静置于匀强磁场中，电流方向垂直纸面向里，关于通电导线所受的安培力的方向，下列说法正确的是（   ）

如图所示为一种自动跳闸的闸刀开关，O是转动轴，A是绝缘手柄，C是闸刀卡口，M，N接电源线，闸刀处于垂直纸面向里、磁感应强度B=1T的匀强磁场中，CO间距离10cm．当磁场力为0.2N时，闸刀开关会自动跳开．则要使闸刀开关能跳开，CO中通过的电流的大小和方向为（   ）

如图所示，把金属圆环匀速拉出磁场，下面叙述正确的是（   ）

两根相距为L的足够长的金属直角导轨如图所示放置，它们各有一部分在同一水平面内，另一部分垂直于水平面．质量均为m的金属细杆ab、cd与导轨垂直接触形成闭合回路，杆与导轨之间的动摩擦因数均为μ，导轨电阻不计，回路总电阻为2R．整个装置处于磁感应强度大小为B，方向竖直向上的匀强磁场中．当ab杆在平行于水平导轨的拉力F作用下以速度v₁沿导轨匀速运动时，cd杆也正好以速度v₂向下匀速运动．重力加速度为g．下列说法中正确的是（   ）

如图所示，一个带负电的油滴以水平向右的速度v进入一个方向垂直纸面向外的匀强磁场B后，保持原速度做匀速直线运动，如果使匀强磁场发生变化，则下列判断中正确的是（　　）

如图所示，在平面直角坐标系中，a、b、c是等边三角形的三个顶点，三个顶点处分别放置三根互相平行的长直导线，导线中通有大小相等的恒定电流，方向垂直纸面向里。对于顶点c处的通电直导线所受安培力的方向，下列说法中正确的是（   ）

在如图所示的四幅图中，正确标明了通电导线所受安培力F方向的是（   ）

2010年，上海成功举办盛大的世界博览会．回眸一下历届世博会，很多科技成果从世博会上走向世界．例如：1873年奥地利维也纳世博会上，线路意外搭错造就“偶然发明”，导致发电机变成了电动机．如图所示，是著名的电磁旋转实验，这一装置实际上就是最早的电动机．图中A是可动磁铁，B是固定导线，C是可动导线，D是固定磁铁．图中黑色部分表示汞(磁铁和导线的下半部分都浸没在汞中)，下部接在电源上．请你判断这时自上向下看，A和C转动方向为(   )

下列图中画出了带电粒子在磁场中运动方向和所受洛伦兹力的方向，其中正确的是（   ）

如图所示，条形磁铁压在水平的粗糙桌面上，它的正中间上方有一根长直导线L，导线中通有垂直于纸面向里（即与条形磁铁垂直）的电流。若将直导线L沿竖直向上方向缓慢平移，远离条形磁铁，则在这一过程中（   ）

如图所示，某种物质发射的一束竖直向上的粒子流在匀强磁场中分成3束，分别沿三条路径运动，则下列说法正确的是（   ）

如图所示，长为L的通电直导线放在倾角为θ的光滑斜面上，并处在磁感应强度为B的匀强磁场中，当B方向垂直斜面向上，则电流为I₁时导体处于平衡状态，若B方向改为竖直向上，电流为I₂时导体处于平衡状态，电流比值 应为（   ）

条形磁铁固定在水平面上，其正上方有一根通电导线，电流方向向左.不考虑导线的重力，在条形磁铁磁场的作用下，关于导线运动情况的说法正确的是（  ）

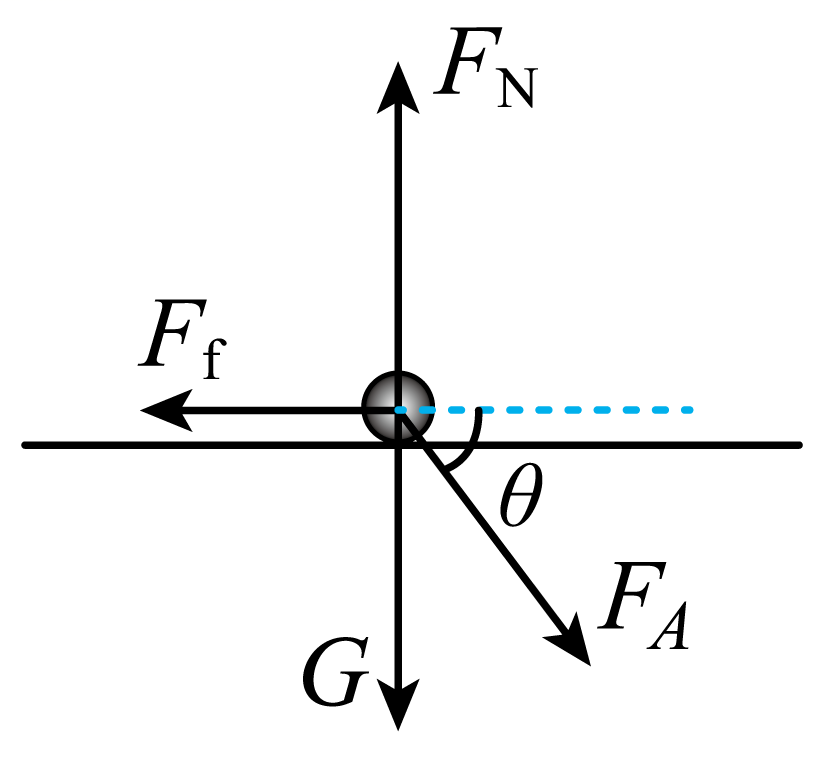

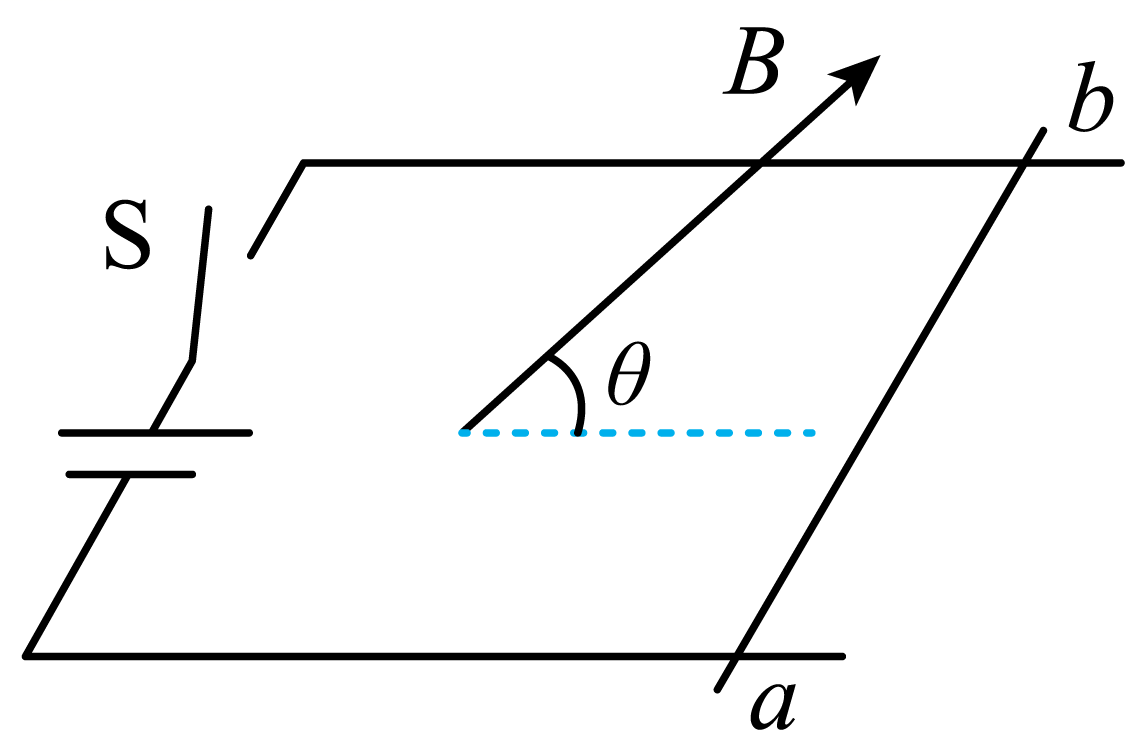

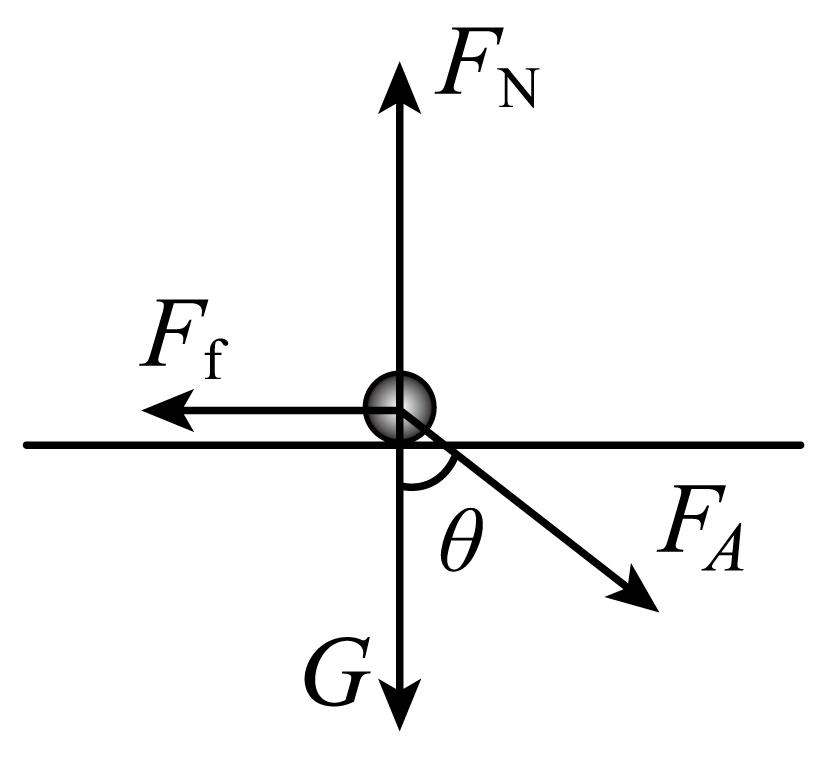

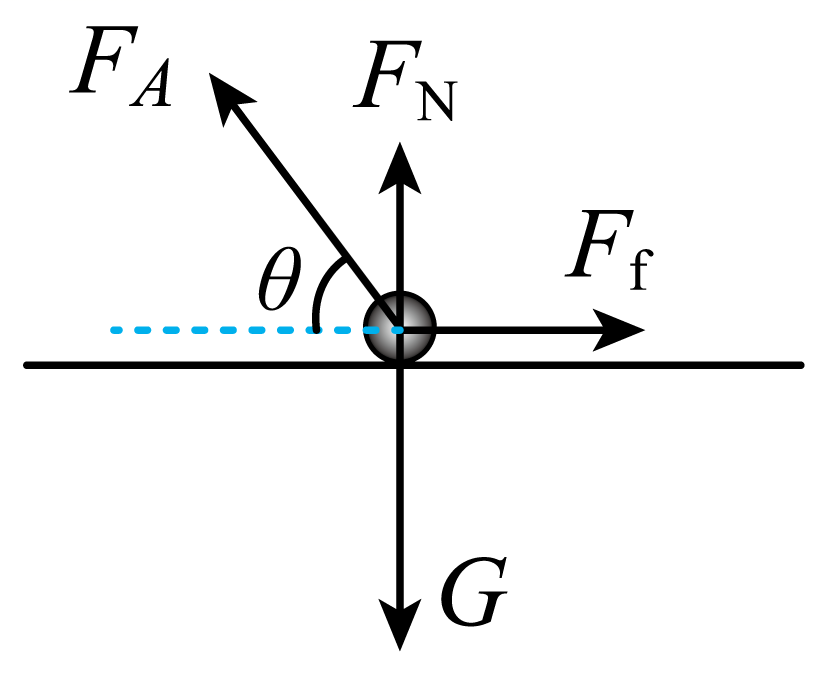

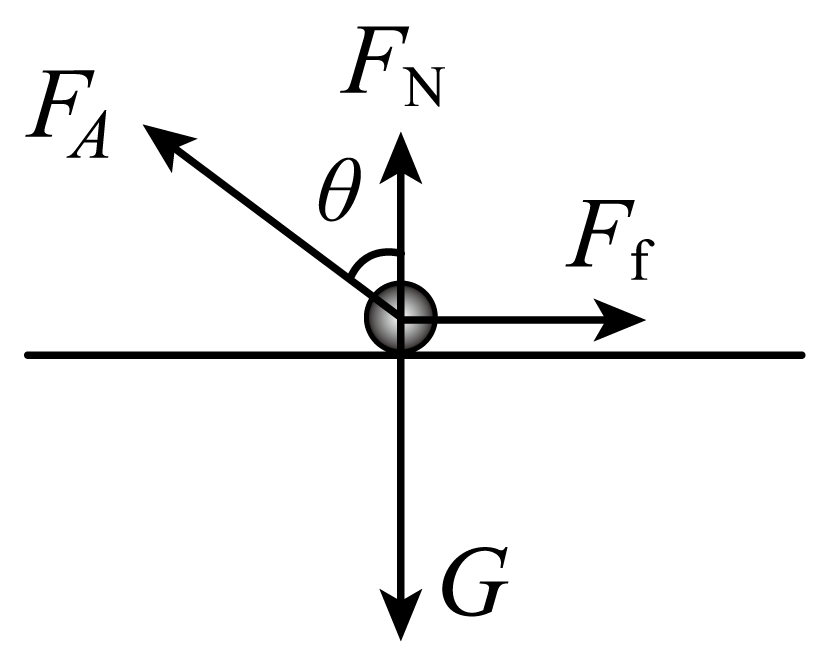

如图，质量为m的金属杆ab垂直放在水平导轨上，处在匀强磁场中，磁场方向与水平面成θ角斜向上。开关闭合后金属杆保持静止，正确表示金属杆受力示意图的是（从a端看）（   ）

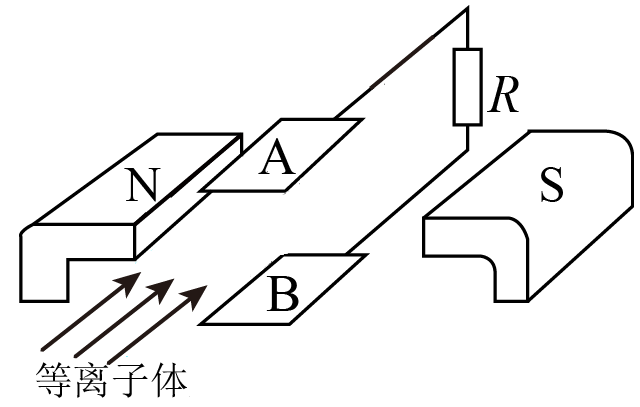

一种用磁流体发电的装置如图所示。已知等离子体（即高温下电离的气体，含有大量正、负带电粒子）以速度喷射入磁感应强度为B的匀强磁场中（速度方向与磁场方向垂直），在磁场中有两块平行金属板A、B，板间距离为d，忽略粒子的重力及粒子间的相互作用，下列说法正确的是（   ）

如图所示，afde为一边长为2L的正方形金属线框，b、c分别为af、fd的中点，从这两点剪断后，用bc直导线连接形成了五边形线框abcde、左侧有一方向与线框平面垂直、宽度为2L的匀强磁场区域，现让线框保持ae、cd边与磁场边界平行，向左匀速通过磁场区域，以ae边刚进入磁场时为计时零点。则线框中感应电流随时间变化的图线可能正确的是（规定感应电流的方向逆时针为正）（   ）

粒子物理研究中使用的一种球状探测装置横截面的简化模型如图所示。内圆区域有垂直纸面向外的匀强磁场，外圆是探测器，C、D、E是探测器上的三点。一带电粒子从A点沿径向射入磁场，经磁场偏转后打在探测器上的C点。装置内部为真空状态，忽略粒子重力及粒子间相互作用力。下列说法正确的是（   ）
