左手定则 知识点题库

如图所示，直导线处于足够大的磁场中，与磁感线成θ＝30°角，导线中通过的电流为I，为了增大导线所受的安培力，可采取的办法是(　　)

如下图所示是电视机显像管及其偏转线圈的示意图．电流方向如图所示，试判断正对读者而来的电子束将向哪边偏转(　　)

如图所示，一通电直导线与匀强磁场方向垂直，导线所受安培力的方向是（   ）


如图所示为一种自动跳闸的闸刀开关，O是转动轴，A是绝缘手柄，C是闸刀卡口，M、N接电源线，闸刀处于垂直纸面向里、磁感应强度B="1" T的匀强磁场中，CO间距离10 cm．当磁场力为0.2 N时，闸刀开关会自动跳开．则要使闸刀开关能跳开，CO中通过的电流的大小和方向为（  ）

如图所示，PQ和MN为水平、平行放置的金属导轨，相距1m ， 导体棒ab跨放在导轨上，导体棒的质量m＝0 .2 kg，导体棒的中点用细绳经滑轮与物体相连，物体质量M＝0.3 kg，导体棒与导轨间的动摩擦因数μ＝0.5.匀强磁场的 磁感应强度B＝2 T，方向竖直向下，为了使物体匀速上升，应在导体棒中通入多大的电流？方向如何？

下面的几个图显示了磁场对通电直导线的作用力，其中正确的是（   ）

下列各图中对通电导线在匀强磁场中所受安培力F的方向判断正确的是（  ）

在图中，标出了磁场B的方向、带电粒子的电性及运动方向，电荷所受洛仑兹力F的方向，其中正确的是（   ）

某同学画的表示磁场B、电流I和安培力F的相互关系如图所示，其中正确的是（　　）

如图所示，一条形磁铁放在水平桌面上，在它的左上方固定一直导线，导线与磁场垂直，若给导线通以垂直于纸面向里的电流，则（　　）

竖直放置的螺线管通有如图所示的电流，一质子从螺线管的正上方以水平向右的速度进入该螺线管产生的磁场中，此后质子将(   )

如图所示，匀强磁场磁感应强度为B，方向垂直纸向里，一长为2l的直导线折成边长相等，夹角为60°的V形，垂直置于匀强磁场中。当在该导线中通以电流强度为I的电流时，该V形通电导线受到的安培力为（   ）

已知粒子甲的质量与电荷量分别是粒子乙的4倍与2倍，粒子甲带正电，粒子乙带负电，不计重力。现让它们在匀强磁场中同一点以大小相等、方向相反的速度垂直磁场运动，磁场方向垂直纸面运动，则以下四个图中，能正确表示两粒子运动轨迹的是(   )

如图所示，一个有界匀强磁场区域，磁场方向垂直纸面向外，一个矩形闭合导线框abcd沿纸面由位置甲（左）匀速运动到位置乙（右），则（   ）

霍尔元件是一种重要的磁传感器，可用在多种自动控制系统中。长方体半导体材料厚为a、宽为b、长为c，以长方体三边为坐标轴建立坐标系 ，如图所示。半导体中有电荷量均为e的自由电子与空穴两种载流子，空穴可看作带正电荷的自由移动粒子，单位体积内自由电子和空穴的数目分别为n和p。当半导体材料通有沿 方向的恒定电流后，某时刻在半导体所在空间加一匀强磁场，磁感应强度的大小为B，沿 方向，于是在z方向上很快建立稳定电场，称其为霍尔电场，已知电场强度大小为E，沿 方向。

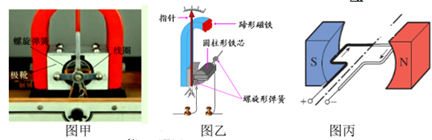

磁电式电流表的外部构造如图（甲）所示，在蹄形磁铁的两极间有一个可以绕轴转动的线圈，转轴上装有螺旋弹簧和指针如图（乙）所示。蹄形磁铁和铁芯间的磁场均匀辐向分布。当电流通过线圈时，线圈在安培力的作用下转动，如图（丙）所示，螺旋弹簧被扭动，线圈停止转动时满足NBIS=kθ，式中N为线圈的匝数，S为线圈的面积，I为通过线圈的电流，B为磁感应强度，θ为线圈（指针）偏角，k是与螺旋弹簧有关的常量。不考虑电磁感应现象，下列说法错误的是（   ）

如图所示，质量为m，长为L的铜棒 ， 用长度也为L的两根轻导线将铜棒水平悬挂在竖直向上的匀强磁场中，磁感应强度为B，当导体棒通入恒定电流I后，向外偏转，导体棒能静止在与竖直方向成=37°角的位置，取sin 37°=0.6，cos 37°=0.8，求：

下列说法正确的是（   ）

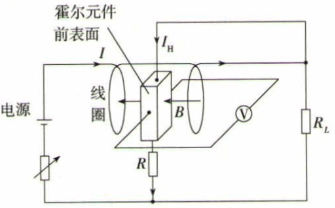

如图所示，导电物质为电子的霍尔元件位于两串联线圈之间，线圈中电流为l ，线圈间产生匀强磁场，磁感应强度大小B与l成正比，方向垂直于霍尔元件的两侧面，此时通过霍尔元件的电流为I_H ， 与其前后表面相连的电压表测出的霍尔电压 满足 ，式中 为霍尔系数， 为霍尔元件两侧面间的距离，电阻 远大于 ，霍尔元件的电阻可以忽略，则下列说法错误的是（   ）

电磁弹射就是利用电磁场来推动被弹射的物体向外运动，电磁炮就是利用电磁弹射工作的。电磁炮的原理如图所示，则炮弹导体滑块受到的安培力的方向是（   ）
