左手定则 知识点题库

在地球赤道上空，沿东西方向水平放置一根通以由西向东的直线电流，则此导线受到的安培力方向（    ）

阴极射线管的示意图如图所示. 阴极发出的电子束在阴极和阳极间强电场的作用下沿水平方向做直线运动，如果在射线管所在区域内加上垂直纸面向里的匀强磁场，则电子束的偏转方向为(    )

如图所示，水平放置的平行金属导轨MN和PQ，相距L=0.50m，导轨左端接一电阻 R=0.20Ω，磁感应强度B=0.40T的匀强磁场方向垂直于导轨平面，导体棒ac垂直导轨放在导轨上，并能无摩擦地沿导轨滑动，导轨和导体棒的电阻均可忽略不计．当ac棒以v=4.0m/s的速度水平向右匀速滑动时，求：

一个不计重力的电子，沿图中箭头所示方向进入磁场，磁场方向垂直于纸面向外，则电子的运动轨迹（　　）

如图，在水平面上放置着两根相距1m的平行金属导轨，导轨的电阻不计，在导轨的左端有滑动变阻器R、电键S、电源与导轨相连，电源电动势E=10V，内阻r=1Ω．导体棒MN长l=1m，质量m=1kg，其电阻不计，与导轨接触良好．整个装置处于方向竖直向上的匀强磁场中，磁感应强度B=0.5T．现将滑动变阻器R调到4Ω，闭合电键S，导体棒刚好能处于平衡．（设最大静摩擦力等于滑动摩擦力，g=10m/s²）求：

下列说法中正确的是（   ）

在图中，标出磁场B的方向，通电直导线中电流I的方向，以及通电直导线所受磁场力F的方向，其中正确的是（   ）

（用“•”表示磁感线垂直于纸面向外，“×”表示磁感线垂直于纸面向里；“⊙”表示电流垂直于纸面向外，“ⓧ”表示电流垂直于纸面向里．）

质量为m，带电量为q的小物块，从倾角为θ的光滑绝缘斜面上由静止下滑，整个斜面置于方向水平向里的匀强磁场中，磁感应强度为B，如图所示，若带电小物块下滑后某时刻对斜面的作用力恰好为零，下面说法中正确的是（   ）

如图（甲）所示，两平行导轨与水平面成θ角倾斜放置，电源、 电阻、金属细杆及导轨组成闭合回路，细杆与导轨间的摩擦不计。整个装置分别处在如图（乙）所示的匀强磁场中，其中可能使金属细杆处于静止状态的是（ 　 ）

如图为演示“通电导线之间通过磁场发生相互作用”的实验示意图，接通电源时，发现两导线会相互靠近或远离。已知接线柱是按如图所示方式连接的。

①请在图中虚线框中标出B导线在A导线周围产生的磁场的方向（用“×”或“·”表示）；

②在图中标出A导线所受安培力的方向。

如图甲所示，两条足够长的光滑平行金属导轨竖直放置，导轨间距为L＝1 m，两导轨的上端间接有电阻,阻值R＝2Ω,虚线OO′下方是垂直于导轨平面向里的匀强磁场,磁场磁感应强度为2 T，现将质量m＝0.1 kg、电阻不计的金属杆ab，从OO′上方某处由静止释放，金属杆在下落的过程中与导轨保持良好接触，且始终保持水平，不计导轨的电阻．已知金属杆下落0.3 m的过程中加速度a与下落距离h的关系图象如图乙所示．求：

由某种能导电的材料做成正方体物块ABCD-EFGH，质量为m，边长为l，如图所示，物块放在绝缘水平面上，空间存在垂直水平面向下、磁感应强度为B的匀强磁场。已知材料电阻可忽略不计，与水平面的动摩擦因数为 （ ），重力加速度为g。

如图所示，在蹄形磁铁两磁极间放置一阴极射线管，一束电子从A端高速射向B端，当它经过蹄形磁铁产生的磁场时，受的洛伦兹力方向（   ）

如图，阴极射线管放在蹄形磁铁两极之间，荧光屏上显示出电子束径迹向下偏转。调换磁铁南北极的位置后，电子束的径迹将（   ）

如图所示，在倾角为α的光滑“U”形金属导轨上，接触良好，放置一根长为L，质量为m的导体棒．在导体棒中通以电流I时，欲使导体棒静止在斜面上，下列外加匀强磁场的磁感应强度B的大小和方向正确的是(   )

如图所示，纸面内的 为等边三角形（OP边水平），在O，P两点放有垂直于纸面的直导线（图中未画出），O点处导线中的电流方向垂直纸面向外，P点处导线中的电流方向垂直纸面向里，每根导线在Q点产生磁场的磁感应强度大小均为B。若某时刻有一电子（电荷量为e）正好经过Q点，速度大小为v，方向垂直纸面向里，则该电子经过Q点时所受的洛伦兹力（   ）

带电粒子进入磁场时速度的方向和磁感应强度的方向如图所示，则粒子在磁场中受到的洛伦兹力垂直纸面向里的是（   ）

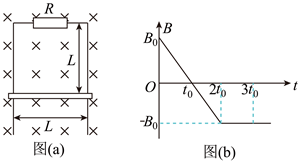

如图（a）所示，两根间距为L、足够长的光滑平行金属导轨竖直放置并固定，顶端接有阻值为R的电阻，垂直导轨平面存在变化规律如图（b）所示的匀强磁场，t=0时磁场方向垂直纸面向里。在t=0到t=2t₀的时间内，金属棒水平固定在距导轨顶端L处；t=2t₀时，释放金属棒。整个过程中金属棒与导轨接触良好，导轨与金属棒的电阻不计，则（   ）

真空中竖直放置一长直细金属导线，通以方向向上的恒定电流，俯视图如图。以导线所在位置为圆心作圆，光滑绝缘管ab水平放置，两端恰好落在圆周上。半径略小于绝缘管半径的带正电小球自a端以速度n。向b端运动过程中，下列说法正确的是(    )

我国“洛神”号潜艇研制已经取得了重大突破，开始进入试车定型阶段，该潜艇应用了超导磁流体推进器。如图是超导磁流体推进器原理图，推进器浸没在海水中，海水由前、后两面进出，左、右两侧导体板连接电源，与推进器里的海水构成回路，由固定在潜艇上的超导线圈（未画出）产生垂直于海平面向下的匀强磁场，磁感应强度为B。已知左、右两侧导体板间海水的体积为V，垂直于导体板方向单位面积上的电流为I（导体板外电流不计），下列说法正确的是（   ）
