在如图所示电路中，电源内阻不可忽略。开始时电键K₁、K₂均闭合，现先断开电键K₁ ，则电压表与电流表的示数均发生变化，设它们的示数变化量之比为M₁＝DU₁／DI₁ ，再断开电键K₂ ，两表新的示数变化量之比为M₂＝DU₂／DI₂ ，若已知R₂＜R₃ ，则比较M₁与M₂的绝对值的大小应有（）

A . M₁＞M₂； B . M₁＝M₂； C . M₁＜M₂； D . 无法确定

下图为一门电路的两个输入端A、B与输出端Z的电压信号图，由此可推断该门电路是（）

A . “与”门 B . “或”门 C . “非”门 D . “与非”门

如图所示是一个基本逻辑电路。声控开关、光敏电阻、小灯泡等元件构成的一个自动控制电路。该电路的功能是在白天无论声音多么响，小灯泡都不会亮，在晚上，只要有一定的声音，小灯泡就亮。这种电路现广泛使用于公共楼梯间，该电路虚线框N中使用的是门电路．则下面说法正确的是（）

A . R₂为光敏电阻，N 为或门电路 B . R₂为光敏电阻，N为与门电路 C . R₂为热敏电阻，N为或门电路 D . R₂为热敏电阻，N为非门电路

某课外小组准备描绘一小灯泡（2.5V 0.75 W）的伏安特性曲线，实验台上摆放有以下器材：电压表（量程 3V，内阻约 3kΩ），．电流表（量程0.6A，内阻约 0.5Ω），滑动变阻器甲和乙（其最大阻值标称值都模糊不清），干电池 2 节，单刀单掷开关，多用电表，导线若干。

（1）

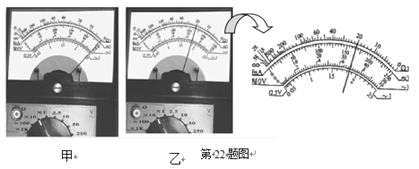

由于该实验要用到滑动变阻器，但提供的两只滑动变阻器最大阻值的标称值模糊不清，影响了他们的选择，该小组研究决定先用多用电表粗测两只滑动变阻器的最大阻值，其测量结果如甲、乙图甲示，其中乙图的测量值是 Ω ，本实验应选择（填“甲”或“乙”）滑动变阻器。
（2）
小新同学按照所选择的器材，根据实验原理连接了部分电路如右图，请你在图中画出剩余导线的连接。
（3）在闭合电键前，滑动变阻器的滑动片应位于滑动变阻器的端（填“左”或“右”）。

小华和小明在“描绘小灯泡伏安特性曲线”的实验中，将实验数据记录在下表中：

电压U /V	0.00	0.20	0.40	0.70	1.00	1.30	1.70	2.10	2.50
电流I/A	0.00	0.14	0.24	0.26	0.37	0.40	0.43	0.45	0.46

（1）实验室有两种滑动变阻器供选择：实验中选择的滑动变阻器是．（填写字母序号）

A . 滑动变阻器（阻值范围0-10 $\text{[math]}$ 、额定电流3A） B . 滑动变阻器（阻值范围0-2000 $\text{[math]}$ 、额定电流1A）

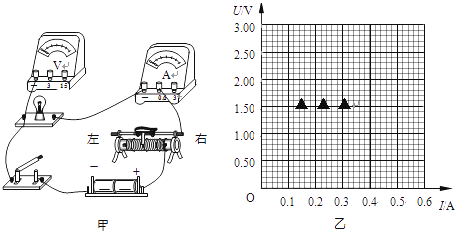

（2）在图甲中用笔画线代替导线，将实验电路连接完整．
（3）开关闭合前，滑动变阻器的滑片应滑至（选填“左”或“右”）端．
（4）
利用表中数据，在图乙中画出小灯泡的U-I图线．
（5）他们在U-I图像上找到小灯泡工作电压为2.0V时坐标点，计算此状态的电阻值时，小明提出用图像上该点的曲线斜率表示小灯泡的阻值；小华提出该点与坐标原点连线的斜率表示小灯泡的阻值．你认为（选填“小华”或“小明”）的方法正确．

用图所示的电路测量一节蓄电池的电动势和内阻．蓄电池的内阻非常小，为防止滑动变阻器电阻过小时由于电流过大而损坏器材，电路中用了一个保护电阻R₀ ，除蓄电池、滑动变阻器、开关和导线外，可供使用的实验器材还有：

A．电流表（量程0.6A）

B．电流表（量程3A）

C．电压表（量程3V）

D．电压表（量程15V）

E．定值电阻R₀ （阻值1Ω，额定功率5W）

F．定值电阻R₀ （阻值10Ω，额定功率10W）

（1）电流表选哪个（填序号）：．
（2）若电压表和电流表均为理想电表，当电流表读数I₁=0.10A时，电压表读数U₁=1.75V；调节滑动变阻器，当电流表读数I₂=0.20A时，电压表读数U₂=1.72V．则此蓄电池的电动势和内阻分别为多少E=V；r=Ω．

在“描绘小灯泡的伏安特性曲线”的实验中，除有一标有“6V，1.5W”的小灯泡、导线和开关外，还有：

A．直流电源6V（内阻不计）

B．直流电流表0～3A（内阻0.1Ω以下）

C．直流电流表0～300mA（内阻约为5Ω）

D．直流电压表0～10V（内阻约为15kΩ）

E．滑动变阻器10Ω，2A

F．滑动变阻器1kΩ，0.5A

实验要求小灯泡两端的电压从零开始变化并能进行多次测量．

（1）实验中电流表应选用，滑动变阻器应选用（均用序号表示）．
（2）在图1方框内画出实验电路图．
（3）试将图2所示器材连成实验电路．

在做“描绘小灯泡的伏安特性曲线”的实验时，所使用的电流表内阻约为几欧，电压表的内阻约为十几千欧．实验中得到了8组数据，在图甲所示的电流﹣电压（I﹣U）坐标系中，通过描点连线得到了小灯泡的伏安特性曲线．

①请你判断实验电路的连接方式，根据你的判断画出实验电路图．

②根据图甲，可确定小灯泡的功率P与U²和I²的关系，如图1的示意图中正确的是．

有两个完全相同的表头G，内电阻为R_g=100Ω，满偏电流为I_g=1mA．现将它们分别改装成量程为0.6A的电流表和量程为3V的电压表，需分别并联一个电阻R₁和串联一个电阻R₂ ，则R₁和R₂的值分别为多少？

有一个小灯泡上标有“4V，2W”的字样，现要描绘这个灯泡的伏安特性曲线．有下列器材供选用：

A．电压表（0～5V，内阻约为10kΩ）

B．电压表（0～10V，内阻约为20kΩ）

C．电流表（0～0.3A，内阻约为lΩ）

D．电流表（0～0.6A，内阻约为0.4Ω）

E．滑动变阻器（10Ω，2A）

F．学生电源（直流6V），还有电键、导线若干

①实验中所用电压表应选用（填A或B），电流表应选用（填C或D）．

②实验时要求灯泡电压从零开始并尽量减小实验误差，请在方框内画出实验电路原理图．

一电流表的满偏电流为100mA，内阻为100Ω，要把它的量程扩大到0.6A，应在电流表上（）

A . 并联一个20Ω的电阻 B . 串联一个20Ω的电阻 C . 串联一个16.7Ω的电阻 D . 并联一个16.7Ω的电阻

如图所示，其中电流表A的量程为0.06A，表盘均匀划分为30个小格，每一小格表示0.02A；R₁的阻值等于电流表内阻的 $\text{[math]}$ ；R₂的阻值等于电流表内阻的2倍，若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是（）

A . 将接线柱1、2接入电路时，每一小格表示0.04A B . 将接线柱1、2接入电路时，每一小格表示0.06A C . 将接线柱1、3接入电路时，每一小格表示0.06A D . 将接线柱1、3接入电路时，每一小格表示0.01A

有一只量程为10mA，内阻为3Ω的电流表，刻度盘共有60格

（1）若把这个电流表改装成量程为15V的电压表，应怎样改装？
（2）用（1）中改装成的电压表测量电压时，表盘上指针偏转48格，则所测电压为多大？

实验室里有一只“WA200”型的二极管，但它两端的“+”“﹣”号被磨掉了．小王想测出它的正负极，并测量它的正向电阻、反向电阻．小王先在网上查出该型二极管的正向电阻约5Ω、反向电阻约50Ω．小王在实验室找出以下器材：

电流表A，量程0.6A，内阻r_A=0.1Ω

电压表V₁ ，量程2V，内阻r_V=1kΩ

电压表V₂ ，量程3V，内阻约为2kΩ

定值电阻R₁ ，阻值R₁=40Ω

滑动变阻器R₂ ，阻值范围0﹣5Ω

电源E，电动势3V，内阻不计

开关及导线若干

（1）

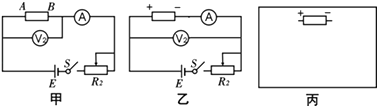

小王先在二极管两端标上A和B，按如图甲所示电路连接．他发现电流表、电压表的示数都几乎不随滑动变阻器R₂的阻值的变化而改变（电路保持安全完好），说明哪端是二极管的正极（填A、B）
（2）小王标出了二极管的正负极，接着他设计了如图乙所示的电路．某次测量中读出电压表读数为U、电流表的读数为I，则二极管“正向电阻”的精确计算式R=（用读数和字母表示）
（3）请您选用上面器材，帮小王设计一个测量二极管“反向电阻”的电路，填在图丙的方框内．要求：能够多次测量、尽量精确．

根据所学知识完成下面的题目：

（1）指针式多用电表是电路测量的常用工具。现用多用电表测量一个定值电阻的阻值（阻值约为一百多欧姆）。将红、黑表笔分别插入“+”、“−”插孔，接下来必要的操作步骤和正确的顺序是。（请将必要步骤前的序号按正确的顺序写出）
①将选择开关旋转“×10”的位置；
②将选择开关旋转“×100”的位置；
③用两支表笔的金属部分分别接触电阻的两条引线；
④根据指针所指刻度和选择开关的位置，读出电阻的阻值；
⑤将两支表笔直接接触，调整“欧姆调零旋钮”使指针指向“0 Ω”。
（2）

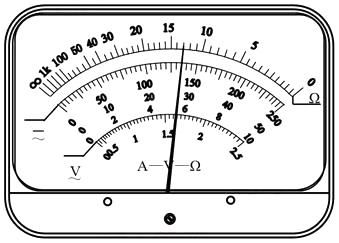

若正确测量时指针所指刻度如图所示，则这个电阻阻值的测量值是Ω。
（3）现用以下器材较准确测量上述待测电阻R_x的阻值：
A．待测电阻R_x；
B．电源E，电动势约为3.0 V，内阻可忽略不计；
C．电流表A₁ ，量程为0~50 mA，内阻r₁=20 Ω；
D．电流表A₂ ，量程为0~100 mA，内阻r₂约为5 Ω；
E．直流电压表V，量程为0~15 V，内阻约为30 kΩ；
F．滑动变阻器R₁ ，最大阻值为10 Ω，额定电流1 A；
G．滑动变阻器R₂ ，最大阻值为100 Ω，额定电流1 A；
H．单刀单掷开关S，导线若干。
①实验中电表应选用，滑动变阻器应选用；（均填写仪器前的字母）
②画出测量电阻R_x的实验电路原理图（图上要标明器材后面的字母）。
③若某次测量中电流表A₁的示数为I₁，电流表A₂的示数为I₂。则计算R_x的表达式为R_x=。（用已知量和测量量相应的字母表示）

某同学研究小灯泡的伏安特性，所使用的器材有：小灯泡L（额定电压3.8V，额定电流0.32A）；电压表V（量程3V，内阻3kΩ）；电流表A（量程0.5A，内阻0.5Ω）；固定电阻R₀（阻值1000Ω）；滑动变阻器R（阻值0～9.0Ω）；电源E（电动势5V，内阻不计）；开关S；导线若干．

（1）实验要求能够实现在0～3.8V的范围内对小灯泡的电压进行测量，画出实验电路原理图．

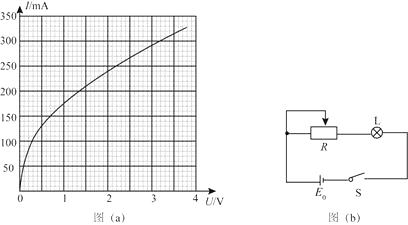

（2）实验测得该小灯泡伏安特性曲线如图（a）所示．由实验曲线可知，随着电流的增加小灯泡的电阻（填“增大”“不变”或“减小”），灯丝的电阻率（填“增大”“不变”或“减小”）．
（3）用另一电源E₀（电动势4V，内阻1.00Ω）和题给器材连接成图（b）所示的电路图，调节滑动变阻器R的阻值，可以改变小灯泡的实际功率．闭合开关S，在R的变化范围内，小灯泡的最小功率为W，最大功率为W．（结果均保留2位小数）

某实验小组成员准备测量两节干电池的电动势和内电阻．所用的器材如下：

A．待测干电池两节，每节电池电动势约为1.5V，内阻约几欧姆

B．直流电压表V₁（量程2V，内阻约2kΩ）

C．直流电压表V₂（量程3V，内阻约3kΩ）

D．定值电阻R₀（阻值约为5Ω）

E．滑动变阻器R（最大阻值为R_阻=10Ω）

F．导线和开关

（1）该小组成员设计的电路如图甲所示，请安电路图连接实物图．
（2）实验前将滑动变阻器的滑片移到一端，使滑动变阻器接入电路的电阻最大，闭合开关，这时电压表V₁、V₂的示数分别为U₀₁、U₀₂ ，则定值电阻R₀=（用U₀₁、U₀₂、R_m表示）
（3）通过调节滑动变阻器，测出多组电压表V₁、V₂的示数U₁、U₂作出U₁﹣U₂图象如图乙所示，图线与纵轴的截距为a，图线与横轴的截距为b，则两节干电池的总电动势E=，总电阻r=（用a、b、R₀表示）

某探究小组采用如图甲所示的电路测定一节干电池的电动势和内阻时，发现量程为3V的电压表出现故障不能正常使用，实验台上有一个量程为500μA，内阻R_g=200Ω灵敏电流计

和一个电阻箱R（0～9999Ω．

（1）为了把灵敏电流计改装成量程为2V的电压表继续实验，电阻箱R应调整至Ω．
（2）探究小组中一个同学用灵敏电流计和电阻箱设计了如图乙所示的实验电路，同样测出了干电池的电动势和内阻．
①多次调节电阻箱，记录灵敏电流计的示数I和电阻箱的阻值R，电源的电动势和内阻分别用E和r表示，则 $\text{[math]}$ 和R的关系式为
②然后以 $\text{[math]}$ 为纵坐标，以R为横坐标，做出 $\text{[math]}$ ﹣R图线为一直线，如图丙所示，测得直线在纵轴上的截距b=134，直线的斜率k= $\text{[math]}$ ，则该电池的电动势E=V，内阻r=Ω．

现有一特殊电池，它的电动势E约为9V，内阻r约为40Ω，已知该电池允许输出的最大电流为50mA．为了测定这个电池的电动势和内阻，某同学利用如图甲所示的电路进行实验，图中电流表的内阻R_A已经测出，阻值为5Ω，R为电阻箱，阻值范围0～999.9Ω，R₀为定值电阻，对电路起保护作用．

（1）实验室备有的定值电阻R₀有以下几种规格：本实验选用哪一种规格的定值电阻最好（）

A . 10Ω B . 50Ω C . 150Ω D . 500Ω
（2）该同学接入符合要求的R₀后，闭合开关K，调整电阻箱的阻值，读取电流表的示数，记录多组数据，作出了图乙所示的图线，则根据该同学作出的图线可求得该电池的电动势E=V，内阻r=Ω

一同学测量某干电池的电动势和内阻．

（1）如图所示是该同学正准备接入最后一根导线（图中虚线所示）时的实验电路．请指出图中在器材操作上存在的两个不妥之处；．
（2）实验测得的电阻箱阻值R和电流表示数I ，以及计算的 $\text{[math]}$ 数据见下表：
根据表中数据，在答题卡的方格纸上作出 $\text{[math]}$ 关系图像．由图像可计算出该干电池的电动势为V；内阻为Ω．
R/Ω
8.0
7.0
6.0
5.0
4.0
I/A
0.15
0.17
0.19
0.22
0.26
$\text{[math]}$ /A^–¹
6.7
6.0
5.3
4.5
3.8
（3）为了得到更准确的测量结果，在测出上述数据后，该同学将一只量程为100 mV的电压表并联在电流表的两端．调节电阻箱，当电流表的示数为0.33 A时，电压表的指针位置如图所示，则该干电池的电动势应为V；内阻应为Ω．

R/Ω	8.0	7.0	6.0	5.0	4.0
I/A	0.15	0.17	0.19	0.22	0.26
$\text{[math]}$ /A^–¹	6.7	6.0	5.3	4.5	3.8
