一电压表由电流表G与电阻R串联而成，若在使用中发现此电压表的读数总比准确值稍小一些，可以加以改正的措施是( )

A . 在R上串联一个比R小得多的电阻 B . 在R上串联一个比R大得多的电阻 C . 在R上并联一个比R小得多的电阻 D . 在R上并联一个比R大得多的电阻

如图所示电路的三根导线中，有一根是断的，电源、电阻器R₁、R₂及另外两根导线是好的．为了查出断导线，某学生想先用多用电表的红表笔连接在电源的正极a ，再将黑表笔连接在电阻R₁的b端和R₂的c端，并观察多用电表指针的示数．在下列选项中，符合操作规程的是(　　)

A . 直流10 V挡 B . 直流0.5 A挡 C . 直流 2.5 V挡 D . 欧姆挡

如图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300 μA，内阻r_g＝100 Ω，调零电阻最大阻值R＝50 kΩ，串联的固定电阻R₀＝50 Ω，电池电动势E＝1.5 V，用它测量电阻R_x ，能较准确测量的阻值范围是(　　)

A . 30 kΩ～80 kΩ B . 3 kΩ～8 kΩ C . 300 kΩ～800 kΩ D . 3 000 kΩ～8 000 kΩ

用多用电表测直流电压U和测电阻R时，若红表笔插入多用电表的“＋”插孔，则(　　)

A . 测电压时电流从红表笔流入多用电表；测电阻时电流从红表笔流出多用电表 B . 测电压、测电阻时电流均从红表笔流入多用电表 C . 测电压、测电阻时电流均从红表笔流出多用电表 D . 测电压时电流从红表笔流出多用电表，测电阻时电流从红表笔流入多用电表

用多用电表的欧姆挡测电阻。机械调零、欧姆调零后，用“

”挡测量一个电阻的阻值，发现表针偏转角度极小，下列正确的判断和做法是（）。

A . 被测电阻值很大 B . 被测电阻值很小 C . 为了把电阻值测得更准一些，应换用“

”挡，重新欧姆调零后再测量 D . 为了把电阻值测得更准一些，应换用“

”挡，重新欧姆调零后再测量

用多用电表欧姆挡测电阻，有许多注意事项，下列说法中正确的是(　　)

A . 测量前必须调零，而且每测量一次电阻都要重新调零 B . 每次换挡后必须电阻调零 C . 待测电阻如果是连接在电路中，应把它先与其他元件断开，再进行测量 D . 两个表笔要与待测电阻接触良好才能测得较准确，因此，应当用两手分别将两个表笔与电阻两端紧紧捏在一起

如图是一个多用表欧姆档内部电路示意图。电流表满偏电流0.5mA、内阻10Ω；电池电动势1.5V、内阻1Ω；变阻器R₀阻值0-5000Ω。

（1）该欧姆表的刻度值是按电池电动势为1.5V刻度的，当电池的电动势下降到1.45V、内阻增大到4Ω时仍可调零。调零后R₀阻值将变（选填“大”或“小”）；若测得某电阻阻值为300Ω，则这个电阻的真实值是 Ω
（2）该欧姆表换了一个电动势为1.5V，内阻为10Ω的电池，调零后测量某电阻的阻值，其测量结果（选填“偏大”或“偏小”或“准确”）

某同学用伏安法测量导体的电阻，现有量程为3 V、内阻约为3 kΩ的电压表和量程为0.6 A、内阻约为0.1 Ω的电流表。采用分压电路接线，图1是实物的部分连线图，待测电阻为图2中的R₁ ，其阻值约为5 Ω。

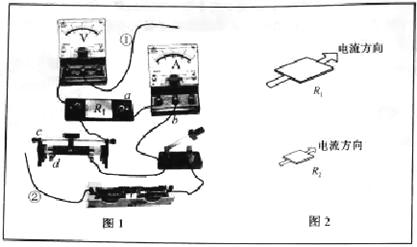

（1）测R₁阻值的最优连接方式为导线①连接（填a或b）、导线②连接（填c或d）。
（2）正确接线测得实验数据如表，用作图法求得R₁的阻值为_△_Ω。
U/V
0.40
0.80
1.20
1.60
2.00
2.40
I/A
0.09
0.19
0.27
0.35
0.44
0.53
（3）已知图2中R₂与R₁是材料相同、厚度相等、表面为正方形的两导体，R₂的边长是R₁的 $\text{[math]}$ ，若测R₂的阻值，则最优的连线应选_____（填选项）。

A . ①连接a，②连接c B . ①连接a，②连接d C . ①连接b，②连接c D . ①连接b，②连接d

要测绘额定电压为2V的日常用小电珠的伏安特性曲线，所供选择的器材除了导线和开关外，还有以下一些器材可供选择：

A.电源E（电动势3.0V，内阻可不计）

B.电压表V₁（量程为0～3.0V，内阻约2kΩ）

C.电压表V₂ （0～15.0V，内阻约6kΩ

D.电流表A₁（0～0.6A，内阻约1Ω）

E.电流表A₂ （0～100mA，内阻约2Ω）

F.滑动变阻器R₁（最大值10Ω）

G.滑动变阻器R₂（最大值2kΩ）

（1）为减少实验误差，实验中电压表应选择，电流表应选择，滑动变阻器应选择（填各器材的序号）
（2）
为提高实验精度，请你在如图a中设计实验电路图
（3）
根据图a，在图b中把缺少的导线补全，连接成实验的电路．
（4）实验中移动滑动变阻器滑片，得到了小灯泡的U﹣I图象如图c所示，则该小电珠的额定功率是w，小电珠电阻的变化特点是．

当小灯泡发光时其灯丝的电阻会随着发光亮度的变化而发生变化．某同学为研究这一现象，按照自己设计的实验电路测量小灯泡的电流I和电压U，得到如下表所示的数据．

I（A）	0.12	0.22	0.29	0.34	0.38	0.42	0.45	0.47	0.49	0.50
U（V）	0.20	0.40	0.60	0.80	1.00	1.20	1.40	1.60	1.80	2.00

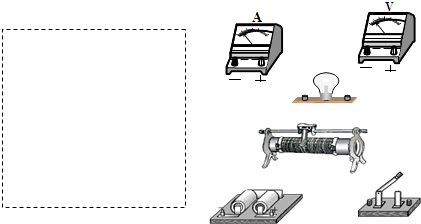

（1）请你根据上表数据的特点，在虚线框中画出实验电路图．可用的器材有：电压表、电流表、滑动变阻器（变化范围0～10Ω）、电源、小灯泡、开关和导线若干．
（2）在图示坐标纸上画出小灯泡的U﹣I曲线，并定性分析灯丝的电阻与灯泡发光亮度的变化关系．
（3）如果将上面实验中使用的小灯泡接在电动势是1.5V，内阻是2.0Ω的电源两端，利用上面的U﹣I曲线可求出小灯泡的实际功率是 W，电源效率为．（结果保留2位有效数字）

某同学在做测绘小灯泡伏安曲线的实验中得到如下表所示的几组U和I的数据：

编号	1	2	3	4	5	6	7	8
U/V	0.20	0.60	1.00	1.40	1.80	2.20	2.60	3.00
I/A	0.020	0.060	0.100	0.140	0.170	0.190	0.200	0.205

（1）在图1方框中画出实验电路图．
（2）按要求在图2 中的实物图上连线（其中部分线路已经连好）

用相同的灵敏电流计作表头改装成电流表A和电压表V，分别将其串联和并联在一起，然后接入电路中．通电后关于指针的偏角情况的叙述正确的是（）

A . 图甲中电压表的指针偏角比电流表的大 B . 图甲中电压表的指针偏角比电流表的小 C . 图乙中电压表的指针偏角比电流表的大 D . 图乙中电压表的指针偏角比电流表的小

一个小灯泡的额定电压为2.0V，额定电流约为0.5A，选用下列实验器材进行实验，并利用实验数据描绘和研究小灯泡的伏安特性曲线

A．电源E：电动势为3.0V，内阻不计

B．电压表V₁：量程为0～3V，内阻约为1kΩ

C．电压表V₂：量程为0～15V，内阻约为4kΩ

D．电流表A₁：量程为0～3A，内阻约为0.1Ω

E．电流表A₂：量程为0～0.6A，内阻约为0.6Ω

F．滑动变阻器R₁：最大阻值为10Ω，额定电流为1.0A

G．滑动变阻器R₂：最大阻值为150Ω，额定电流为1.0A

H．开关S，导线若干

（1）实验中使用的电压表应选用；电流表应选用；滑动变阻器应选用（请填写选项前对应的字母）．
（2）实验中某同学连接实验电路如图1所示，请你不要改动已连接的导线，在图中把还需要连接的导线补上．闭合开关前，应使变阻器滑片放在最（填“左”或“右”）端．
（3）实验中得到的某一组电压表与电流表示数如图2所示，则电压表的读数为 V，电流表的读数为 A，请将该组数据标记在U﹣I坐标中，其余实验数据已标记在图3的坐标图中，请你画出小灯泡的U﹣I图线．并简述该图线不是直线的主要原因．

某物理实验小组用下列器材进行实验描绘一种特殊元件的伏安特性曲线，所测数据记录在表格中．

序号	1	2	3	4	5	6	7	8	9	10
U/V	0	0.4	0.8	1.2	1.6	2.0	2.4	2.6	2.8	3.0
I/mA	0	0.9	2.2	4.2	6.7	11.9	19.0	23.8	30.0	37.1

器材有：A．待测元件R_xB．电流表A（0～50mA，内阻约为200Ω）

C．电压表V₁（0～3V，内阻约为10kΩ） D．电压表V₂（0～6V，内阻约为15kΩ）

E．滑动变阻器R₁（0～20Ω，2A） F．滑动变阻器R₂（0～200Ω，0.2A）

G．学生电源（直流4V） H．开关及导线

（1）为了调节方便，并使测量尽可能准确，实验中电压表应选，滑动变阻器应选．（填器材符号）
（2）在图1虚线框内画出实验电路图．
（3）在图2坐标纸上用描点法画出元件的伏安特性曲线．
（4）若该元件的最佳工作电压为2.8V，现用电动势为4V，内阻r=1Ω的电源为其供电，则要在电路中串联一个阻值为R=Ω的电阻，才能使其处于最佳工作状态．（保留两位有效数字）

描绘标有“3V，0.4W”的小灯泡的伏安特性曲线，要求灯炮电压能从零开始变化．所给器材如下：

A．电流表（0～200mA，内阻约为0.1Ω）

B．电流表（0～0.6A，内阻约为0.01Ω）

C．电压表（0～3V，内阻约为5kΩ）

D．电压表（0～15V，内阻约为50kΩ）

E．滑动变阻器（0～10Ω，0.5A）

F．滑动变阻器（0～1kΩ，0.1A）

G．电源（3V）

H．电键一个，导线若干．

（1）为了完成上述实验，实验中应选择的仪器是．
（2）在虚线框中画出完成此实验的原理图，并将实物按电路图用导线连好．

欲用伏安法测定一段阻值约为5Ω左右的金属导线的电阻，要求测量结果尽量准确，现备有以下器材：

A．电池组（3V，内阻1Ω）

B．电流表（0～3A，内阻0.0125Ω）

C．电流表（0～0.6A，内阻0.125Ω）

D．电压表（0～3V，内阻3kΩ）

E．滑动变阻器（0～20Ω，额定电流1A）

F．滑动变阻器（0～2 000Ω，额定电流0.3A）

G．开关、导线

（1）上述器材中电流表应选用的是；滑动变阻器应选用的是；（填写各器材的字母代号）
（2）实验电路应采用电流表接法；（填“内”或“外”）
（3）设实验中电流表电压表的某组示数如图所示，图示中I=A，U=V．

小灯泡灯丝的电阻会随温度的升高而增大，某同学为研究这一现象，用实验得到如下数据（I和U分别表示小灯泡上的电流和电压）：

I/A	0.12	0.21	0.29	0.34	0.38	0.42	0.45	0.47	0.49	0.50
U/V	0.20	0.40	0.60	0.80	1.00	1.20	1.40	1.60	1.80	2.00

（1）在图甲框中画出实验电路图．可用的器材有：电压表、电流表、滑动变阻器（变化范围0～10Ω）、电源、小灯泡、开关、导线若干；
（2）在图乙中画出小灯泡的I﹣U曲线．分析曲线可知小灯泡的电阻值随U变大而（选填“变大”、“变小”或“不变”）；
（3）如图丙所示，用一个定值电阻R和两个上述小灯泡组成串并联电路，连接到内阻不计、电动势为1.5V的电源上．已知流过电阻R的电流是流过灯泡L₂电流的两倍，则流过灯泡L₁的电流约为A．

热敏电阻包括正温度系数电阻器（PTC）和负温度系数电阻器（NTC），某实验小组选用下列器材探究某热敏电阻R₁的伏安特性．

A．电流表A（量程0.6A，内阻为0.6Ω）

B．电压表V（量程3.0V，内阻约2kΩ）

C．滑动变阻器R（最大阻值为10Ω）

D．滑动变阻器R′（最大阻值为500Ω）

E．电源E（电动势4V，内阻较小）

F．电键、导线若干

（1）要求实验中改变滑动变阻器滑片的位置，使加在热敏电阻两端的电压从零开始逐渐增大，①请补充完成图甲中实物间的连线，②其中应选择的滑动变阻器是．（填写器材前面的代号）

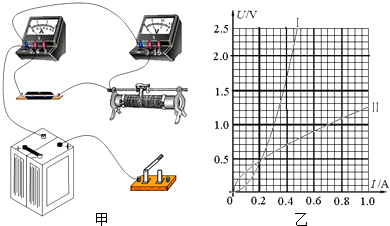

（2）该小组测出热敏电阻R₁的 U﹣I 图线如图乙中曲线Ⅰ，又通过查阅资料得出了热敏电阻 R₂的 U﹣I 图线如图乙中曲线Ⅱ．用上述电流表和热敏电阻R₁、R₂测量某电池组的电动势和内阻，采用的电路如图丙，将单刀双掷开关接通“1”，通过R₁的电流如图丁，测得R₁的电流为A，将单刀双掷开关接通“2”时测得R₂的电流为0.60A，则该电池组的电动势为V，内阻为Ω．（结果均保留二位有效数字）

在测量电源电动势和内阻的实验中，电源的电动势约为6 V，内阻约为0.5 Ω，电流表的内阻为0.5 Ω，电压表的内阻为6 kΩ。为了减小实验误差，应当采用的电路是选项中的（）

A .

B .

C .

D .

（1）在“探究感应电流的方向与哪些因素有关”的实验中．
①为弄清灵敏电流计指针摆动方向与电流方向的关系，可以使用一个已知正负极性的直流电源进行探究．某同学想到了多用电表内部某一挡含有直流电源，他应选用多用电表的挡(填“欧姆”“直流电流”“直流电压”“交流电流”或“交流电压”)对灵敏电流计进行测试．由实验可知，当电流从正接线柱流入电流计时，指针向右摆动．

②如图甲所示，实验中该同学将条形磁铁从线圈上方向下插入线圈过程中(线圈绕向如图乙所示)，电流计的指针向(填“左”或“右”)偏转．
（2）研究双缝干涉现象时，如图所示，调节仪器使分划板的中心刻度对准一条亮条纹的中心A，示数如图所示，其读数为mm。移动手轮至另一条亮条纹中心B，读出其读数为27.6mm。已知双缝片与光屏间距为0.6m，所用双缝相距0.2mm，则所测单色光波长为m。

U/V	0.40	0.80	1.20	1.60	2.00	2.40
I/A	0.09	0.19	0.27	0.35	0.44	0.53
