如图示，示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成．如果在荧光屏上P点出现亮斑，那么示波管中的（   ）

图为示波管的原理图，如果在电极YY′之间所加的电压按图甲所示的规律变化，在电极XX′之间所加的电压按图乙所示的规律变化，则在荧光屏上会看到的图形是（   ）

示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，如图所示．如果电子打在荧光屏上，在P点出现一个稳定的亮斑，那么示波管中的（   ）

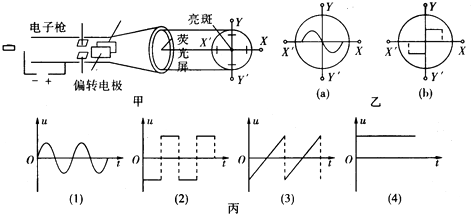

示波管的内部结构如图甲所示，如果在偏转电极XX′、YY′之间都没有加电压，电子束将打在荧光屏一中心．如果在偏转电极XX′之间和YY′之间加上图丙所示的几种电压，荧光屏上可能会出现图乙中（a）、（b）所示的两种波形，则（   ）

带电粒子的电荷量与其质量之比称为比荷（ ）．是带电粒子的基本参量之一．

如图l所示是汤姆孙用来测定电子比荷的实验装置，真空玻璃管中K是金属板制成的阴极，由阴极K发出的射线被加速后穿过带有狭缝的极板A、B．经过两块平行铝板C、D中心轴线后打在玻璃管右侧的荧光屏上形成光点．若平行铝板C、D间无电压，电子将打在荧光屏上的中心O点；若在平行铝板C、D间施加偏转电压U，则电子将打在O₁点，O_l点与O点的竖直间距为h，水平间距可忽略不计．若再在平行铝板C、D间施加一个方向垂直于纸面向里、磁感应强度为B的匀强磁场（图中未画出），则电子在荧光屏上产生的光点又回到O点．已知平行铝板C、D的长度均为L₁ ， 板间距离为d，它们的右端到荧光屏中心O点的水平距离为L₂ ， 不计电子的重力和电子间的相互作用．

电视显像管中有不停发射电子的电子枪，假设电子进入电压为U的加速电场，假设初速度为零，加速后形成横截面为S、电流为I的电子束，已知电子的点何量为e，质量为m，则在刚射出加速电场时一小段长为L的电子束内的电子个数为（　　）

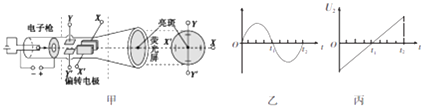

图甲为示波管的结构示意图，偏转电极中的XX′两极板竖直放置，YY′两极板水平放置，电子枪持续地发射电子束，当XX′，YY′之间都不加电压时，电子束从电子枪射出后沿直线传播，打在荧光屏中心出现一个亮斑，图乙、图丙为随时间周期性变化的电压，下列判断正确的是（　　）

如图所示，利用示波器观察亮斑在竖直方向的偏移时，下列做法正确的是（　　）

如图甲所示，实验室所用示波器由电子枪、偏转电极和荧光屏三部分组成，当垂直偏转电极YY′，水平偏转电极XX′的电压都为零时，电子枪发射的电子通过偏转电极后，打在荧光屏的正中间．若要在荧光屏上始终出现如图乙所示的斑点a，那么YY′间应加上（“恒定”或“周期性变化”）的电压，且极板电势高；XX′间应加上（“恒定”或“周期性变化”）的电压，且极板电势高．

现代科学实验中常用的一种电子仪器叫示波器，它的核心部件是示波管，其工作原理如图所示，电量大小为e的电子在电势差为U₁的加速电场中由静止开始运动，然后射入电势差为U₂的两块平行极板间的偏转电场中，入射方向跟极板平行，偏转电场的极板间距离为d，板长为L，整个装置处在真空中，电子重力可忽略，电子能射出平行板区．

如图所示为一真空示波管的示意图，电子从灯丝K发出（初速度可忽略不计），经灯丝与A板间的电压U₁加速，从A板中心孔沿中心线KO射出，然后进入两块平行金属板M、N形成的偏转电场中（偏转电场可视为匀强电场），电子进入M、N间电场时的速度与电场方向垂直，电子经过偏转电场后打在荧光屏上的P点．已知M、N两板间的电压为U₂ ， 两板间的距离为d，板长为L，电子的质量为m，电荷量为e，不计电子受到的重力及它们之间的相互作用力．

一束初速度不计的电子在经U的加速电压加速后，在距两极板等距离处垂直进入平行板间的匀强电场，如图所示，若板间距离d，板长l，偏转电极边缘到荧光屏的距离为D，偏转电场只存在于两个偏转电极之间．已知电子质量为m，电荷量为e，求：

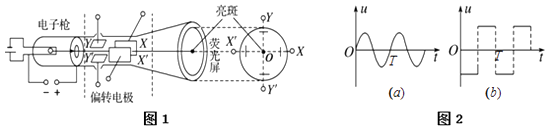

示波管的内部结构如图1所示，如果在电极YY′之间加上图2（a）所示的电压，在XX′之间加上图2 （b）所示电压，荧光屏上会出现的波形是（   ）

一种简化的示波管装置（包括电子运动轨迹）如图所示，若在阴极射线管的阴极和阳极间加上直流高压U₁ ， 在偏转电极（一对水平的平行金属板）加上直流高压U_2.。则电子从阴极发出到打在荧光屏上的过程中（   ）
