电势差、电势、电势能 知识点题库

如图所示，虚线a、b和c是某静电场中的三个等势面，它们的电势分别为φ_a、φ_b、φ_c ， φ_a＞φ_b＞φ_c ， 一带电粒子射入电场中，其运动轨迹如实线KLMN所示，由图可知（   ）

如图，在匀强电场中将电荷量q=+1×10^﹣8C的点电荷从M点移到N点，电场力对该点电荷做的功为3×10^﹣7J，则该点电荷的电势能 （填“增加”或“减少”）；M、N两点间的电势差为V．

如图所示，两块平行金属板竖直放置，两板间的电势差U=1.5×10³V（仅在两板间有电场），现将一质量m=1×10^﹣2kg、电荷量q=4×10^﹣5C的带电小球从两板的左上方距两板上端的高度h=20cm的地方以初速度v₀=4m/s水平抛出，小球恰好从左板的上边缘进入电场，在两板间沿直线运动，从右板的下边缘飞出电场，求：

如图所示为某一点电荷Q产生的电场中的一条电场线，A、B为电场线上的两点，当电子以某一速度沿电场线由A运动到B的过程中，动能增加，则可以判断（　　）

如图所示，a、b、c是一条电场线上的三点，电场线的方向由a到c，a、b间距离等于b、c间距离，用φ_a、φ_b、φ_c和E_a、E_b、E_c分别表示abc三点的电势和场强，可以判定（   ）

如图所示，在匀强电场中的M、N两点距离为2cm，两点间的电势差为5V，M、N连线与场强方向成60°角，则此电场的电场强度多大？

图示，虚线AB和CD分别为椭圆的长轴和短轴，相交于O点，两个等量异号点电荷分别位于椭圆的两个焦点M、N上． 若取无穷远为零电势．则下列判断中正确的是（   ）

如图所示，在绝缘水平面上，相距为L的A、B两点处分别固定着两个等量正电荷.a、b是AB连线上两点，其中Aa=Bb= ,O为AB连线的中点.一质量为m带电量为+q的小滑块（可视为质点）以初动能E₀从a点出发，沿AB直线向b运动，其中小滑块第一次经过O点时的动能为初动能的n倍（n>1），到达b点时动能恰好为零，小滑块最终停在O点，求：

如图所示，实线表示电场线，虚线表示只受电场力作用的带电粒子的运动轨迹，粒子先经过M点，再经过N点，可以判断（   ）

已知半径为R、电荷量为q的均匀带电球面内的各点电势相等,其值为  (k为静电力常量)。如图为半径为R的半球形薄壳,开口圈面水平,半球表面均匀分布单位面积带电量为σ的正电荷,O为球心,P为开口处圈面上的任意一点,则P点的场强方向和电势的大小分别为(已知半径为R的球的表面积为4πR²)(   )

关于U_AB＝ 和W_AB＝qU_AB的理解，正确的是（   ）

下列说法错误的是（   ）

如图所示，在xOy坐标系中，x轴上关于y轴对称的A、C两点固定等量异种点电荷 、 ，B、D两点分别位于第二、四象限，ABCD为平行四边形，边BC、AD分别与y轴交于E、F，以下说法正确的是（   ）

如图所示，质量为m、电荷量为+q的带电小球A用绝缘细线悬挂于O点，带有电荷量也为+q的小球B固定在O点正下方绝缘柱上，其中O点与小球A的间距为l，O点与小球B的间距为 。当小球A从与竖直方向夹角θ=30^°处的C点静止释放后，会经过O点正下方的D点。若带电小球A、B均可视为点电荷，静电力常量为k，细线始终绷直。则（   ）

在“DIS描绘电场等势线”的实验中，关于电源和导电纸，下列说法正确的是（   ）

如图所示，在匀强电场中有一平行四边形ABCD，已知A、B、C三点的电势分别为 、 、 ，则D点的电势为（   ）

如图所示，一电子以一定的初速度进入某点电荷Q产生的电场中，沿图中弯曲的虚线轨迹先后经过电场中的M、N两点，其中M点场强大小为 ，电子在该点受到电场力方向与 连线成30°角；N点的场强大小为 ，电子在该点受到电场力方向与 连线成45°角，电子只受电场力的作用。下列说法中正确的是（   ）

如图所示，a、b、c、d点在一条直线上，b、c两点间的距离等于d、e两点间的距离。在 点固定放置一电荷量为 的正点电荷，且在该点电荷的电场中b、c两点的电势差为 ，另一个电荷量为 的正电荷只受电场力作用从 点运动到 点的过程中（   ）

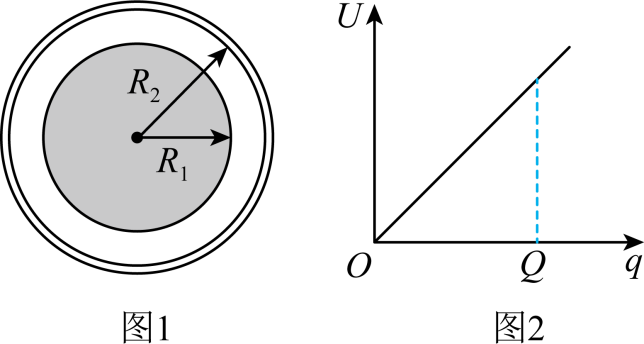

电容器作为储能器件，在生产生活中有广泛的应用。实际电容器在外形结构上有多种不同的形式，一个金属球和一个与它同心的金属球壳也可以组成一个电容器，叫做球形电容器。如图1所示，两极间为真空的球形电容器，其内球半径为 ， 外球内半径为 ， 其电容 ， 其中k为静电力常量。与平行板电容器一样，当该电容器极板所带电荷量变化时，两极板间的电势差也随之变化。

一个正五边形五个顶点上各固定一个电量为q的点电荷，各电荷的电性如图所示，O点是正五边形的几何中心。空间中有一点M，且垂直于正五边形所在平面。规定无穷远处电势为零，下列说法正确的是（   ）
