两块大小、形状完全相同的金属板正对水平放置，构成一个平行板电容器，将两金属板分别与电源两极相连接，如图所示。闭合开关S达到稳定后，在两板间有一带电液滴p恰好处于静止状态。下列判断正确的是( )

A . 保持开关S闭合，减小两板间的距离，液滴向上运动 B . 保持开关S闭合，减小两板间的距离，液滴向下运动 C . 断开开关S，减小两板间的距离，液滴向上运动 D . 断开开关S，减小两板间的距离，液滴向下运动

如图所示电路中，R₁=3Ω，R₂=6Ω，C=20μF，电源电动势E=4V，内电阻r=0.5Ω，当开关S断开，电路稳定时，电源的总功率为2W．求：

（1） R₃的值；
（2）当S闭合，电路稳定时，电源的输出功率；
（3）在S闭合电路稳定时与S断开电路稳定时，电容器所带的电荷量各为多少？

图中电路可将声信号转化为电信号，电路中右侧固定不动的金属板b与能在声波的驱动力作用下沿水平方向振动的镀有金属层的振动膜a构成一个电容器，a、b通过导线与恒定电源两极相接，则（）

A . a板振动中，a、b板间场强不变 B . a板振动中，a、b板所带电量不变 C . a板振动中，灵敏电流表中始终有方向不变的电流 D . a板向右的位移最大时，a、b板构成的电容器的电容最大

如图，A，B是平行板电容器的两极板，下列物理过程使电容器的电容增大的有（）

A . A板向上移动△x B . A板向右移动△x C . B板向上移动△x D . B板向右移动△x

如图所示，开关S闭合后，带电质点P在平行金属板中处于静止状态．则（）

A . 质点P一定带正电 B . 滑片向a端移动时，两只电表的示数均增大 C . 滑片向a端移动时，质点P将向上板运动 D . 若将开关S断开，质点P将向下板运动

一带电小球悬挂在平行板电容器内部，闭合开关S，电容器充电后，悬线与竖直方向夹角为θ，如图所示．下列方法中能使夹角θ减小的是（）

A . 保持开关闭合，使两极板靠近一些 B . 保持开关闭合，使滑动变阻器滑片向右移动 C . 保持开关闭合，使两极板远离一些 D . 断开开关，使两极板靠近一些

如图所示，平行板电容器和电池组相连 $\text{[math]}$ 用绝缘工具将电容器两板间的距离逐渐增大的过程中，关于电容器两极板间的电场和磁场，下列说法中正确的是 $\text{[math]}$ 　　 $\text{[math]}$

A . 两极板间的电压和场强都将逐渐减小 B . 两极板间的电压不变，场强逐渐减小 C . 两极板间将产生顺时针方向的磁场 D . 两极板间将产生逆时针方向的磁场

平行板电容器的两个极板水平放置，两极板间有一带电荷量不变的小油滴，油滴在极板间运动时所受空气阻力的大小与其速率成正比.若两极板间电压为零，经一段时间后，油滴以速率v匀速下降；若两极板间的电压为U，经一段时间后，油滴以速率v匀速上升.若两极板间电压为-U，油滴做匀速运动时速度的大小、方向。

关于电容器和电容的概念，下列说法中不正确是（）

A . 任何两个彼此绝缘又互相靠近的导体都可以看成一个电容器 B . 电容器所带电荷量与两极板间的电势差成正比 C . 电容器不带电荷时，其电容为零 D . 平行板电容器两极板间距离变大时，电容变小

如图所示，两块较大的金属板A、B平行水平放置并与一电源相连，S闭合后，两板间有一质量为m、带电量为q的油滴恰好在P点处于静止状态。则下列说法正确的是（）

图片_x0020_100009

A . 在S仍闭合的情况下，若将A板向下平移一小段位移，则油滴向下加速运动，G中有 $\text{[math]}$ 的电流，P点电势升高 B . 在S仍闭合的情况下，若将A板向右平移一小段位移，则油滴仍然静止，G中有 $\text{[math]}$ 的电流，P点电势不变 C . 若将S断开，且将A板向左平移一小段位移，则油滴向下加速运动，G中无电流，P点电势升高 D . 若将S断开，再将A板向下平移一小段位移，则油滴向上加速运动，G中无电流，P点电势降低

平行板电容器的电容为C，带电量为Q，两板间距离为d，今在两板的中点 $\text{[math]}$ 处放一点电荷q，则它所受电场力的大小为（）

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$

下列四个选项是描述对给定的电容器充电时电荷量Q、电压U、电容C之间相互关系的图象，其中正确的是( )

A .

B .

C .

D .

如图所示，一水平放置的平行板电容器与电源相连。开始时开关闭合，一带电油滴沿两极板中心线方向以某一初速度射入，恰好沿中心线通过电容器。则下列判断正确的是（）

A . 保持开关闭合，将B板竖直向上平移一小段距离，粒子可能打在电容器的A板上 B . 保持开关闭合，将B板竖直向上平移一小段距离，粒子仍能沿原中心线通过电容器 C . 断开开关，将B板竖直向上平移一小段距离，粒子可能打在电容器的A板上 D . 断开开关，将B板竖直向上平移一小段距离，粒子仍能沿原中心线通过电容器

电容器的符号是 $\text{[math]}$ $\text{[math]}$

A .

B .

C .

D .

富兰克林通过用菜领瓶收集“天电”的实验，认识到“天电”与“地电”本质是相同的，消除了人们对雷电的恐惧。莱顿瓶相当于电容器，其结构如图，为了提升其储存电荷的本领，以下做法正确的是（）

图片_x0020_100005

A . 升高连接菜顿瓶的电压 B . 增加内外锡箔纸的高度 C . 增加玻璃瓶壁厚度 D . 把玻璃瓶换为金属瓶

如图所示是一个超级电容器（2.7V，3000F），下列关于该电容器的说法中正确的是（）

图片_x0020_1436716734

A . 电容器可以储存电荷，能储存的电荷越多电容越大 B . 电容器两端的电压低于2.7V时就不能正常工作 C . 电容器两端的电压为1.35V时，它的电容是1500F D . 电容器两端电压每增加1V，它的带电量将增加3000C

电容器是一种重要的电学元件，它能够储存电荷。电容器储存电荷的特性用电容表征。如图所示，在研究电容器充、放电的实验中，使开关S掷向1端，电源E对电容器C充电。关于电容器，下列说法正确的是（）

图片_x0020_100009

A . 电容器所带的电荷量越多，电容就越大 B . 电容器所带电荷量为0时，电容就为0 C . 电容器所带电荷量减小为原来一半时，两极板间的电压就变为原来的2倍 D . 电容器的电容在数值上等于两极板间的电压为1 V时电容器需要带的电荷量

如图，两光滑导轨水平放置在竖直向下的匀强磁场中，磁感应强度大小为B，导轨间距最窄处为一狭缝，取狭缝所在处O点为坐标原点，狭缝右侧两导轨与x轴夹角均为θ，一电容为C的电容器与导轨左端相连，导轨上的金属棒与x轴垂直，在外力F作用下从O点开始以速度v向右匀速运动，忽略所有电阻，下列说法正确的是（）

A . 通过金属棒的电流为2BCvtanθ B . 金属棒到达 $\text{[math]}$ 时，电容器极板上的电荷量为2BC $\text{[math]}$ C . 金属棒运动过程中，电容器的上极板带负电 D . 金属棒运动过程中，电容器储存的电场能与时间的平方成正比

如图所示为LC振荡电路中电容器极板上的电量q随时间t变化的图线，下列说法正确的是：（）

A . 在t₁时刻，电路中的磁场能最大 B . 从t₁到t₂ ，电路中的电流值不断变大 C . 从t₂到t₃ ，电容器不断放电 D . 在t₄时刻，电容器的电场能最大

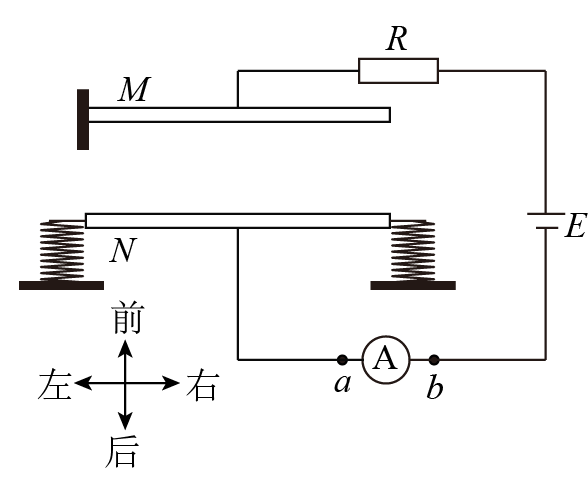

微信运动步数的测量是通过手机内电容式加速度传感器实现的，如图所示，M极板固定，当手机的加速度变化时，N极板只能按图中标识的“前后”方向运动。图中R为定值电阻。下列对传感器描述正确的是（）

A . 静止时，电流表示数为零，电容器两极板不带电 B . 保持向前匀加速运动时，电路中没有电流 C . 由静止突然向后加速时，电容器的电容减小 D . 由静止突然向前加速时，电流由b向a流过电流表
