牛顿运动定律与电磁学综合 知识点题库

“蹦极”运动中，长弹性绳的一端固定，另一端绑在人身上，人从几十米高处跳下，将蹦极过程简化为人沿竖直方向的运动。从绳恰好伸直，到人第一次下降至最低点的过程中，下列分析正确的是（    ）

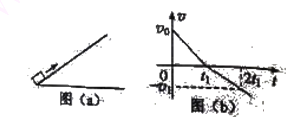

如图（a），一物块在t=0时刻滑上一固定斜面，其运动的v—t图线如图（b）所示。若重力加速度及图中的V₀、V₁、t₁均为已知量，则可求出(  )

一长为L的细线，上端固定，下端拴一质量为m、带电荷量为q的小球，处于如图所示的水平向右的匀强电场中，开始时，将线与小球拉成水平，然后释放小球由静止开始向下摆动，当细线转过60°角时，小球到达B点速度恰好为零．试求：

质量为0.1kg的小物块，带有0.5C的电荷量，放在倾角为30°的绝缘光滑斜面上，整个斜面置于0.5T的匀强磁场中，磁场方向如图所示，物块由静止开始下滑，滑到某一位置时，物块开始离开斜面（设斜面足够长，g=10m/s²）问：

如图所示，BCDG是光滑绝缘的 圆形轨道，位于竖直平面内，轨道半径为R，下端与水平绝缘轨道在B点平滑连接，整个轨道处在水平向左的匀强电场中．现有一质量为m、带正电的小滑块（可视为质点）置于水平轨道上，滑块受到的电场力大小为 mg，滑块与水平轨道间的动摩擦因数为0.5，重力加速度为g．

质量为m的物块，带电荷量为+Q，开始时让它静止在倾角α=60°的固定光滑绝缘斜面顶端，整个装置放在水平方向、大小为E= 的匀强电场中，如图所示，斜面高为H，释放物块后，物块落地时的速度大小为（   ）

在光滑绝缘水平面上固定一个内壁光滑的竖直圆筒S，其俯视图如图，圆筒半径为1m．圆筒轴线与水平面的交点O处用一根不可伸长的长0.5m的绝缘细线系住质量为0.2kg，电量为5×10^﹣5C的带正电小球．水平方向有一匀强电场E=4×10⁴N/C，方向如图所示．小球从图示位置（细线和电场线平行）以v₀=10m/s垂直于场强方向运动．当小球转过90°时细线突然断裂．求：

如图甲所示，两根间距=1.0m、电阻不计的足够长平行金属导轨ab、cd水平放置，一端与阻值R=2.0Ω的电阻相连．质量m=0.2kg的导体棒ef在恒定外力F作用下由静止开始运动，已知导体棒与两根导轨间的最大静摩擦力和滑动摩擦力均为f=1.0N，导体棒电阻为r=10Ω，整个装置处于垂直于导轨平面向上的匀强磁场B中，导体棒运动过程中加速度a与速度v的关系如图乙所示（取g=10m/s²）．求：

如图所示，一质量为m，带电量为q的粒子，以初速度v₀ ， 从A点竖直向上射入真空中的沿水平方向的匀强电场中，粒子通过电场中B点时的速率为2v₀ ， 方向与电场的方向一致，求A、B两点的电势差大小．

如图，空间中存在一匀强磁场区域，磁场方向与竖直面（纸面）垂直，磁场的上、下边界（虚线）均为水平面；纸面内磁场上方有一个正方形导线框abcd，其上、下两边均为磁场边界平行，边长小于磁场上、下边界的间距．若线框自由下落，从ab边进入磁场时开始，直至ab边到达磁场下边界为止，线框下落的速度大小可能（　　）

在水平面上，平放一半径为R的光滑半圆管道，管道处在方向竖直、磁感应强度为B的匀强磁场中，另有一个质量为m、带电量为+q的小球．

如图所示，电阻不计的两光滑平行金属导轨相距L，固定在水平绝缘桌面上，其中半径为R的 圆弧部分处在竖直平面内，水平直导轨部分处在磁感应强度为B、方向竖直向下的匀强磁场中，末端与桌面边缘垂直平齐．两金属棒ab、cd垂直于两导轨且与导轨接触良好．棒ab质量为2m，电阻为r，棒cd的质量为m，电阻为r，重力加速度为g，开始时棒cd静止在水平直导轨上，棒ab从圆弧顶端无初速度释放，进入水平直导轨后与棒cd始终没有接触并一直向右运动，最后两棒都离开导轨落到地面上，棒ab与棒cd落地点到桌面边缘的水平距离之比为2：1．求：

如图所示，两个半径相同的半圆形轨道分别竖直放在匀强电场和匀强磁场中，轨道两端在同一高度上，轨道是光滑的．两个相同的带正电小球同球从两轨道左端最高点由静止释放，M、N为轨道的最低点，则（   ）

竖直放置的两块足够长的平行金属板间有匀强电场，其电场强度为E，在该匀强电场中，用丝线悬挂质量为m的带电小球，丝线跟竖直方向成θ角时小球恰好平衡，小球与右侧金属板相距d，如图所示，求：

如图所示，甲是一个带正电的小物块，乙是一个不带电的足够长的绝缘板，甲、乙之间有摩擦，它们叠放在一起置于光滑的水平地板上，地板上方有水平方向的匀强磁场．现用水平恒力F拉乙使之开始运动，观察到甲、乙间发生了相对滑动，则在观察较长时间内，能较准确反应二者运动情况的v﹣t图象是（   ）

一带负电的粒子只在电场力作用下沿x轴正向运动，其电势能E_p随位移x变化的关系如图所示，其中0﹣x₂段是关于直线x=x₁对称的曲线，x₂﹣x₃段是直线，则下列说法正确的是（   ）

如图所示，处于匀强磁场中的两根足够长、电阻不计的平行金属导轨相距1m，导轨平面与水平面成θ=37°角，下端连接阻值未知的电阻R．匀强磁场方向与导轨平面垂直．质量为0.2kg、电阻不计的金属棒放在两导轨上，棒与导轨垂直并保持良好接触，它们之间的动摩擦因数为0.25．

如图所示，一质量为m、带电量为q的物体处于场强按E=E₀﹣kt（E₀、k均为大于零的常数，取水平向左为正方向）变化的电场中，物体与竖直墙壁间动摩擦因数为μ，当t=0时刻物体处于静止状态．若物体所受的最大静摩擦力等于滑动摩擦力，且电场空间和墙面均足够大，下列说法正确的是（　　）

如图，虚线PQ、MN间存在水平匀强电场，一带电粒子质量为m=2.0×10^﹣11 kg、电荷量为q=+1.0×10^﹣5 C，从a点由静止开始经电压为U=100V的电场加速后，经过b点垂直于匀强电场进入匀强电场中，从虚线MN的某点c （图中未画出）离开匀强电场时速度与电场方向成60°角．已知PQ、MN间距为20cm，带电粒子的重力忽略不计．求：

如图所示，间距为20 、倾角为37°的两根光滑金属导轨间，有磁感应强度为1.0T，方向竖直向上的匀强磁场，导轨上垂直于导轨放有质量为0.04 的金属棒，在与导轨连接的电路中，变阻器 的总电阻为12Ω，电阻 也为12Ω，导轨和金属棒电阻均不计，电源内阻为2.0Ω。变阻器的滑动头在正中间时，金属棒恰静止在导轨上。 ， ， 。求：此时金属棒中的电流大小和电源电动势大小。
