如图所示，一个绝缘圆环，当它的 $\text{[math]}$ 均匀带电且电荷量为+q时，圆心O处的电场强度大小为E，现使半圆ABC均匀带电+2q，而另一半圆ADC均匀带电﹣2q，则圆心O处的电场强度的大小和方向为（）

A . 2 $\text{[math]}$ E方向由O指向D B . 4E方向由O指向D C . 2 $\text{[math]}$ E方向由O指向B D . 0

两个共点力F₁、F₂大小不同，它们的合力大小为F，则（）

A . F₁、F₂同时增加10 N，F也增加10 N B . F₁、F₂同时增大一倍，F也增大一倍 C . F₁增加10 N，F₂减少10 N，F一定不变 D . 若F₁、F₂中的其中一个增大，F一定增大

如图所示，跨过光滑定滑轮O的细绳，一端与质量m₁=0.4kg的物块A相连，另一端与斜面上质量为m₂=1kg的物体B相连．物块B与斜面间的最大静摩擦力为3N，斜面倾角为30°，斜面及物块A、B均保持静止，重力加速度g取10m/s² ．求：

（1）物块B受到的摩擦力大小：
（2）用水平外力缓慢向左拉物块儿当物块B即将滑动时，OA绳与水平方向的夹角θ．

如图所示，用绳子OB将照明电灯拉离竖直方向，若保持OB绳水平，使电线OA与竖直方向的夹角θ增大，则下列说法中正确的是（）

A . 绳OB的拉力增大 B . 绳OB的拉力不变 C . 电线OA的拉力增大 D . 电线OA的拉力减小

在某驾校的训练场地上，有一段圆弧形坡道，如图所示，若将同一辆车先后停放在a点和b点，下面分析和对比正确的是（）

A . 车在a点受坡道的支持力大于在b点受的支持力 B . 车在a点受坡道的摩擦力大于在b点受的摩擦力 C . 车在a点的合外力大于在b点的合外力 D . 车在a点重力的下滑分力小于在b点重力的下滑分力

如图所示，物体在沿粗糙斜面向上的拉力F作用下处于静止状态．当F逐渐增大到物体即将相对于斜面向上运动的过程中，斜面对物体的作用力可能（）

A . 逐渐增大 B . 逐渐减小 C . 先增大后减小 D . 先减小后增大

如图，在一段平坦的地面上等间距分布着一排等高的输电线杆，挂在线杆上的电线粗细均匀且呈对称性．由于热胀冷缩，冬季两相邻线杆之间的导线长度会有所减少．对B线杆及两侧的电线，冬季与夏季相比（　　）

A . 电线最高点处的张力变大 B . 电线最低处的张力不变 C . 线杆对地面的压力变小 D . 线杆两侧电线对线杆拉力的合力不变

半圆柱体P放在粗糙的水平地面上，其右端有固定放置的竖直挡板MN．在P和MN之间放有一个光滑均匀的小圆柱体Q，整个装置处于静止状态．如图所示是这个装置的纵截面图．若用外力使MN保持竖直地缓慢向右移动，在Q落到地面以前，发现P始终保持静止．在此过程中，下列说法中正确的是（　　）

A . Q受到MN的弹力逐渐减小 B . Q受到P的弹力逐渐减小 C . Q受到MN和P的弹力之和保持不变 D . P受到地面的支持力和摩擦力均保持不变

如图所示，一圆环在竖直光滑的杆上，杆的直径比环的内径略小，圆环通过轻弹簧与放在地面上的物块相连，开始时弹簧处于原长，由静止释放圆环，到圆环向下的速度达到最大的过程中（此过程物块一直保持静止）（　　）

A . 圆环受到的合力在减小 B . 杆对圆环的作用力在减小 C . 地面对物块的摩擦力在减小 D . 地面对物块的支持力在减小

用一根长1m的轻质细绳将一幅质量为1kg的画框对称悬挂在墙壁上，已知绳能承受的最大张力10N，为使绳不断裂，画框上两个钉的间距最大为（g取10m/s²）（　　）

A . $\text{[math]}$ m B . $\text{[math]}$ m C . $\text{[math]}$ D . $\text{[math]}$ m

某同学用以下器材，验证力的平行四边形定则并测量橡皮筋的劲度系数：

刻度尺、橡皮筋、装有水的矿泉水瓶(总质量为 $\text{[math]}$ )、量角器和细线若干条，实验时始终没有超过橡皮筋的弹性限度.

a.将橡皮筋上端固定，下端系一段细线1，让其自然下垂，用刻度尺测出橡皮筋的长度为 $\text{[math]}$ ；

b.将矿泉水瓶通过细线连接在橡皮筋下端，待矿泉水瓶静止后用刻度尺测出此时橡皮筋的长度 $\text{[math]}$ ；

c.如图所示，用另一根细线2的一端系在细线1与橡皮筋结点处，通过细线2的另一端将矿泉水瓶缓慢拉起，该过程中保持细线2与橡皮筋垂直，用量角器测得最终橡皮筋偏离竖直方向的夹角为 $\text{[math]}$ ，并用刻度尺测出此时橡皮筋的长度为 $\text{[math]}$ .

（1）若当地的重力加速度大小为 $\text{[math]}$ ，则橡皮筋的劲度系数 $\text{[math]}$ .
（2）若 $\text{[math]}$ 满足.则说明力的平行四边形定则成立.

下列各组力作用在物体上，不可能使物体做匀速直线运动的是(　　)

A . 1 N，3 N，4 N B . 2 N，5 N，5 N C . 3 N，5 N，9 N D . 3 N，7 N，9 N

我国将在2011年发射“天宫一号”飞行器，“天宫一号”可以被改造为一个短期有人照料的空间实验室。有同学设想在“天宫一号”飞行器中进行高中物理的部分实验，你认为可行的是（）

A . 用弹簧秤验证力的平行四边形定则； B . 用自由落体运动验证机械能守恒定律； C . 用砂桶拉动小车验证牛顿第二定律； D . 用弹簧悬挂钩码探究弹力和弹簧伸长的关系。

一物体受到三个共面共点力F₁、F₂、F₃的作用，三力的矢量关系如图所示（各小方格边长相等），则下列说法正确的是（）

图片_x0020_100004

A . 三力的合力为F₁+F₂+F₃ ，方向不确定 B . 三力的合力为3F₂ ，方向与F₂同向 C . 三力的合力为2F₃ ，方向与F₃同向 D . 由题给条件无法求出合力大小

2019年国际电磁场研究中心会场在哥伦比亚大学举行，如图所示，电荷均匀分布在半球面上，它在这半球的中心O处电场强度大小等于E₀ ，两个平面通过同一条直径，夹角为α，从半球中分出一部分球面，则所分出的这部分球面上（在“小瓣”上）的电荷在O处的电场强度大小为（）

图片_x0020_100009

A . E=E₀sinα B . E=E₀cosα C . $\text{[math]}$ D . $\text{[math]}$

图中a、b、c、d为四根与纸面垂直的长直导线，其横截面位于正方形的四个顶点上，导线中通有大小相同的电流，方向如图所示。一带负电的粒子从正方形中心O点沿垂直于纸面的方向向外运动，它所受洛伦兹力的方向是（）

图片_x0020_100010

A . 向上 B . 向下 C . 向左 D . 向右

如图所示，一根绳子将滑轮悬挂在天花板下，另一根绳子跨在滑轮上，一端系着质量为 $\text{[math]}$ 的物块，另一端系在竖直墙上且与墙垂直，整个装置处于静止状态。已知重力加速度为 $\text{[math]}$ ，悬挂滑轮绳子的最大张力为 $\text{[math]}$ ，忽略绳子和滑轮的质量，不计绳子与滑轮间的摩擦。

（1）求系在墙上的绳子的张力大小；
（2）求悬挂滑轮绳子的张力大小及这段绳子与天花板间的夹角；
（3）若绳子系在墙上的位置可以变动，要使悬挂滑轮的绳子不被拉断，求一端系在墙上的绳子与墙的最小夹角？

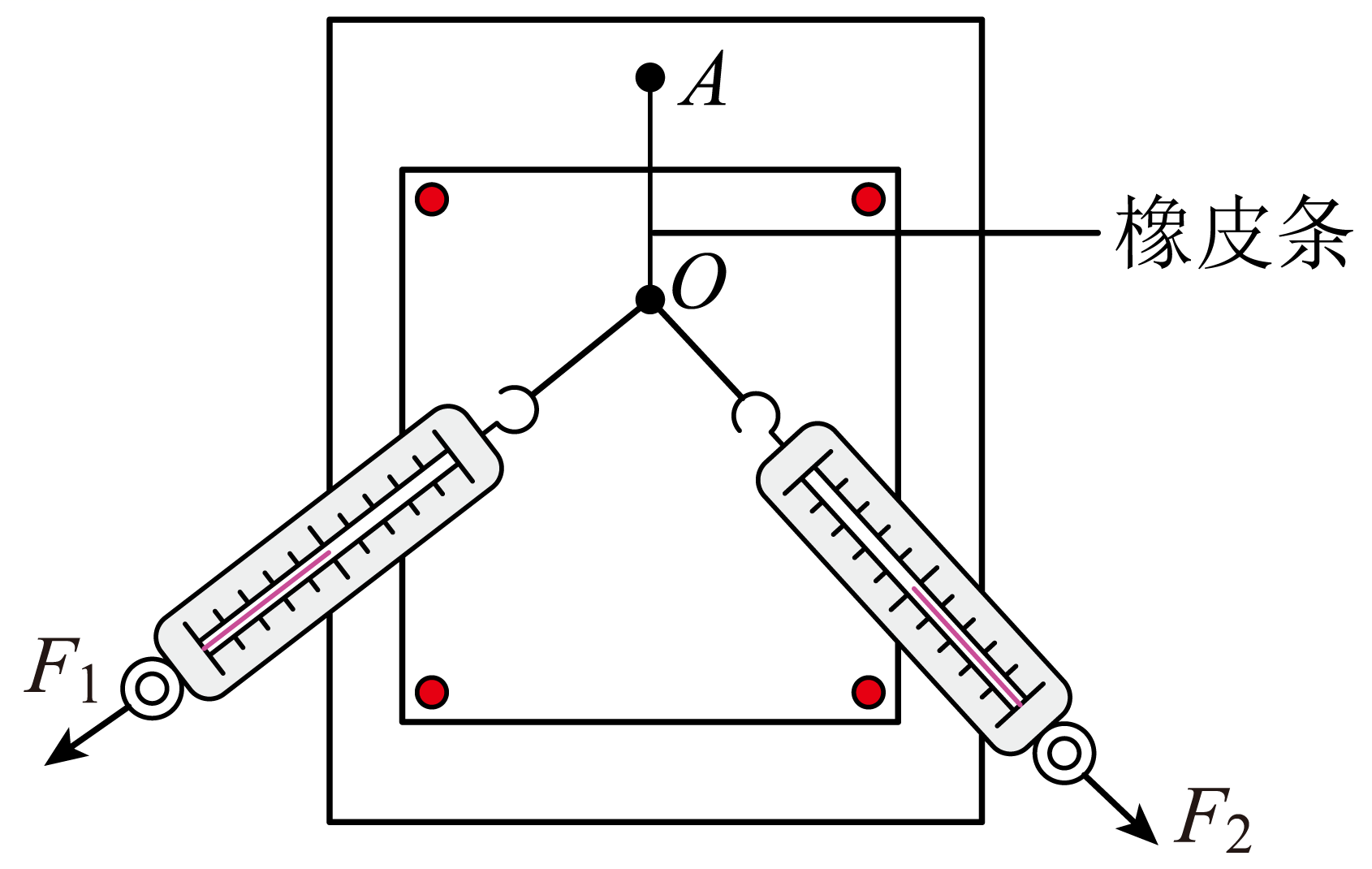

在“力的合成的平行四边形定则”实验中，某同学测出了F₁、F₂ ，如图所示。接下来，要用一只弹簧测力计拉伸橡皮条测合力。在操作中应当( )

A . 沿F₁、F₂的角平分线方向拉伸橡皮条 B . 将橡皮条拉伸至O点 C . 使拉力的大小等于 $\text{[math]}$ D . 使拉力的大小等于F₁、F₂的大小之和

如图，在光滑绝缘水平地面上固定着两个点电荷 $\text{[math]}$ 、C，其中 $\text{[math]}$ 带正电；现有另一带正电的A点电荷在 $\text{[math]}$ 的水平外力作用下静止在如图所示的位置使 $\text{[math]}$ 构成等边三角形。已知 $\text{[math]}$ 与 $\text{[math]}$ 的夹角小于 $\text{[math]}$ ，则对点电荷 $\text{[math]}$ 所带电荷的电性和电量的判断正确的是（）

A . 一定是正电 B . 一定是负电 C . 带电量大于 $\text{[math]}$ D . 带电量小于 $\text{[math]}$

如图，顶端附有光滑定滑轮的斜面体静止在粗糙水平地面上，三条轻质不可伸长的细绳结于 $\text{[math]}$ 点。一条绳跨过定滑轮平行于斜面体连接物块P，一条绳连接小球Q，另一条绳 $\text{[math]}$ 在外力 $\text{[math]}$ 的作用下，处于水平方向。现缓慢改变绳 $\text{[math]}$ 的方向至 $\text{[math]}$ ，且整个过程中保持P、Q及斜面体静止不动，结点 $\text{[math]}$ 位置不变。下列说法正确的是（）

A . 斜面对物块P的摩擦力一直在减小 B . 绳 $\text{[math]}$ 的拉力先减小后增大 C . 地面对斜面体有向右的摩擦力 D . 地面对斜面体的作用力一直在减小
