时间速度路程的图像分析知识点

路程与时间图像
一、直线型

此类图像表示但时间增加时路程s没有变化，就说明物体在原地没有动，在原点上方就说明这个物体离我们规定的地点相距多少。
二、正比例函数型(即一条倾斜的直线)

此类图像是一条直线说明物体在时间增加时路程也在增加，并且是随时间均匀增加的，所以物体在做匀速直线运动,如果图像不过原点则说明过了-段时间后物体才出发，过的时间就是与时间轴交点的值；

速度与时间图像
在平面直角坐标系中用纵轴表示速度，横轴表示时间，质点的速度随时间变化的图象叫速度一时间图象(v-t 图象)，简称速度图象.

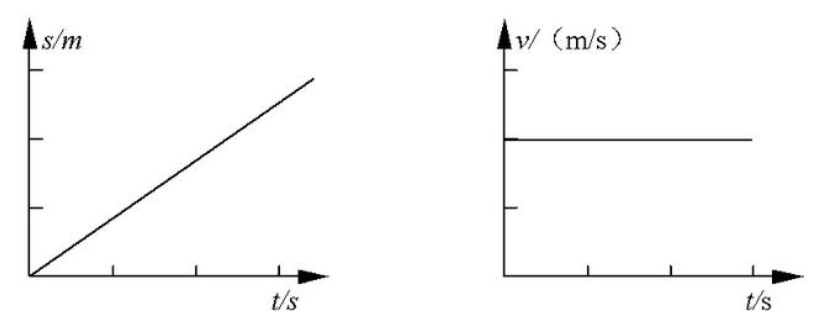

匀速直线运动的图像：

时间速度路程的图像分析知识点题库

如果，分析甲乙两物体的速度v_甲， v_乙，则有（　　　　）

A . v_甲＞v_乙 B . v_甲＜v_乙 C . v_甲＝v_乙 D . 无法判断

如图是推出的铅球在空中运动过程中速度v随着时间t变化的图象，正确的是（）

A .

B .

C .

D .

水平地面上有一木箱，小明用水平推力推木箱，木箱的v速度随时间 t 的变化图象如图所示．则（）

A . 0～1 s，木箱所受推力小于静摩擦力 B . 1～3 s，木箱所受的摩擦力逐渐减小 C . 3～5 s，木箱所受推力等于摩擦力 D . 5～6 s，木箱所受推力大于摩擦力

图象是数据处理的重要方法．如图：

（1）此图象为________（填A或B）

A . 路程﹣时间图象 B . 速度﹣时间图象
（2）甲物体做的是运动，乙做的是运动（填匀速、加速或减速）；甲物体在3s内通过的路程为　　m．
（3）聪明的小燕发现：一段时间内，物体通过的路程刚好等于这段时间的图象与坐标轴围成图形的面积（如图阴影部分），这一猜想在老师那里得到了证实．根据这一规律，请你计算乙在4s内的平均速度为　 m/s．

如图所示甲、乙两个图象分别描述了做直线运动的两个物体A、B的运动情况，根据图象得出的信息正确的是（）

A . A物体作匀速直线运动 B . B物体作加速运动 C . A的速度大于B的速度 D . B物体运动15s通过的距离是3m

甲、乙两车分别在同一直线上的M、N两点（M、N间距为20米），同时相向做匀速直线运动，它们的图象分别如图（a）和（b）所示。若甲、乙的速度分别为v_甲、v_乙，经过t秒，甲、乙相距10米。则（）

A . v_甲＜v_乙， t一定为10秒 B . v_甲＜v_乙， t可能为30秒 C . v_甲＝v_乙， t可能为10秒 D . v_甲＝v_乙， t可能为30秒

如图为某物体沿直线运动的路程随时间变化的图象，物体在5s内运动的路程为m；物体在5s内的平均速度为m/s；物体在1s～3s内处于状态。（选填“静止“或“匀速直线运动”）

如图所示是某物体在水平地面上做直线运动的 s-t 图象，以下结论正确的是（）

图片_x0020_456659882

A . 物体在 0~2s 内做变速运动 B . 物体在 2~4s 内运动速度是 5m/s C . 物体在前 2s 内和后 2s 内的速度相等 D . 物体在 6s 内平均速度是 2.5m/s

某物体作直线运动的v﹣t图象如图所示，下列说法中错误的是（）

图片_x0020_100014

A . 物体在OA段做匀速直线运动 B . 在AB段物体处于匀速直线运动状态，运动了7s C . AB段的速度是12m/s D . OA段的运动速度都要比BC段的速度小

甲、乙两物体同时同地同方向开始做匀速直线运动，甲的速度大于乙的速度，它们的s-t图像为图所示a、b、c三条图线中的两条，运动5秒甲、乙间的距离大于2米，则（）

图片_x0020_100015

A . 甲的s-t图一定为图线a B . 甲的s-t图可能为图线b C . 乙的s-t图一定为图线b D . 乙的s-t图可能为图线a

甲、乙两物体同时同地向东运动。运动的s-t 图像。如图所示，下列说法正确的是( )

A . 0-t₁时间内选甲为参照物、乙是向东运动 B . t₁-t₂ 时间内甲为静止状态，t₂ 时刻甲、乙两物体相遇 C . 0-t₂时间内甲的平均速度比乙的平均速度大 D . t₃-t₄ 时间内甲的平均速度小于乙的平均速度

甲、乙两车在同一平直路面上从同一地点同向行驶，如图反映了它们速度随时间变化的关系。根据图像可以得知甲车在0~4s通过的路程为m；乙车在4~10s内速度随时间变化的特点是；从出发到第一次相遇的时间为s。

甲、乙两辆车同时从同一地点向西做直线运动，它们的s-t图像如图。由图像可知（　　）

A . 0~3s内，甲乙两车都做匀速直线运动，且v_甲>v_乙 B . 0~5s内，乙车的平均速度是5m/s C . 0~3s内，以乙车为参照物，甲车向西运动 D . 第5s时甲追上乙

某物体从地面上某一点出发沿直线运动，其s﹣t图象如图所示，对物体的运动情况进行分析，得出结论正确的是（）

A . 物体在6s内运动的路程为15m B . 以地球为参照物，物体在中间2s内静止 C . 物体在前2s内和后2s内的速度相等 D . 物体在6s内的平均速度为2.5m/s

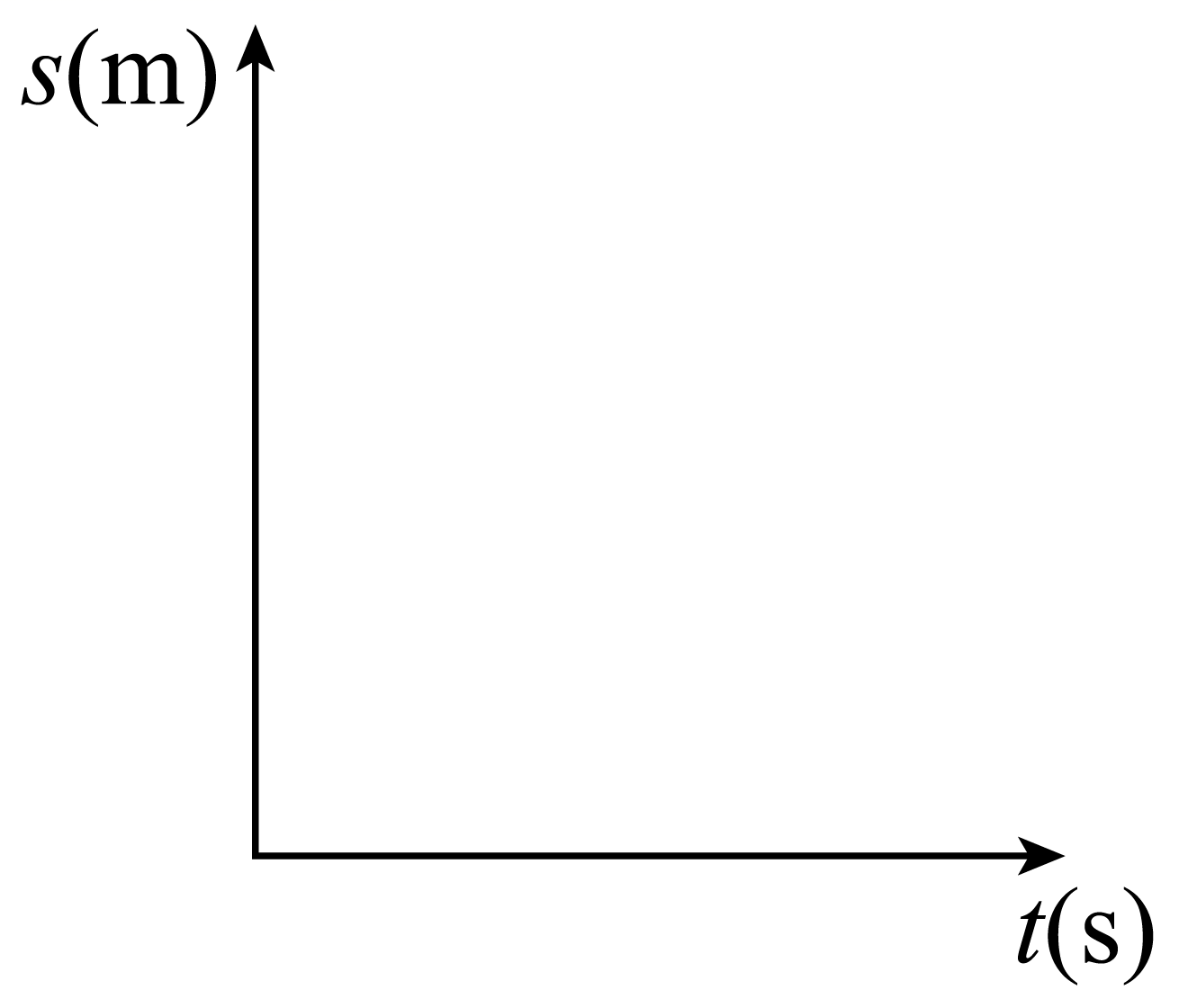

小明在测量公路上一个自行车的行驶速度，他测出了路程与时间关系的表格，请你依照表格画出路程和时间关系的图像。

时间（s）	0	1	2	3	4
路程（m）	1	3	5	7	9

利用图像分析处理物理问题是一种科学方法。如图所示，是我们学过的一些图像，对下列图像的描述，其中正确的是（）

A . 甲图表示某种晶体凝固时的温度与时间图像 B . 乙图表示某个物体做匀速直线运动的速度与时间图像 C . 丙图表示同种物体的质量与体积的关系图像 D . 丁图表示实心金属圆柱体浸入水中，它受到的浮力与进入水中深度的关系图像

如图所示，图甲是小车甲运动的s﹣t图像，图乙是小车乙运动的v﹣t图像，由图像可知（）

A . 甲车速度大于乙车速度 B . 甲车速度小于乙车速度 C . 甲车做匀速直线运动，乙车静止 D . 甲、乙两车经过5s通过的路程都是10m

甲、乙两物体同时沿同一方向运动，s~t图象如图所示，则0~8s内，甲的平均速度（选填“大于”“等于”或“小于”）乙的平均速度，0~4s内，以甲为参照物，乙是（选填“向前运动”、“向后退”或“静止”）的。

小明和小华在操场上同一地点出发沿相同方向做直线运动，他们通过的路程随时间变化的图像如图所示，则小华做直线运动，2s时小明在小华的（选填“前方”或“后方”），0~2s内，小华的平均速度大小为m/s。

一定质量的货物在吊车钢索的拉力作用下，竖直向上运动（不考虑空气阻力和钢索重力），货物运动的s-t图象如图所示，根据图象可知，下列判断中正确的是（）

A . 货物竖直向上运动时，4s时的速度小于10s时的速度 B . 2s时钢索的拉力大小等于8s时钢索的拉力大小 C . 0至6s内钢索拉力做的功小于6s至12s内钢索拉力做的功 D . 货物在0至12s内的竖直向上运动过程中，钢索拉力的功率保持不变
