杠杆的平衡条件知识点题库

看图答题

（1）如图1，请作出凸透镜的入射光线和进入水中的折射光线
（2）物块从斜面滑至粗糙水平面向右运动的过程中，受一水平向左的推力F ，请在图2中画出该物块此时在水平方向上的受力示意图（请将力的作用点画在物块重心处）
（3）传递手机信号的是，石油是能源（填“可再生”或“不可再生”）．
（4）如图3所示，是探究杠杆平衡条件的实验装置，要使杠杆在水平位置平衡，B处应挂与A处同样大小的钩码个数为．
（5）如图4所示，用塑料管可以将瓶中的水吸到嘴里，这是利用了

我班物理兴趣小组的同学，利用如图所示的装置，在杠杆支点的两边分别挂上钩码来探究杠杆的平衡条件．

测量序号	动力 F₁/N	动力臂 l₁/cm	阻力 F₂/N	阻力臂 l₂/cm
①	1	20	2	10
②	2	15	1.5	20
③	3	5		15

（1）若杠杆静止在如图甲所示的位置，此时杠杆平衡吗？（选填“平衡”或“不平衡”）
（2）为尽量减小杠杆自身的对实验结果的影响，应使杠杆在水平位置平衡，如图甲中，应将右端的平衡螺母向（选填“左”或“右”）调节；将杠杆调在水平位置平衡还可以方便的测量．
（3）实验中测得的数据如表所示，表格中漏填的数据为 N．
（4）有的同学按现有方案得出如下结论：“动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离”．这个结论与杠杆平衡条件不符，为解决本实验方案的这一不足，小刚同学用弹簧测力计替换了一组钩码，并使测力计的拉力方向，使杠杆平衡，再做几组实验，即可得到验证。

在我国一些民间俗语常蕴涵着丰富的物理知识，下列俗语中对应的物理知识不正确的是（　　）

A . 四两拨千斤﹣﹣杠杆原理 B . 磨刀不误砍柴工﹣﹣减小受力面积，增大压强 C . 坐井观天﹣﹣光的反射 D . 一个巴掌拍不响﹣﹣力是物体对物体的作用

如图是搬运泥土的独轮车，独轮车属于杠杆（选填“省力”或“费力”）．设车箱和泥土的总重G=1000N，运泥土时从A点提起独轮车把手的力是F，F的力臂是 m，F的大小至少是 N．

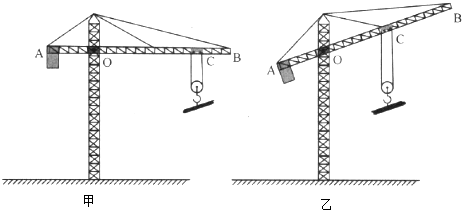

“塔吊”是北海新城区建设中随处可见的一种起重设备，图甲所示是某塔吊的工作示意图，AO是塔吊的平衡臂，BO是塔吊的吊臂，C为可控制移动的滑轮组小车，可在B点到O点间移动，AO长4m，BO长26m，AB可绕O点在一定的范围内上下倾斜，已知A端配重物的质量为5t，塔吊利用工作电压为380V、额定功率为10kW的电动机带动滑轮组来吊升工地的建筑材料．问：

（1）从安全角度出发，起吊时应尽量使吊臂水平平衡，在一次匀速吊升钢材时塔吊的吊臂如图乙所示，则滑轮组小车C应向移动（选填“左”或“右”），这是根据原理．
（2）将质量为2t的钢材以0.5m/s的速度竖直向上匀速提起，经1min到达施工楼层后再水平移动20m将钢材送到施工点，此过程中塔吊拉力对钢材所做的功是多少？
（3）此塔吊某次吊升钢材时，施工人员移动滑轮组小车C到达离O点16m处，使吊臂和平衡臂刚好处于水平平衡，电动机在额定功率下竖直向上匀速吊升钢材到某高度，此时电动机将电能转化为机械能的效率为75%，则钢材上升过程中的速度是多大？（吊臂、平衡臂、滑轮组的质量及摩擦力忽略不计）

如图所示为刻度均匀的轻质杠杆，A处挂一重为4牛的物体，若要使杠杆在水平位置平衡，则在B处施加的力为（）

A . 可能为1牛 B . 一定为2牛 C . 可能为4牛 D . 一定为6牛

如图为吊装工具示意图，物体M为重5000N的配重，杠杆AB的支点为O，OA：OB=1：2，每个滑轮重100N．当重为700N的工人用300N的力竖直向下匀速拉动绳子时，工人对地面的压力为N，物体M对地面的压力为N．（杠杆与绳的自重、滑轮组摩擦均不计）

如图所示，用固定在墙上的三角支架ABC放置空调室外机。已知AB长40cm，AC长30cm，室外机的重力为300N，正好处在AB中点处，则A处螺钉的水平拉力为N（支架重力不计）．为了安全，室外机应尽量（填“靠近”或“远离”）墙壁.

小明学习了杠杆的知识后，想用公园的翘翘板来估测一块石头的重，如图所示，他将石头放在翘翘板

位置，自己坐在

位置上，翘翘板在水平位置平衡．若小明体重

，可估得石头的重约为（）

A .

B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$

杠杆的动力臂l₁为2 m，阻力臂l₂为0. 2 m，若阻力F₂为300 N，求杠杆平衡时的动力F₁。

如图所示，轻质杠杆OB可绕O点转动，OA=AB，物块G重30N，在B点作用一个竖直向上的拉力F使杠杆在水平位置平衡，F的大小为 N；保持杠杆在水平位置平衡，仅将拉力F沿顺时针方向转动，则在转至虚线①所示位置的过程中，拉力大小将。（选填“变大、变小或不变”）

如图所示，杠杆在水平位置平衡，做下列调整后杠杆仍然能平衡的是（）

图片_x0020_2046307047

A . 左右两边的钩码向中间移2格 B . 左右两边的钩码向两边移1格 C . 左边的钩码向左移2格，右边的钩码向右移1格 D . 左边的钩码向中间移1格，右边的钩码向中间移2格

如图所示是吊车正在起吊货物的示意图。该装置通过液压伸缩撑杆推动吊臂并使吊臂绕O点转动，从而通过钢绳将货物缓慢吊起。假设撑杆对吊臂的作用力始终与吊臂垂直，仅通过转动吊臂提升货物的过程中，则下列分析正确的是（）

A . 撑杆对吊臂的作用力不断增大 B . 钢绳对吊臂的作用力不断增大 C . 撑杆对吊臂的作用力的力臂不断增大 D . 钢绳对吊臂的作用力的力臂不断减小

如图甲所示，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm，要使曲杆在图示位置平衡，请作出最小的力F的示意图及其力臂L。

如图所示，灯重30N，灯挂在水平横杆的C端，O为杠杆的支点，水平杆OC长2m，杆重不计，BC长0.5m，绳子BD作用在横杆上的拉力是多少？（已知：∠DBO=30°）

图片_x0020_14814592

一轻质杠杆在动力F₁与阻力F₂作用下保持水平平衡，如图所示。已知动力臂L₁<阻力臂L₂ ，如果F₁与F₂的大小和方向均保持不变，将它们的作用点分别向远离支点移动相同的距离，那么（）

A . 杠杆仍保持平衡 B . 杠杆右端下移 C . 杠杆左端下移 D . 杠杆哪端下移不能确定

如图是某建筑工地上的吊装工具，物体M₁是重5000N的配重，杠杆AB支点为O，已知OA：OB=1：2，滑轮下挂货物M₂ ，每个滑轮重100N，工人体重为600N，杠杆与绳的自重及滑轮组间摩擦均不计，当工人用400N力竖直向下以60cm/s的速度匀速拉动绳子时，求：

（1）工人对地面的压力；
（2）工人做功的功率；
（3）滑轮组提升货物M₂的效率；
（4） M₁对地面的压力。

如图所示的简单机械，忽略各种摩擦及杠杆和滑轮的重力，当提起相同重物时，最省力的是（）

A .

B .

C .

D .

公筷公勺是文明新“食尚”。当你用筷子夹菜时，你就在使用杠杆了。下列用具正常使用时也是杠杆，其中与筷子同属于费力杠杆的是（）

A .

扳手 B .

开瓶器 C .

划赛艇的船桨 D .

钳子

小欣同学尝到了知识归纳整理的甜头，学习物理后，对知识归纳如下，错误的是（）

A能量转化	机械手表：弹性势能转化为动能	B仪器的原理	杆秤：杠杆原理
	发电机：电能转化为机械能		液体温度计：热胀冷缩
	热机：内能转化成机械能		密度计：浮力等于重力
C工具原理	电铃：电流的磁效应	D物理量单位	光年是长度单位
	高压锅：利用大气压与沸点的关系		能量和功的单位都是J
	船闸：连通器		机械效率没有单位

A . A B . B C . C D . D
