通电螺线管的磁场知识点题库

请在图中用箭头标出放在P点的小磁针静止时N极所指的方向．

下列说法中正确的是（）

A . 导体中的电流一定会产生磁场 B . 地磁场的磁感线是真实存在的 C . 改变电磁铁中电流的大小可以改变电磁铁的南、北极 D . 发电机是把机械能转化为电能

如图所示，通电螺线管周围放着能自由转动的小磁针a、b、c、d，其中小磁针N极指向错误的是（）

A . 小磁针a B . 小磁针b C . 小磁针c D . 小磁针d

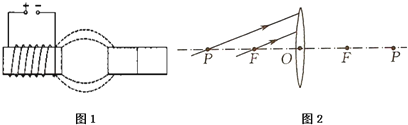

（1）在图1中标出通电螺线管右侧条形磁体的N、S极和图中磁感线方向；

（2）如图中分别表示从凸透镜的2倍焦距和焦点处射向凸透镜的光线，请在图2中画出它们通过凸透镜后的光路图（P是与凸透镜的距离等于2倍焦距的位置）

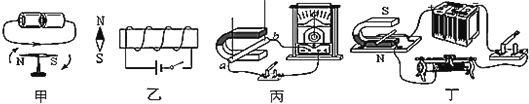

关于电磁转换，下列四幅图解释合理的是( )

A . 甲：磁场能产生电流 B . 乙：开关闭合，小磁针N极将向右偏转 C . 丙：磁场对电流的作用 D . 丁：开关闭合，将电能转化为机械能

如图所示，标出图中螺旋管的极性、磁感线的方向以及电源的正负极．

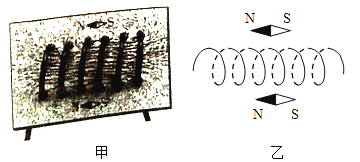

在探究通电螺线管磁场的实验中，在螺线管附近放两个小磁针，硬纸板上均匀地撒满铁屑，通电后观察到小磁针静止时的指向和铁屑的排列如图甲所示，请你根据图甲所示的实验结果，在图乙中画出螺线管周围的磁感线分布情况（画出5条线），并标出螺线管N极和S极．

下列四副图示所表示的电磁现象或规律中，不正确的是（）

A .

条形磁体的磁场 B .

地磁场 C .

通电螺线管的磁场 D .

异名磁极间的磁场

如图所示，通电螺线管的N极为端．（选填“A”或“B”）

如图是用安培定则判定通电螺线管的磁极跟电流方向的关系示意图，请标出通电螺线管的N极，并在导线AB段用箭头标出电流的方方向．

如图所示是演示通电螺线管磁场分布的实验．根据小磁针的指向，可知图中螺线管纸面上方线圈中的电流方向是（选填“从上向下”或“从下向上”）．

通电螺线管的外部磁场与条形磁体周围磁场相似，其磁极可以用安培定则判定．

（1）图中螺线管的A端是极．
（2）螺线管实际上就是由多个单匝圆形圈组成，通电螺线管的磁场可以看成由每一个单匝圆形通电线圈的磁场组合而成，因此应用安培定则也可以判断单匝圆形通电线圈的磁极．现一单匝圆形通电线圈中的电流方向如图所示，则其B端是极．
（3）地球周围存在的磁场，有学者认为，地磁场是由于地球带电自转形成圆形电流引起的，地球自转的方向自西向东，则形成圆形电流方向与地球自转方向（相同/相反），物理学规定正电荷定向移动方向为电流方向，那么地球带（正/负）电．

如图所示的装置中，当开关 S 闭合后，下列判断正确的是（）

A . 通电螺线管外 A 点的磁场方向向左 B . 通电螺线管的左端为 S 极 C . 向左移动滑片 P ，通电螺线管的磁性减弱 D . 小磁针静止后，其 N 极的指向沿水平向左

如图所示是小明同学在研究通电螺线管极性时的情形，请标出开关闭合后通电螺线管的N极、螺线管内小磁针的N极和磁感线上A点的磁场方向。

在“探究通电螺线管外部磁场的方向”实验中：

（1）小磁针的作用：。
（2）在螺线管外部A、B两处放置小磁针，闭合开关，发现A处小磁针发生偏转，而B处小磁针不偏转，试说明B处小磁针不偏转的可能原因：
（3）将电池的正负极对调，重复上述实验，是为了探究通电螺线管外部磁场的方向与方向的关系。
（4）观察实验现象后，应立即断开开关，是为了。

如图为通电螺线管，请根据螺线管的极性标出小磁针的N极和在虚线框内标出电源的“+”“-”极。

请标明小磁针、螺线管的N、S极以及磁感线方向

图片_x0020_100027

如图所示，闭合开关S₁、S₂两个通电螺线管的相互作用情况以及A、B端的极性分别是（）

A . 相斥，A端为N极，B端为N极 B . 相斥，A端为S极，B端为S极 C . 相吸，A端为S极，B端为N极 D . 相吸，A端为N极，B端为S极

如图，请根据小磁针的N极指向，在括号内标出电源的正、负极。

如图所示，画出通电螺线管中的电流方向和它外部磁感线a的方向。

<<
<
4
5
6
7
8
9
10
>
>>
