电路的动态分析知识点题库

大功率空调在启动一瞬间，与空调并联的台灯变暗，关于这一现象，下列说法不正确的是（）

A . 进户线中电流变大 B . 线路中电阻变大 C . 线路中热损失变大 D . 灯泡两端电压变小

在如图所示的实物电路中，电源电压保持不变，闭合开关后，将滑动变阻器的滑片向右移动，小灯泡亮度变化的情况是（）

A . 变亮 B . 变暗 C . 保持不变 D . 无法确定

计算机鼠标装有滚轮来反应鼠标的移动情况，它的工作原理的示意图如图所示，滚轮M移动时，可带动与之相连的金属滑片P移动．当滚轮M向右移动时，电流表示数将，电压表示数将．（选填“变大”或“不变”）

如图所示，闭合开关S₁、S₂ ，电路正常工作．现只将S₂断开，则（）

A . 电流表示数减小，电压表示数不变 B . 电流表示数增大，电压表示数不变 C . 电流变示数减小，电压表示数减小 D . 电流表示数增大，电压表示数增大

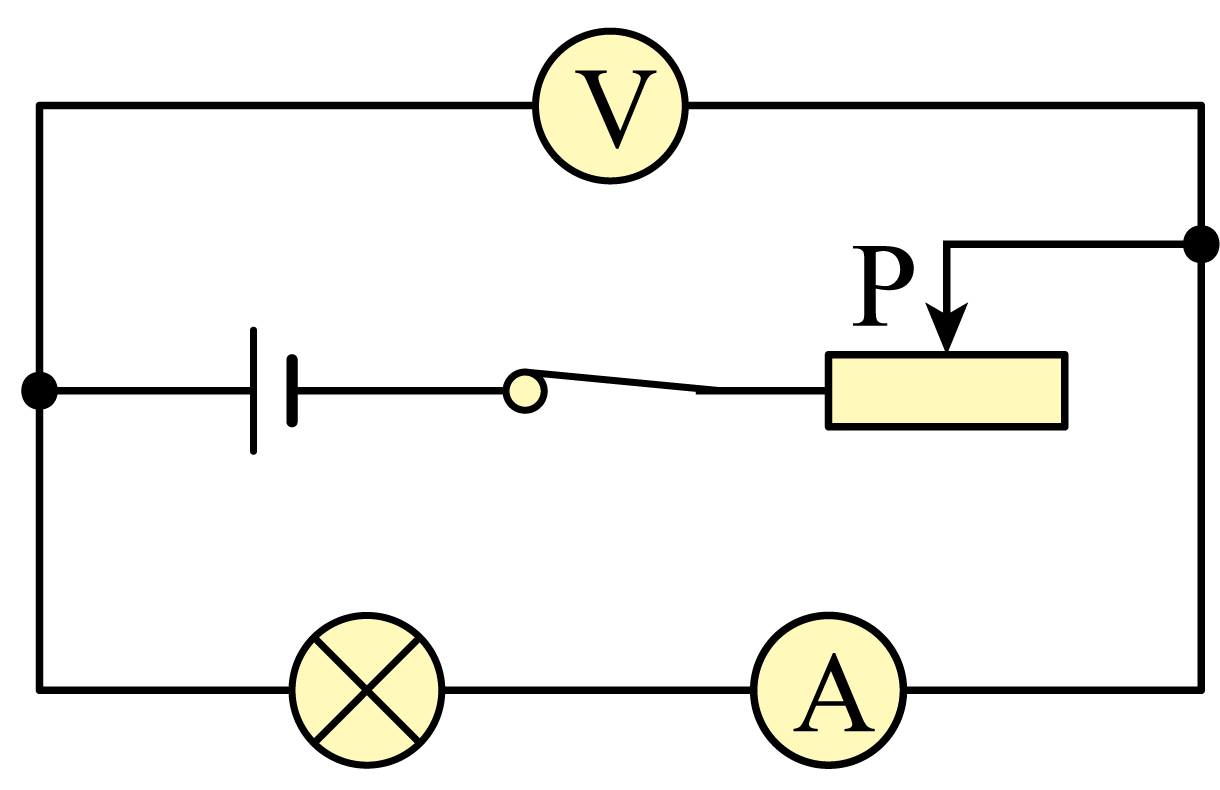

如图所示，电源的电压不变，闭合开关，滑片P从右向左移动，下列说法正确的是（）

A . 电压表示数变大 B . 电压表示数变小 C . 电流表示数变大 D . 电流表示数变小

如图所示的电路中，电源电压恒为3V，灯泡L的电阻为10Ω且保持不变。闭合开关S后，滑片P由b端向a端滑动的过程中，下列判断正确的是（）

A . 灯泡L亮度变暗 B . 电压表示数变大，电流表示数变小 C . 电压表与电流表示数的比值变小 D . 灯泡L的最大功率为0.9W

如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S₁、S₂时，下列说法正确的是（）

A . 电磁铁的右端为N极 B . 小磁针将顺时针旋转 C . 当P向左滑动时，电磁铁的磁性增强，指示灯变暗 D . 当P向右滑动时，电磁铁的磁性减小，电压表的示数减小

如图所示，电源两端电压保持12V不变，小灯泡L上标有“6V 1A”（灯丝电阻不变），滑动变阻器R最大电阻值为60Ω.下列说法正确的是（）

A . S闭合后，滑片向右滑动，电压表示数增大 B . S闭合后，灯丝中的最小电流为0.2A C . 小灯泡L正常发光时，灯丝阻电阻为12 Ω D . 小灯泡L正常发光时，滑动变阻器连入电路的阻值为6Ω

如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片P从b点滑到a点的过程中，两电压表示数随电流表示数变化的图线如图乙所示，则电源电压为V，滑片从b点滑到a点的过程中，电路消耗的总功率最大值为W，滑片在a点时，10s内电阻R消耗的电能为J。

如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R₂的最右端B处时，电压表的示数为4V，定值电阻R₁的功率为0.8W；当滑片P置于滑动变阻器R₂的中点时，电压表的示数变化了1V．下列结果正确的是（）

A . 电源电压为8V B . R₁的阻值为20Ω C . 电路前后电流之比为1：3 D . 电路总功率变化了1.2W

如图所示是某温控装置的简化电路图，工作电路由电压为220V的电源和阻值R=88Ω的电热丝组成；控制电路由电源、电磁铁（线圈电阻 $\text{[math]}$ =20Ω）、开关、滑动变阻器 $\text{[math]}$ （取值范围0~80Ω）和热敏电阻 $\text{[math]}$ 组成； $\text{[math]}$ 阻值随温度变化的关系如下表所示，当控制电路电流 $\text{[math]}$ ≥50mA时，衔铁被吸合切断工作电路；当控制电路电流 $\text{[math]}$ ≤40mA时，衔铁被释放接通工作电路。

温度/℃	90	80	66	60	50	46	40	36	35	34
$\text{[math]}$ /Ω	10	20	40	50	70	80	100	120	130	150

（1）工作电路正常工作时，产生的热量是多少？
（2）当温度为60℃，滑动变阻器 $\text{[math]}$ =50Ω时，衔铁恰好被吸合，控制电路的电源电压是多少？
（3）若控制电路电源电压不变，此装置可控制的温度最大范围是多少？
（4）要想要该装置所控制的最高温度降低一些，请分析说明如何改变 $\text{[math]}$ 的阻值。

如图所示电路，下列分析正确的（）

图片_x0020_100006

A . 只闭合S₁时，L₁发光，L₂不发光，A₂测L_l电流 B . 只闭合S₂时，L_l发光，L₂不发光，A₂测L_l电流 C . 闭合S₁、S₂时，L₁、L₂串联，A₁、A₂示数相等 D . 闭合S_l、S₂时，L₁、L₂并联，A₂测L₂电流

小泽设计了一个如图所示的简易电子身高测量仪。电源电压恒为 $\text{[math]}$ ，保护电阻的阻值为 $\text{[math]}$ ， $\text{[math]}$ 是一只固定着的、竖直放置的硬电阻棒，总长为 $\text{[math]}$ ，总阻值为 $\text{[math]}$ ，其接入电路的电阻与接入电路的棒长成正比。金属杆 $\text{[math]}$ 和 $\text{[math]}$ （右端 $\text{[math]}$ 是滑片）与电路接触良好，电阻不计。当给身高为 $\text{[math]}$ 的小宇测量身高时，电压表的示数为 $\text{[math]}$ 。则下列说法中正确的是（）

A . 若要求所测身高越高，仪表示数越大（指针右偏），他应将电压表改装为身高测量仪 B . 该测量仪测量身高的最小值为 $\text{[math]}$ C . 该测量仪测量身高的最小值为 $\text{[math]}$ D . 电压表示数 $\text{[math]}$ 与身高 $\text{[math]}$ 之间的关系式为 $\text{[math]}$

如图所示，电源电压恒为6V，电流表量程0﹣0.6A，电压表量程0﹣3V，滑动变阻器规格“50Ω 1A”，小灯泡规格“2.5V 0.625W”。若不考虑小灯泡阻值随温度的变化，电路中各元件均安全工作，小灯泡两端电压不允许超过额定电压。闭合开关，下列说法正确的是（）

A . 电路的最大电功率是3.6W B . 电流表的示数变化范围是0.1A﹣0.25A C . 滑动变阻器的阻值调节范围是10Ω﹣50Ω D . 滑片向右滑动，电流表示数变小，电压表示数变大

如图甲是通过小灯泡L的电流跟其两端电压关系的图像。现将小灯泡L与电阻R连入图乙所示的电路中，只闭合S，小灯泡的实际功率为1.8W，再闭合S₁ ，电流表示数为0.9A。下列结果错误的是（）

A . 电源电压为6V B . 电路消耗的总功率为5.4W C . 通过电阻R的电流为0.4A D . 电阻R的阻值为20Ω

如图是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。当箱中的油量减少时，滑动变阻器接入电路中的阻值（填“变大”不变”或“变小”），电流表的示数（填“变大““不变“或“变小”）。R₀在电路中的作用是。

如图所示的电路中，电源电压不变。闭合开关后，当滑片P在某一端点时，电流表示数为0.3A，小灯泡消耗的功率为0.9W；当滑片P移至中点时，电压表示数变化了3V，此时小灯泡恰好正常发光，且消耗的功率为3W，则下列说法正确的（）

A . 滑片P在最右端时，滑动变阻器消耗的功率为5.4W B . 小灯泡正常发光时的电阻为20Ω C . 滑动变阻器的最大阻值为50Ω D . 电源电压为18V

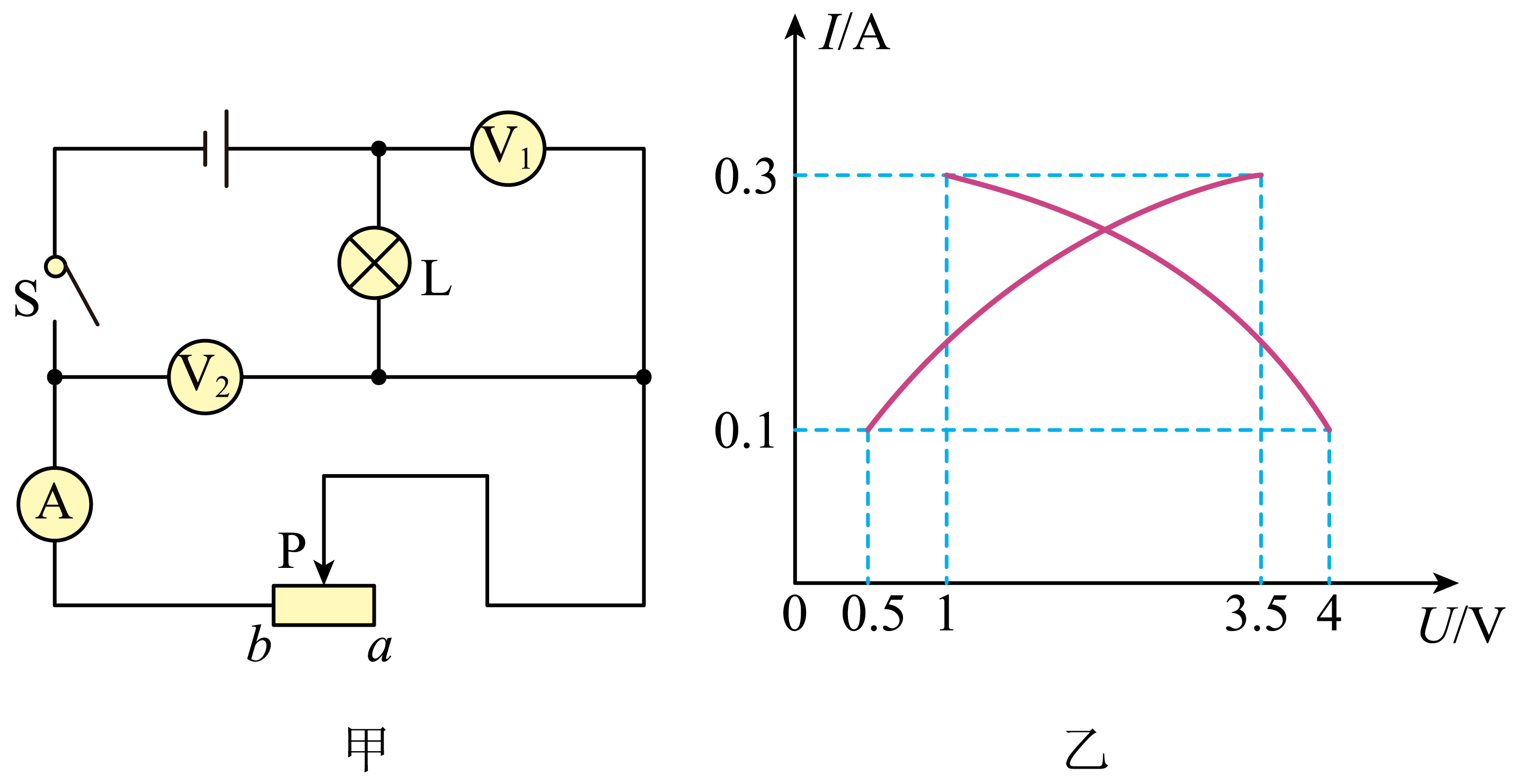

如图甲所示，闭合开关S，调节滑动变阻器的滑片P从最右端滑至灯正常发光的位置，电流表示数与两电压表示数的关系如图乙所示。则电源电压为V，灯正常发光的电流，灯的额定功率W。

如图甲所示的电路中，电源电压保持不变，小灯泡的额定功率为 $\text{[math]}$ 。只闭合开关S、S₁ ，将滑片P从最右端移动到 $\text{[math]}$ 点，此时小灯泡正常发光。图乙是这一过程中电流表和电压表 $\text{[math]}$ 示数的关系图象。再断开开关S₁ ，闭合开关S₂ ，将滑片P从 $\text{[math]}$ 点移动到最右端，图丙是这一过程中电流表示数与变阻器滑片P左侧的阻值变化关系的图象。则该电路的电源电压为 $\text{[math]}$ ，定值电阻 $\text{[math]}$ 的阻值为 $\text{[math]}$ ，当电路中电流为 $\text{[math]}$ 时，灯L的实际功率为 $\text{[math]}$ 。

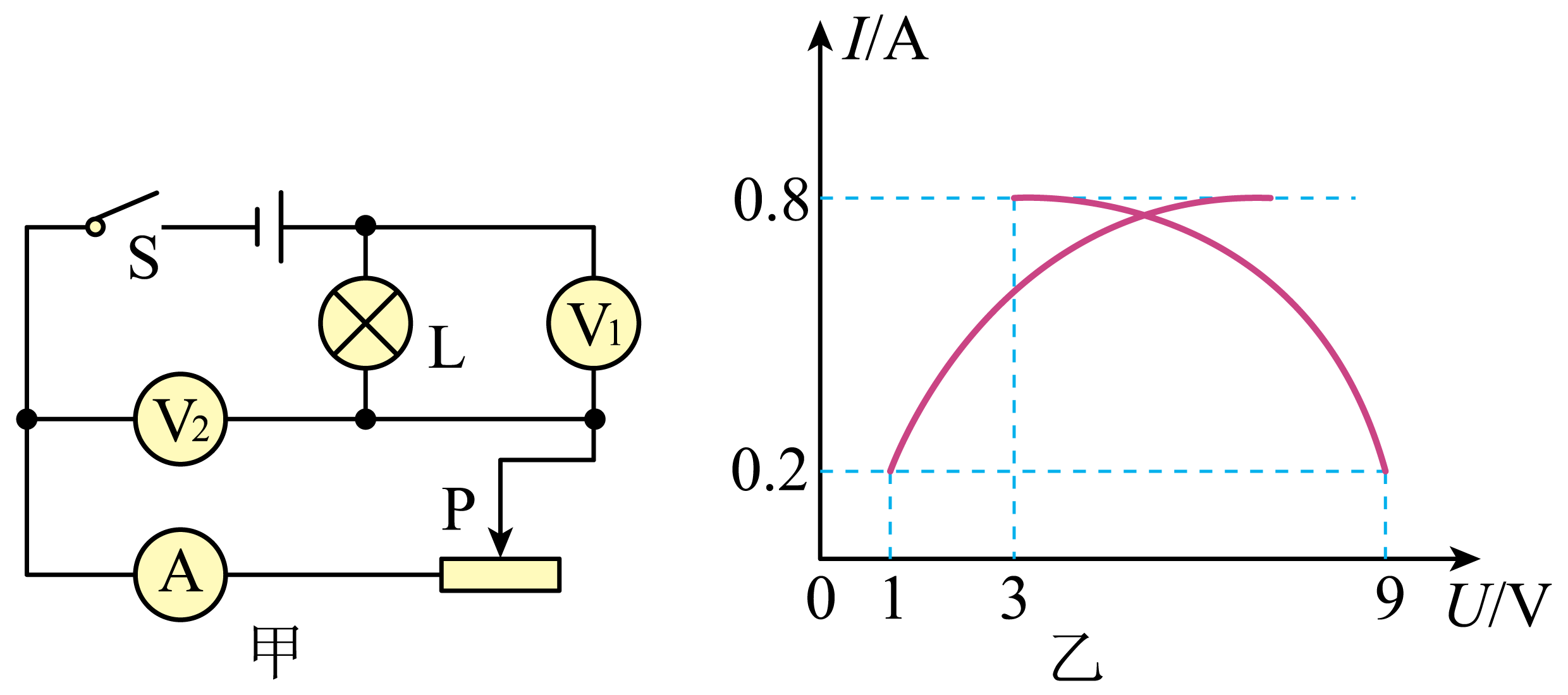

如图甲，闭合开关S，调节滑动变阻器的滑片P从最右端滑至灯泡正常发光的位置，电流表示数与两个电压表的示数变化关系如图乙所示，则以下说法正确的是（）

A . 电源电压为9V B . 滑片P位于最右端时，电路中的电流为0.8A C . 小灯泡的额定功率为5.6W D . 滑动变阻器的最大阻值为40Ω

电路的动态分析 知识点题库

电路的动态分析知识点题库
