滑动变阻器的原理及其使用 知识点题库

在如图所示的电路中，当滑动变阻器滑片向a端滑动时，灯L将(     )

如图所示，滑动变阻器有4个接线柱，使用时只需接入其中2个，因此有几种接法，在这些接法中，不能改变电阻大小并且可能损坏仪器的接法是（   ）

如图所示是一种自动测定油箱内油面高度的装置．R是滑动变阻器，它的金属片是杠杆的一端，关于这套装置，下列说法中错误的是

将如图所示的滑动变阻器连入电路，要求当滑动变阻器的滑片P向B端移动时，接入电路中的电阻变小，则滑动变阻器连入电路的接线柱应是（　　）

如图所示，电源电压为8V，R₁=4Ω，滑动变阻器的最大阻值是12Ω，滑片滑到左端时，通过R₁的电流 A；P滑到右端时，通过R₁的电流 A。

变阻器是通过改变接入电路中电阻线的  来改变电阻的，如图所示，把滑动变阻器B、D端接入电路时，要使变阻器连入电 路部分的电阻增大，则滑片P应向 （填“左”或“右”）滑动。

如图所示，滑动变阻器有A、B、C、D四个接线柱，将该变阻器与一个小灯泡串联后接入电路，通电后使滑片P向右移动，小灯泡逐渐变亮，上面4种接法中正确的是（　　）

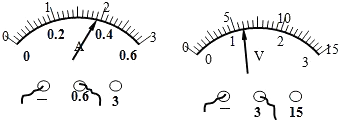

如图，用电流表、电压表测电流和电压，滑动变阻器改变灯泡的亮度，其电路图如下图所示．

下图中电源电压保持6V不变,灯泡 L标有 “6V  6W” 字样 , 开关 闭合后在滑片P从b端向a端 滑动的过程中,下列说法正确的是（  ）

如图所示的两个电路中，电源电压相等，闭合开关S，当两图中滑动变阻器的滑片都向右滑动时，灯泡L₁和L₂的亮度的变化是（   ）

请用笔画线代替导线，将图中的滑动变阻器连入电路中，要求滑片向左移时灯泡能变亮．

小强观察了市场上的自动测高仪后，设计了图6四个电路（其中R＇是滑动变阻器，R是定值电阻，电源电压恒定）。其中能实现身高越高，电压表示数越大的电路是（     ）

如图甲所示是某电子秤原理图。托盘与弹簧相连，滑片P固定在弹簧上并能随弹簧的伸缩上下滑动，R是一根长为10cm的均匀电阻丝。空盘时，滑片P位于R的最上端，称量最大值时，滑片P位于R的最下端，R最大阻值为40Ω，电源电压恒为3V．图乙是托盘所受压力F与弹簧形变量△L的变化关系图象。请完成以下问题：

滑动变阻器是通过改变接入电路的电阻丝的来改变电阻的．某滑动变阻器上标有“200Ω 1A”字样，其中200Ω指的是，1A指的是．

在收音机中，有一种叫电位器的变阻器。电位器的外形及其内部构造如图所示。图中A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器

如图甲所示的电路中，电源电压保持不变，小灯泡L标有“6V 3W”，闭合开关S后，滑动变阻器的滑片P由B端移动到A端过程中，测得电流表与电压表示数关系如图乙所示。求：

某滑动变阻器的铭牌如图所示，则该滑动变阻器的标示值是 ：当滑片向D端移动时，它接入电路的电阻值（填“变大”、“变小”或“不变”）。

如图是测量小灯泡发光时的电阻的电路图，请你补充完整。

关于如图所示的电路图，下列说法不正确的是（　　）

将如图所示的滑动变阻器连入电路，要求当滑动变阻器滑片P向C端移动时，接入电路中电阻变大，则滑动变阻器连入电路的接线柱应是（   ）
