滑动变阻器的原理及其使用知识点题库

如图所示，闭合开关S后，灯泡L发光，现把滑动变阻器的滑片P向a端移动，则灯泡L的亮度与电流表示数的变化情况是（）

A . 灯泡L变亮，电流表示数变大 B . 灯泡L变暗，电流表示数变小 C . 灯泡L变亮，电流表示数变小 D . 灯泡L变暗，电流表示数变大

如图所示电路，闭合开关后将滑片移至图示位置时，灯泡恰能正常发光，若将滑动变阻器的滑片向B端移动时，则（）

A . 电流表和电压表的示数都变大 B . 电流表示数变大，电压表示数变小 C . 电流表示数变小，电压表示数变大 D . 电流表和电压表的示数都变小

如图所示的电路中，R₁为定值电阻，R₂为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图所示，则电源电压为 V，R₂的最大阻值为 Ω。

如图所示的电路中，电源电压不变．闭合电键S，当滑动变阻器的滑片P向右移动时，变小的是（）

A . 电压表V示数 B . 电压表V示数与电流表A₁示数的乘积 C . 电流表A₁示数 D . 电压表V示数与电流表A示数的乘积

如图所示，电源电压保持不变，当变阻器滑片P滑到A端时，闭合开关S₁和S₂ ，灯泡L恰好正常发光，以下说法正确的是（）

A . 滑片P仍在A端，开关S₁断开，S₂闭合，灯泡L仍正常发光 B . 滑片P仍在A端，开关S₁闭合，S₂断开，灯泡L仍正常发光 C . 滑片P滑到B端，同时闭合开关S₁和S₂ ，灯泡L仍正常发光 D . 滑片P滑到B端，开关S₁闭合，S₂断开，灯泡L仍正常发光

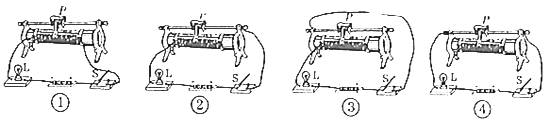

小华用滑动变阻器控制小灯泡的亮度，他设计了如图所示的4种电路，其中正确的是（）

A . ①④ B . ②④ C . ③② D . ④②

电动轮椅为残障人士出行提供了方便．其工作原理如图所示，操纵杆控制 S₁和 S₂ 两个开关．轮椅前进且能调速，但只能以恒定速度后退．下列正确的是（）

A . S₁ 接 1、S₂ 接 3 时，轮椅前进 B . S₁ 接 1、S₂ 接 4 时，轮椅后退 C . S₁ 接 2、S₂ 接 3 时，轮椅后退 D . S₁ 接 2、S₂ 接 4 时，轮椅前进

在“测定小灯泡电功率”的实验中，小灯泡的额定电压为2.5V，灯丝电阻约为8Ω．

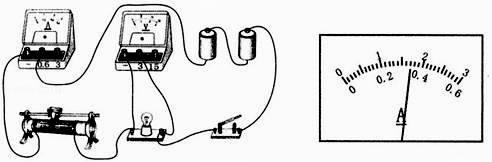

（1）某同学连接的电路如左图所示，请指出其中的两处错误或不妥：
①；
②．
（2）将上述错误或不妥改正后，闭合开关，如果发现灯泡发出特别耀眼的光，且此时电流表、电压表都有示数，则出现该现象的原因可能是．
（3）实验时，调节滑动变阻器，当电压表的示数为 V时，灯泡正常发光，此时电流表的示数如乙图所示，读数为 A，该灯泡的额定功率为 W．
（4）该实验还可以测定小灯泡的电阻，根据以上实验数据，这个小灯泡正常工作时的电阻为Ω．

如图所示的电路，电源电压保持不变，闭合开关，当滑动变阻器的滑片向右滑动时，下列分析正确的是（）

A . 灯泡变亮，电流表的示数变大 B . 灯泡变暗，电流表的示数变小 C . 灯泡亮度不变，电流表的示数变大 D . 灯泡亮度不变，电流表的示数变小

为在电压下测出小灯泡的额定功率，需要用调节小灯泡两端的电压即可；如果调节的电压略高于额定电压，若实际电压为额定电压的1.2倍，则实际功率为额定功率的倍．（假设电阻值不变）

如图为某同学设计的调光灯电路，S 为选择开关，分别与a点、b点、c 点接触，下列说法正确的（）

A . R₀只能用来保护灯泡 B . R₁只能用来保护灯泡 C . R₀只能用来调光的 D . R₁只能用来调光

在做“用滑动变阻器改变小灯泡的亮度”实验中

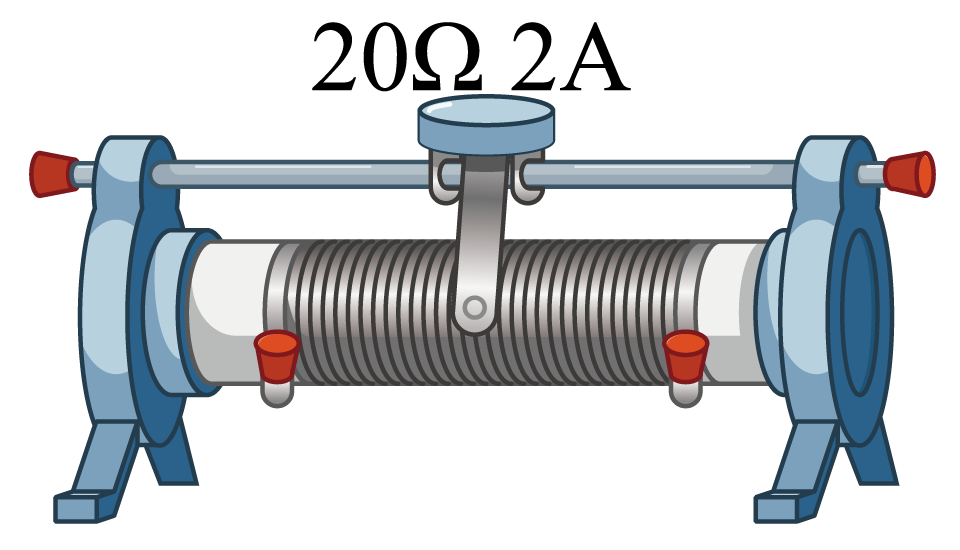

（1）滑动变阻器上标有“20Ω 2A”的字样，2A指的是。

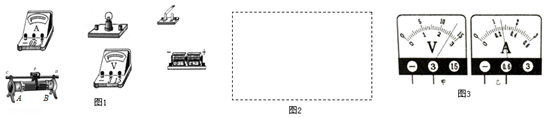

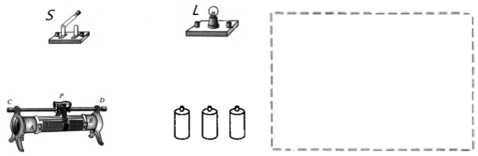

（2）提供器材有：电源、小灯泡、滑动变阻器、开关各一个、导线若干。请在图中用笔画线代替导线连接电路。要求：滑动变阻器的滑片向左移灯泡变亮。
（3）连好电路，开关闭合前，滑片应处于端（选填：“最左”或“最右”）。
（4）请在右边的虚线框中画出对应的电路图。

如图，滑动变阻器连入电路时要与用电器联，图中M接A，N接D，滑片向（选填“左”或“右”）滑动时，灯变亮。

图片_x0020_1863734759

只有V的电压对人体是安全的。滑动变阻器是通过改变电阻丝接入电路的来改变接入电路的电阻值。

阅读短文，回答问题

电动自行车因为具有轻便、快捷和环保箸优点备受大家喜爱。这些电动自行车是以蓄电池作为能量来，为了能使蓄电池的使用寿命更为长久，作了放电余留2即停止电能输出的电路设计。电动机为核心部件，通过控制器调节电流大小来改变速度的交通工具，近日相关部门出台文件要求骑行电动自行车要佩戴头盔，提醒大家要遵守交通规则，做到文明出行，安全骑行。下表是某型号电动自行车的一些参数：

整车质量	40kg
最高车速	10m/s
效率	75%
容量	0.5kW•h

（1）电动自行车的车座扁而平，这是为了，骑行过程中刹车时，则是通过的方法增大摩擦的；
（2）电动自行车中改变车速的控制器类似于实验室中（填物理实验器材名称），它和电动机应该联在一起使用；
（3）电动自行车的核心部件电动机的工作原理是；
（4）电动自行车的电能消耗后需要在集中停放点进行充电，充电时是将能转换为能；充电后最多能输出的机械能为J；
（5）小明骑着该电动自行车，最大规定速度在水平路而匀速行驶时，且该电动自行车行驶过程中所受到的摩擦力f随车辆和人的总质量M的变化关系图象如图乙所示，则该过程中电动自行车克服摩擦力做功的功率为225W，则小明的质量是kg。（g取10N/kg）
