滑动变阻器的原理及其使用 知识点题库

如图所示，R是用镍铬合金做成的变阻器，当导线夹向A端移动时，小灯泡的亮度将（　　）

有几位同学拿来一个滑动变阻器，看到铭牌上标有“20Ω  1A”的字样，其中20Ω的意义是 ，1A的意义是 。

如图所示电路中，R₁=4Ω，R₂=2Ω，滑动变阻器的最大值为30Ω．电路两端的电压U=12V，当电压表使用的量程为0～3V时，滑动变阻器允许接入电路的最小值是Ω．

用笔画线代替导线将图中实物连接完整．要求：

①电压表测量灯泡两端的电压．

②滑动触片向右移动时，通过灯泡电流变大．

③导线不能交叉．

实验室备有下列器材：

A．待测定值电阻Rx：阻值在7～9Ω之间

B．滑动变阻器：最大阻值500Ω

C．滑动变阻器：最大阻值10Ω

D．定值电阻R₀：阻值10Ω

E．电流表A：测量范围0～0.6A，0～3A

F．电源E：电源电压U恒为4V

G．单刀双掷开关（双向开关）S及导线若干

为了较精确地测出待测电阻Rx的电阻，小聪、小亮和小英共同设计了下图所示的电路．

①在他们设计的电路中，电流表的量程应选 A，滑动变阻器应选（填器材前面的序号字母）．

②小亮设计的实验操作主要步骤是：

Ⅰ、将开关掷向a，移动滑动变阻器的滑片至某一位置，使A表的指针指到表盘上某一适当位置；读出电路稳定后A表的示数（记为I₁）

Ⅱ、将开关掷向b，移动滑动变阻器的滑片至另一位置，使A表的指针指到表盘上另一适当位置；读出电路稳定后A表的示数（记为I₂）

小聪和小英认为小亮设计的步骤Ⅱ中有不妥当之处，请你帮小亮写出正确的步骤Ⅱ：

③按正确的操作，他们顺利的测出了Rx的电阻．请你写出用测得的物理量I₁、I₂和已知物理量U、R₀表示的R_x的表达式：R_x=．

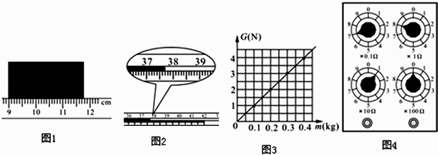

根据下面各图，写出所求物理量的值．

如图所示的电路，开关s闭合后，滑动变阻器滑片P向右滑动的过程中，有关电流表、电压表的读数以及灯泡亮度的变化，下列说法中正确的是（   ）

在如图所示的电路中，电源电压为3伏特，电阻R的阻值为5欧姆，滑动变阻器标有“20Ω 2A“字样，当滑片由A端滑到B端的过程中（   ）

如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器R₂的滑片P向a移动时，电流表和电压表示数的变化情况是（   ）

如图所示，其中图（a）、（b）、（c）分别是滑动变阻器的、和．当滑动变阻器的B、C两接线柱接入电路、滑片P向右移动时，连入电路的电阻将，电路中的电流将．当将A、B接线柱连入电路、滑片P向右移动时，连入电路的电阻将，这时滑动变阻器起着电阻的作用．

在测量定值电阻的阻值时，使用滑动变阻器的目的是改变流过电路中的，同时改变电阻两端的，这样就可以测出几组数据，求出电阻的平均值，以减少．

图为可调节亮度的台灯，右图为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上滑动即可调节灯泡亮度，下列分析中正确的是（   ）

如图所示，是电学实验中常用的滑动变阻器，其作用除保护电路外，还能改变电路中的电流和电压，关于滑动变阻器的作用，下列说法不正确的是(     )

图所示的甲为一种调光型台灯，通过旋动下方连接碳膜电阻的旋钮，就可以调节灯的亮度。调节亮度的电路如图乙所示，P为旋片，可随意转动从而改变在碳膜上的位置。要将图乙连在图丙所示的电路中，要求顺时针旋转旋片可以使灯泡亮度增加，下列接法正确的是        (　　)

如图所示是一种自动测定油箱内油量多少的装置， R' 是定值电阻， R 是滑动变阻器，它的金属滑 片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道油箱内剩余油量的多少。 则（   ）

如图是汽车油量表的工作原理图，其中的油量表是用表改装的，当油箱中的油面下降时，变阻器R₁接入电路的阻值变，油量表的示数（选填变大、变小、不变），定值电阻R₀在电路中的作用。

如图所示，是电学中常见的电路图，在A､B两点间分别接入下列选项中加点字的元件，并进行对应实验，对滑动变阻器在此实验中的作用描述正确的是（   ）

在如图所示的电路中，由滑动变阻器控制灯泡的亮暗，要求滑片 向右移动时，灯泡的亮度增大，则滑动变阻器接入电路的方式是（    ）

如图所示，当开关S₀闭合时，电路中（选填“绿灯”或“电铃”）工作。如果线圈电阻忽略不计，要使电磁铁的磁性增强，应将开关S接到（选填“1”或“2”）位置，或将滑动变阻器滑片P向（选填“左”或“右”）移动。

如图所示，电阻箱接入的电阻为Ω。
