电路的基本连接方式 知识点
1.串联电路
（1）定义：把用电器逐个顺次连接起来的电路叫做串联电路
（2）特点：
a．电流路径只有一条，无干路和支路之分；
b．用电器之间相互影响；
c．开关在任何位置的作用一样．
2.并联电路
（1）定义：把用电器并列的连接的电路，称为并联电路．
（2）特点：
a．电流路径有两条或两条以上，有干路和支路之分；
b．各支路上用电器之间互不影响；
c．干路上的开关能控制整个电路，支路中的开关只能控制它所在的支路．
3.混联电路
定义：电路中既有串联部分又有并联部分的电路称为混联电路．
（1）定义：把用电器逐个顺次连接起来的电路叫做串联电路
（2）特点：
a．电流路径只有一条，无干路和支路之分；
b．用电器之间相互影响；
c．开关在任何位置的作用一样．
2.并联电路
（1）定义：把用电器并列的连接的电路，称为并联电路．
（2）特点：
a．电流路径有两条或两条以上，有干路和支路之分；
b．各支路上用电器之间互不影响；
c．干路上的开关能控制整个电路，支路中的开关只能控制它所在的支路．
3.混联电路
定义：电路中既有串联部分又有并联部分的电路称为混联电路．
电路的基本连接方式 知识点题库
如图所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，这两个转向灯在电路中的连接方式为；司机所拨动的这根横杆就相当于电路中的．
在如图所示的电路中，各灯均完好，开关闭合后（ ）
A . 只有灯L1能发光
B . 只有灯L2能发光
C . 灯L1、L2都能发光
D . 灯L1、L2都不能发光
在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上，补上后要求：
①电压表测小灯两端电压．
②闭合电键S，向左端移动滑动变阻器的滑片P，小灯变亮．
教室里共有12盏日光灯，每四个一组，由一个开关控制．这四盏灯的连接方式是（填串联或并联），每盏日光灯的工作电流约为0.15A，合mA.
街上路灯可以同时亮或同时灭，路灯之间是；两个灯泡接在同一电路中，若通过两灯泡的电流相等，则这两个灯泡（选填“串联”“并联”“串联或并联”）.

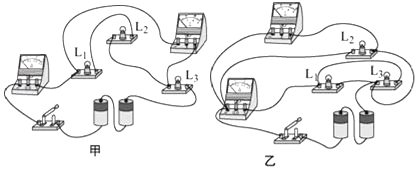

三盏小灯泡分别按图中甲、乙两种方式连接在电源两端，电源电压相等．当闭合开关后，下列说法错误的是（ ）
A . 甲图中的三盏灯是串联，乙图中的三盏灯是并联
B . 甲图中，电压表的示数为灯L1和L2两端的电压之和
C . 乙图中，电流表的示数为通过灯L1和L3电流之和
D . 乙图中，电压表的示数为灯L1和L2两端的电压之和
美的牌电饭锅具有保温与加热两种功，其简化电路如图所，R1、R2均为电热丝。下列说法正确的是（ ）
A . S1、S2闭合时，电饭锅处于加热状态
B . S1闭合、S2断开时，电饭锅处于加热状态
C . S1、S2闭合时，R1、R2并联
D . S1、S2闭合时，R1、R2串联
在如图所示的电路中，开关S闭合时，电灯L1和L2是联的，断开开关S，电流表的示数（选填“变大”、“变小”或“不变”）。
飞机黑匣子的电路等效为两部分，一部分为信号发射电路，可用等效电阻R1表示，用开关S1控制，30天后自动断开，R1停止工作．另一部分为信号存储电路，可用等效电阻R2表示，用开关S2控制，能持续工作6年，如图所示，等效电路正确的是（ ）
A .
B .
C .
D .
B .
C .
D .
-
（1） 某同学连接了如图所示的电路，闭合开关后，两灯泡正常发光，把导线连接在L2两端，发现L1，L2。
-

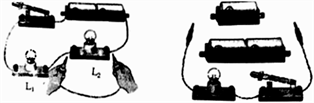

（2） 如图，该同学将同一个小灯泡分别接在一节和两节干电池两端，发现接两节干电池的小灯泡发光（选填“较亮”、“较暗”），说明电路中电流的强弱与有关。
如图所示的电路，下列说法中正确的是（ ）
A . 只闭合S、S1 ， L1发光，L2和L3都不发光
B . 只闭合S、S2 ， L1和L3发光，L2不发光
C . 只闭合S、S3 ， L2发光，L1和L3不发光
D . 闭合S、S1、S2、S3 ， L1和L2发光，L3不发光
如图所示的四个电路中，闭合开关S后，两灯属于并联的是（ ）
A .
B .
C .
D .
B .
C .
D .
如图，当断开开关S2、S3 ， 闭合S1时，能亮的灯是。要使灯L1、L2组成并联电路，则应闭合；当S1、S2、S3都闭合时，电路处于状态(开路／短路／通路)。
电冰箱内冷冻室的压缩机 （电动机）和冷藏室的照明灯是串联的还是并联的？并说出判断的理由。
在图所示的几个电路中，电源都相同，已知R1=5Ω，R2=10Ω，闭合开关S后，则电流表示数最大的是哪个电路？（ ）
A .
B .
C .
D .
B .
C .
D .
如图所示，闭合S1、S2 ， 灯L1、L2都发光，此时断开S2 ， 电流表A1的示数（选填“变大”、“变小”或“不变”），电流表A2的示数（选填“变大”“变小”或“不变”），灯L1的亮度（选填“变亮“变暗”或“不变”）。
如图所示，要使灯L1、L2串联，应闭合开关；要使L1、L2并联，应闭合开关。
电源是为电路中的导体提供持续的装置；一节干电池的电压为伏，教室里的日光灯与电脑之间是（选填“串联”或“并联”）连接的。
如图所示电路，闭合电路，要使两灯成为串联最简单的方法。使两灯成为并联最简单的方法。
如图所示，小明用三合一充电宝给三部手机同时充电的情景｡这三部手机是连接，若小明拔掉其中一部手机，则通过充电器的总电流将（变大/变小/不变），手机充电时充电宝将能转化为电能。
