力的三要素及力的示意图 知识点题库

如图所示，物体A静止在斜面上，画出物体A静止时所受各力的示意图．

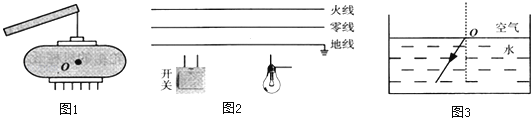

请按题目要求作答：

（1）如图1所示，灯笼用细线悬挂，处于静止状态，请画出它所受重力和拉力的示意图；

（2）如图2所示，请将开关和灯泡正确连入家庭电路；

（3）当光线从水中射向空气时，它的反射光线如图3所示，请画出入射光线和折射光线．

足球运动员把足球踢向空中，若不计空气阻力，如图表示足球在空中飞行的受力图，正确的是（G表示重力，F表示脚对球的作用力）（　　）

如图，画出浮在水中的静止小球受力示意图．



图中，摆球从A点自由摆动到B点时，作出：①摆球所受重力示意图；②绳对摆球拉力的示意图．

根据题意作图

图是利用杠杆吊起重物的情景，Q是支点．请在图中画出重物G的重力示意图以及重力和力F的力臂，并用字母L₁和L₂表示．

如图所示，作出斜面上物体所受力的示意图．

如图，重为25N的物体静止放在水平桌面上，请作出物体所受到的力的示意图．

如图所示，一个小球从高处下落到竖直放置的弹簧上并压缩弹簧向下做减速运动，忽略空气阻力，画出小球所受的重力G和弹力F．

一个篮球正在以一定速度滚上斜面，如图所示，请你作出篮球受力示意图．

如图所示是用杠杆吊重物的示意图．请画出拉力F₁对支点O的力臂，并画出挂重物的细绳对杠杆的拉力的示意图．

如图，一薄钢条的下段固定，现分别用不同的力去推它，使其发生甲、乙、丙、丁各图中所示的形变，如果F₁=F₃=F₄＞F₂ , 那么，比较图甲和乙可知，力的作用效果与力的有关；比较图可知，力的作用效果与力的方向有关．

如图所示，物体A处于静止状态，小车在拉力F作用下向右加速运动。请在图中画出物体A所受的支持力N和摩擦力f的示意图（力的作用点图中已标出）。

王明同学用力提起一桶水时，他对水桶施加了一个提力，此时水桶对王明的手也施加了一个拉力，这两个力的三要素（   ）

在物理兴趣活动中，小组长提出今日活动的主题：设计实验“探究力的作用效果与力的大小、力的方向、力的作用点是否有关”。小组长准备的实验器材有：装满水的矿泉水瓶、海绵、小桌、木块等。请你参与活动中，并从实验器材中选择合适的器材，设计一个实验方案探究力的作用效果与其中一个因素的关系。（温馨提示：注意实验方案的可操作性）

如图，一个球A被一挡板B挡在斜面上。请你在图中画出球A所受到力的示意图。

下列有关力的说法中，正确的是（   ）

如图所示，小明分别在A、B、C处用同样大小的力向外推门，感受到推门的难易程度有所不同，这说明力的作用效果与（　　）

如图所示，用大小相同的力垂直作用在开瓶器手柄上不同位置，作用在B点比A点更容易打开瓶盖，这说明力的作用效果与力的（   ）
