电阻器知识点题库

如图所示为“暖手宝”温度控制电路，R，为热敏电阻，当温度下降到设定的下限温度时，触点J—1闭合，电热丝通电加热；当温度上升到设定的上限温度时，自动切断电热丝，从而使“暖手宝”的温度控制在一定范围内。下列分析和判断中不正确的是（）

A . R_t为负温度系数的热敏电阻 B . 温度下降到下限温度时，无论如何调节R_P ，电热丝均不工作，出现该问题不可能是V₂击穿 C . 在调试时，要提高设定的上限温度，可将R_P调大 D . 在调试时，要降低设定的下限温度，可将R_P调大

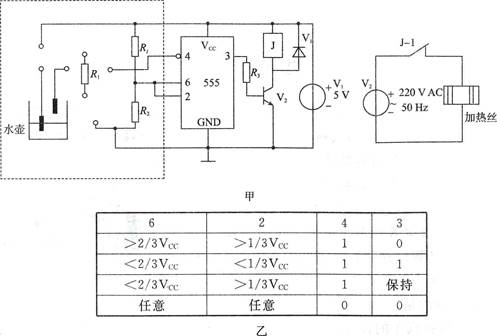

图甲是某电热水壶温控电路，当水壶中有水时，且温度低于下限60℃时。继电器吸合加热：当温度高于上限98℃时，继电器断开。如果水壶中无水，则加热丝始终无法加热。图乙是555的引脚功能说明。

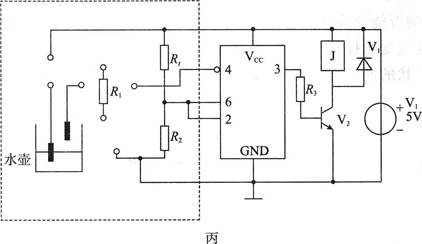

（1）要实现无水时不加热，低温时加热，高温时不加热，在图丙虚线框中将电
路补充完整。
（2）如果要将下限温度从60℃提高到70℃，则应该(在“①将R₂电阻调大；②将R₂电阻调小”中选择正确的选项，将序号填在横线处)。
（3）由于缺少三极管等必要元件，需要将电路做适当调整，请在图丁虚线框中选择合适的端子连线，使电路功能不变。
（4）题中所用的热敏电阻R_t ，温度与阻值的对应关系如表所示。则R₂的大小应为。

温度

50℃

60℃

70℃

80℃

98℃

阻值

30kΩ

20kΩ

14kΩ

9kΩ

5kΩ

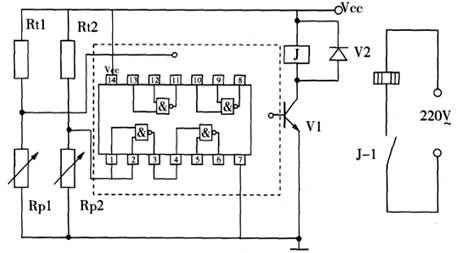

【加试题】如图所示为小明设计的水族箱温度控制电路。当温度低于下限温度(15℃)时电热丝开始加热，温度达到上限温度(32℃)时，电热丝停止加热。其中Rt1和Rt2是热敏电阻。根据该电路图，回答以下问题：

（1）热敏电阻Rt1、Rt2的类型是 (在①Rt1、Rt2均为负温度系数；②Rt1、Rt2均为正温度系数；③Rt1为负温度系数，Rt2为正温度系数；④Rt1为正温度系数，Rt2为负温度系数中选择一项将序号填写在横线处)；
（2）下图虚框中为某四二输入与非门集成电路示意图，请根据题中电路原理补全电路图
（3） Rt1控制的温度为 (在①上限温度；②下限温度；③无法确定中选择一项，将序号填写在横线处)；

（4）在保持输入端功能不变的情况下，小明尝试用NE555实现温度控制，并在加热过程中发光二极管点亮，表为该NE555功能表。以下是小明设计的四种方案，请选出所有符合题意的选项 (在下列选项中选择合适的选项，将序号填写在横线处)

2脚	6脚	3脚
＜ $\text{[math]}$ Vcc	＜ $\text{[math]}$ Vcc	高电平
＞ $\text{[math]}$ Vcc	＞ $\text{[math]}$ Vcc	低电平
＞ $\text{[math]}$ Vcc	＜ $\text{[math]}$ Vcc	保持
＜ $\text{[math]}$ Vcc	＞ $\text{[math]}$ Vcc	不使用

A .

B .

C .

D .

如图所示为一个47kΩ色环电阻，其中最右边一环为金色，关于该电阻的精度以及左边三个色环的颜色，以下说法中正确的是（）

A . ±5%精度，左边三个色环的颜色从左到右依次为蓝、橙、棕 B . ±5%精度，左边三个色环的颜色从左到右依次为黄、紫、橙 C . ±10%精度，左边三个色环的颜色从左到右依次为黄、蓝、紫 D . ±10%精度，左边三个色环的颜色从左到右依次为蓝、紫、橙

光敏电阻的阻值能够随光线的变化而变化。以下的曲线，能够反映光敏电阻的特性的是（）

A .

B .

C .

D .

某电阻出厂时，其电阻值标法采用两位有效数字色标法，色环依次为棕、红、橙、绿，则它的电阻值为（）

A . 12Ω B . 120Ω C . 1.2 kΩ D . 12 kΩ

若两个电阻器上分别标有2k8和R37，则两个电阻器的阻值分别（）

A . 2.8Ω 37Ω B . 2800Ω 37Ω C . 2.8Ω 0.37Ω D . 2800Ω 0.37Ω

如图所示，电阻类型和其最大阻值为（）

A . 固定电阻102Ω B . 固定电阻1kΩ C . 可调电阻102Ω D . 电位器1kΩ

以下电阻器的电路符号中，表示电位器的是（）

A .

B .

C .

D .

【加试题】小明用多用电表判断电子元器件的好坏，下列测试结果表明电子元器件坏的是（）

A . 测电阻

B . 测二极管

C . 测发光二极管

D . 测PNP三极管

【加试题】如图所示是某电动玩具的电路图，电路图中R₁应选用的类型是（）

A .

B .

C .

D .

如图所示是小明在电子控制技术实践课上搭建的电路，请完成下题：

（1）电路图中R1应选用的类型是( )

A . B . C . D .
（2）小明在电路搭建完成后调试电路，经测量V1的Ube=0.7V，Uce=3V。下列关于V1工作状态的判断中，正确的是（）

A . 饱和状态 B . 放大状态 C . 截止状态 D . 条件不足，无法判断
（3）小明通过对上面电路的分析，打算将该电路修改后用于晚上照明。晚上开门时发光二极管V2亮，关门时V2熄灭；白天则不亮。门开时，干簧管两簧片段开；门关上时，干簧管两簧片吸合。以下修改方案合理的是（）

A . B . C . D .

如图所示是小明在电子控制技术实践课上搭建的电路，请完成以下小题：

（1）电路图中R_g应选用的类型是（）

A . B . C . D .
（2）小明在电路搭建完成后调试电路，经测量V1的Ube=0.7V，Uce=0.2V。下列关于V1工作状态的判断中，正确的是( )

A . 饱和状态 B . 放大状态 C . 截止状态 D . 条件不足，无法判断

王一同学利用万用表要对性能正常的二极管、电阻、电容加以区分，他的做法是，将万用表的选择开关拨到R×100挡，分别测他们正负电阻加以区分，测甲元件时，R_正＝R_反＝0.5kΩ；测乙元件时R_正＝0.5kΩ，R_反＝100kΩ；测丙元件时，开始指针偏向0.5kΩ，接着读数逐渐增大，最后停在100kΩ上，则甲、乙、丙三个元件分别是（）

A . 电容器、电阻、二极管 B . 电阻、电容器、二极管 C . 电阻、二极管、电容器 D . 二极管、电阻、电容器

小明设计了如图所示的水杯水温提醒电路，当水温低于36℃时，V1亮；当水温高于56℃时，V2亮。电路中使用的专用电压比较器是LM393，当V＋＞V－时，输出高电平；当V＋＜V－时，输出低电平。

（1） RT属于（在 A .正温度系数的热敏电阻；B .负温度系数的热敏电阻中选择合适的选项，将序号填入下划线中）；
（2）小明设置水温36℃时的步骤如下：将RT浸入36℃的水中。如果V1亮，先将（在 A . RP1调大；B . RP1调小；C . RP2调大；D . RP2调小中选择合适的一项，将序号填入下划线中），直到V1灭，再将（在A . RP1调大；B . RP1调小；C . RP2调大；D . RP2调小中选择合适的一项，将序号填入下划线中），直到V1亮；
（3）小明将电路全部调试成功后，系统正常运行时，RP1和RP2接入电路中的阻值大小情况是（在 A . RP1阻值大；B . RP2阻值大中选择合适的一项，将序号填入下划线中）；
（4）小明将给原电路增加一个发光二极管V3，要求温度在36℃到56℃之间时，V3亮，其余情况都不亮。
①从原电路中的A、B两点接出输入信号，请你在虚线框内填入正确的逻辑符号；

②小明发现电路板上再增加一片数字集成芯片空间不够，所以用分立元器件来实现V3的指示功能，从原电路中的A、B两点接出输入信号，请你在虚线框内选择合适的端子连接电路。

如图所示的电阻和最大阻值分别为：（）

A . 固定电阻 102 Ώ B . 固定电阻 1K Ώ C . 可调电阻 102 Ώ D . 电位器 1K Ώ

如图所示，用手遮住光敏电阻时，偏转角为θ₁ ，移开手后，偏转角为θ₂ ，下列说法中，正确的是(　　)

A . θ₁＝θ₂ B . θ₁>θ₂ C . θ₁<θ₂ D . 无法确定

对电流有阻碍作用。

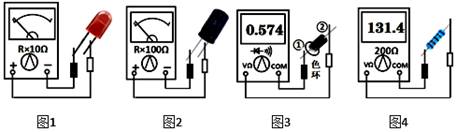

下列关于用万用表检测元器件操作及判断的说法中，正确的是（）

A . 图1，指针式万用表“R×10Ω”挡测试红色发光二极管正反两次电阻，指针均未偏转，说明发光二极管已损坏 B . 图2，指针式万用表“R×100Ω”挡，黑表笔接电容的正极，红表笔接负极，可以测得电容的容量 C . 图3，数字式万用表“二极管”挡测得二极管正向电压降为0.574V，若质量正常，与②端连接的是红表笔 D . 图4，数字式万用表“200Ω”挡测某电阻时，被测电阻阻值是26.2KΩ

热敏电阻是利用（）制成的。

A . 半导体的掺杂特性 B . 半导体的光敏特性 C . 半导体的热敏特性 D . 半导体的三大特性

温度	50℃	60℃	70℃	80℃	98℃
阻值	30kΩ	20kΩ	14kΩ	9kΩ	5kΩ
