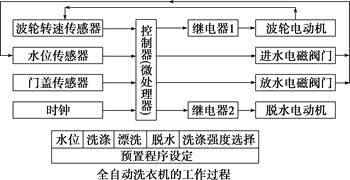

如图所示的全自动洗衣机在进入预置脱水程序，洗衣机开始脱水时。由于不小心把门盖打开，门盖传感器检测到信号，传送给控制器，控制器向执行部件发出操作命令，如下命令正确的是（）

A . 继电器1常开触点断开，波轮电动机停止转动 B . 继电器1常开触点闭合，波轮电动机开始转动 C . 继电器2常开触点断开，脱水电动机停止转动 D . 继电器2常开触点闭合，脱水电动机开始转动

如图是一种温度自动报警器的原理图，B为电磁铁，C为衔铁，D为电铃，L为指示灯。下列说法不正确的是（）

A . 当温度达到金属丝下端所指的温度时，灯亮，电磁铁有磁性 B . 当温度低于金属丝下端所指的温度时，灯不亮，电磁铁无磁性 C . 当左侧电路为闭合电路时，电磁铁不能吸引衔铁，电铃不响 D . 当左侧电路为闭合电路时，电磁铁吸引衔铁，电铃响

如图是拍摄机动车闯红灯的工作原理示意图。光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违章车辆。下列有关说法正确的是（）

A . 只要光控开关接收到红光，摄像系统就会自动拍摄 B . 机动车只要驶过埋有压力开关的路口，摄像系统就会自动拍摄 C . 只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄 D . 若将光控开关和压力开关并联，也能起到相同的作用

如图所示是一个用555集成制作的路灯自动控制电路。工作原理：当外界有光照较亮时，Rg阻值很小，555集成输入脚2、6脚高电平，使3脚输出脚为低电平，继电器不动作，常开触点断开，路灯H不亮。当外界光线较暗时，Rg阻值很大，555集成输入脚2、6脚低电平，使3脚输出脚为高电平，继电器吸合，常开触点闭合，路灯H亮。

根据材料回答问题：

（1）当外界光线逐渐变亮时，555输入脚2、6脚的电压如何变化（）

A . 逐渐升高 B . 逐渐降低 C . 不变 D . 等于0
（2）当外界光线较暗时，路灯H还没有亮，应如何调试（）

A . 升高电源Vcc电压 B . 路灯灯泡功率换小 C . 可调电阻Rp调小 D . 可调电阻Rp调大
（3）不管外界的光线如何变化，路灯H一直不亮，以下最不可能的原因是（）

A . 可调电阻Rp两端的其中一端跟电路没接上 B . 光敏电阻Rg两端的其中一端跟电路没接上 C . 继电器线圈的一端跟555集成的3脚没接上 D . 555集成4、8脚没跟电源正极连接

【加试题】如图所示小明设计的水箱水位电子控制系统部分电路（控制电路部分有待补充完整），其中555集成电路的输入输出逻辑关系见表格，要求水位低于探头b时，电动机带动水泵抽水，抽水时有水泵工作指示灯；水位到达探头a时，电动机关闭水泵不运作（注：图中9013为NPN型三极管）。请完成以下各小题；

（1）为能实现水位低于探头b时，电动机带动水泵抽水；水位到达探头a时，电动机关闭水泵不运作，请在虚线框①内选择合适的端子将电路补充完整；
（2）要求抽水时有水泵工作指示灯，现有电子元件如下；一个发光二极管、一个电阻、一个电解电容、一个无极性电容。请选择合适的电子元件及合适的端子，在虚线框②内连接电路；
（3）请在虚线框③内选择合适的端子将实NPN型9013三极管与其它电子元件进行连接，以实现电路功能
（4）现在有以下4个型号的直流电磁继电器，小明制作电路时应选用（）

A . B . C . D .
（5）小明购买好电路中要用到的电子元件等材料后，想利用所学的知识焊接到电路板上，他对焊接知识的相关理解正确的时（）

A . 等所有元器件焊接到电路板上，逐个检查元器件的通断性能 B . 实验室焊接印刷电路板的电烙铁功率一般选用75W C . 小明在实验室操作台上焊接印刷电路板时，电烙铁的拿法可采用握笔法 D . 烙铁头发黑，可用刀片之类的金属件刮除处理，在加上足量的锡保护

以下元器件中不是继电器的是（）

A .

B .

C .

D .

如图所示是某继电器的外观及外侧所印刷的接线图。以下对该继电路的理解，合理的是（）

A . 1与2之间是常闭触点 B . 4 与 5之间是常闭触点 C . 3与4之间是常开触点 D . 3与5之间是常闭触点

如图所示是直流继电器线圈的控制电路图，电路中二极管V₂的作用是（）

A . 整流 B . 限压 C . 保护继电器线圈J D . 保护三极管V₁

如图所示是小明根据电脑CPU降温原理改编设计的自动降温通风装置部分电路，其中IC是运算放大器。电脑开机后，当温度达到或超过上限度时，该装置风扇电机工作，实现通风降温，当温度达到或低于下限温度时，该风扇停止工作。已知Rt是正温度系数热敏电阻，触点开关J1与J2联动，当开机后干簧管闭合。IC的特性为：当V+>V-,Vo输出高电平，当V+<V-，Vo输出低电平。请完成以下任务：

（1）已知Vcc=9V，Vcc2=24V，风扇电机功率为120W，下列继电器中满足要求的是（在以下选项中选择一项，,将序号填写在横线处）

A . B . C . D .
（2）为了测量三极管正常V1工作时b、c两点的电位，下列说法不正确的是、（在以下选项中选择合适的选项，将序号填写在横线处）
A．测量时需要欧姆调零后，再进行测量点电位

B．测量时需要黑表笔接e点，红表笔接c点，才能测得c点电位

C．测量时需要黑表笔接b点，红表笔接c点，才能测得b点电位

D．测量时需要黑表笔接e点，红表笔接b点，才能测得b点电位
（3）根据题干描述和现有电路分析选线框中的A、B与Y之间的逻辑关系，下列真值表中满足要求的是（在以下选项中选择一项，将序号填写在横线处）
（4）现提供与非门若干，实现A、B与Y之间的逻辑关系，在虚线框中画出逻辑电路。
（5）在实际使用过程中触点开关J1损坏，现利用一个PNP三极管、一个电位器、及一个与非门来代替J1，其他连线均不变。在虚线框中完成电路的连接。

如图所示是一个继电器的正面视图和底部视图，已知1、2脚连接的是继电器的动触点，用多用电表电阻挡测得3、4脚间电阻为100Ω，1脚和5脚之间电阻为0,2脚和6脚之间电阻为∞。据此推断下列说法错误的是（）

A . 3、4脚应接控制电路输出部分，电压应小于5V B . 15脚之间是常闭触点 C . 利用2、6脚控制220V交流电器时电流不能大于3A D . 2、6脚之间是常开触点

小明想设计一个鸡蛋孵化箱，将温度控制在37-39℃之间。他已经收集了一个“5V 1A”的手机充电器作为控制部分的电源和一个“220V 200W”的PTC加热片，他想用一个电磁继电器来控制PTC加热片的工作，为了使电路简单，下列直流电磁继电器适合的是（）

A .

B .

C .

D .

如图甲所示是温度自动控制的部分电路，能将温度控制在37~39℃范围（环境温度低于30℃）。根据电路请完成以下任务：

（1） R_t1和R_t2均为负温度系数热敏电阻，测试电路时发现温度低于37℃时，继电器J不吸合，需要对电路进行调节，合理的是（在“①减小R_p1的阻值；②减小R_p2的阻值；③增大R_p1的阻值；④增大R_p2的阻值”中选择合适的选项，将序号填写在横线处）。
（2）电路调试时用电压表实时监测，发现电热丝加热过程中，2脚的电压逐渐升高，当2脚电压达到 $\text{[math]}$ Vcc后，（在“①继续加热，2、6脚电压同时继续升高；②继续加热，2脚电压不变，6脚电压继续升高；③加热立即停止，2、6脚电压保持不变”中选择合适的选项，将序号填写在横线处）。
（3）为了直观，需增加指示灯，要求加热时V₁发光，V₂不发光；保温时，V₂发光，V₁不发光。请你在图乙虚线框内选择合适的端子连接发光二极管和限流电阻。
（4）系统工作一段时间后，继电器损坏，小明找到新的继电器，有两种触动类型，请你在图丙虚线框内选择合适的端子并连接电路。要求保持系统原有的功能。

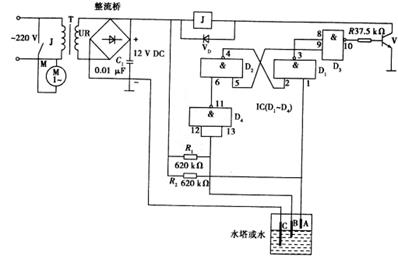

如图所示为小明同学设计的液位自动控制器电路。220V交流电源电路经变压器T、整流桥UR和滤波电容器C₁后，輸出直流电源，为能电器J和后续电路提供直流电压。液位检测控制电路由液位电极A、B、C，及各种元器件组成。该电路可以自动控制液池内液位保持在电极A与电极B之间。请完成问题。

（1）适用该电路的继电器是（）

A . B . C . D .
（2）关于该液位自动控制电路的分析，下列说法不正确的是（）

A . 图中电容器C，的电容量是10000pF B . 低水位电极B位置不能低于电极C C . 连接电路可以选用4、2输入与非门的集成芯片 D . 当储液池内液位在电极A，B之间时，此时与非门D₂输出高电平D₁输出低电平

【加试题】如图所示为某性能良好的直流电磁继电器引脚示意图，使用多用电表测量继电器两引脚间的阻值如表所示。已知该继电器中只有一组转换触点，且该转换触点中的某一个触点引出了两个引脚。基于以上说明，下列判断中正确的是（）

A . 1 脚为转换触点中的常闭触点引脚 B . 5脚为转换触点中的动触点引脚 C . 6脚为转换触点中的常开触点引脚 D . 2脚为线圈引脚之一

【加试题】如图所示是小明根据电脑CPU降温原理改编设计的自动降温通风装置部分电路，其中IC是运算放大器，输入输出逻辑关系见图中表格。当温度达到或超过40℃时，该装置风扇电机工作，实现通风降温。请完成以下任务。

（1）小明制作上述电路时使用的三极管均为硅管。为判别三极管类型，他把多用电表调到合适的电阻挡，调零后用黑表笔接触其中一个三极管管脚J₁ ，红表笔接触另两个管脚，发现两次测得的电阻均较小(约500 Ω左右)。再用红表笔接管脚J₁ ，黑表笔接触另两个管脚，发现两次测得的电阻均较大(约100 kΩ左右)。则该三极管是(在“①NPN型管，管脚J₁为基极；②为PNP型管，管脚J₁为基极”中选择一项，将序号填写在横线处)；
（2）现有以下四个型号的直流电磁继电器，小明制作电路时应选用的直流电磁继电器为(从以下继电器中选择一项，将序号填写在将序号填写在横线处)；
（3）上述电路还缺少温度分压电路，为实现温度达到或超过40℃时，该装置风扇电机工作，实现通风降温，R_t是负温度系数热敏电阻。请根据电路的逻辑关系在虚线框中帮助小明把电路连接完整。
（4）测试时，小明将R_t放入盛有冷水的烧杯，插入温度计，加入热水使水温等于40 ℃，调节R_P1使(在“①V₅发光；②V₆发光”中选择一项，将序号填写横线处)。然后他用多用电表10VDC挡，测量R₄两端(g、h两点)电压，电压为(在“①6V；②5.3 V；③0V”中选择一项，将序号填写在电压为横线处)。若小明想在30℃就让风扇工作，他应该R_P(在“①增大；②减小”中选择一项，将序号填写在横线处)。

在接220V交流电的情况下，考虑触点的负载能力，以下继电器中最合适的是（）

A .

B .

C .

D .

观察如图直流电磁继电器的结构特点，读出主要参数，下面描述错误的是（）

A . 线圈额定工作电压是直流12V B . 在交流120V电压下所允许流经触点的最大电流为20A C . 在直流240V电压下所允许流经触点的最大电流为16A D . 该继电器有6只引脚

如图所示为直流电磁继电器(性能良好)，有一组转换触点，下列关于继电器描述错误的是( )

A . 额定工作电压为直流12V B . 触点可以控制电压为220V/AC，功率为1KW的用电器 C . 线圈的两个引脚已确定，电表打欧姆挡，红笔接剩下的其中一个脚，黑笔接其它几个脚(除线圈两个脚)，指针都不偏转，可判定红笔接的是常开触点 D . 至少5只引脚

型号为JQC－3F的小型直流电磁继电器如图所示。共有5个引脚，其中2个引脚连接线圈，另外3个引脚分别连接常开触点、常闭触点和动触点。已知继电器完好，用多用电表测各引脚之间的电阻，下列判断不正确的是( )

A . 若测得某两个引脚之间的电阻约400，则这两个引脚连接的必定是线圈 B . 若测得某两个引脚之间的电阻为无穷大，则两个引脚中必定有一个连接常闭触点 C . 若测得某两个引脚之间的电阻为零，则两个引脚中必定有一个连接动触点 D . 若测得某引脚和其引脚之间的电阻均为无穷大，则该引连接的必是常开触点

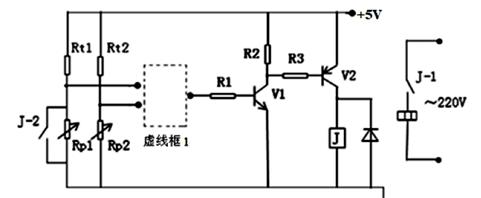

如图a所示是某温度控制电路，Rt1、Rt2是完全相同的两个负温度系数热敏电阻，当温度低于下限时电热丝开始加热，高于上限时停止加热。请根据描述和电路图，完成以下任务：

图a

（1）根据题意，在图中虚线框1处补1个合理的逻辑门；
（2）下列电子元器件，该电路没有用到的是（）；

A . B . C . D .
（3）以下4个继电器中，最适合该电路的是（）；

A . B . C . D .
（4）小明用合适的电子元器件搭建好电路，在调试过程中发现继电器始终不能吸合。分析继电器不能吸合的原因，可能是（A .电阻R3阻值太大；B .三极管V1击穿；C .二极管虚焊）；

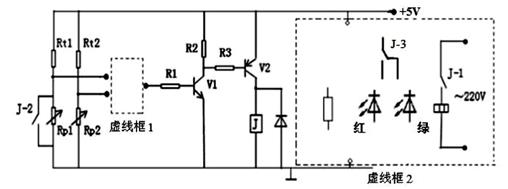

（5）小明准备用继电器的另一组转换触点（J-3）、发光二极管和电阻给温度控制电路增加加热指示功能，要求加热时红色发光二极管亮，不加热时绿色发光二极管亮，请你帮助小明在图b虚线框2中完成电路连接。
图b
