简单的组合逻辑电路知识点题库

杭州二中创新达人大赛共有3名裁判，现大赛规定，主裁A点赞选手即可晋级，否则只有另外B、C两位裁判同时点赞选手才能晋级。现需为大赛组委会设计一款投票器。请根据下列要求回答：

（1）请列出真值表
（2）请给出逻辑表达式
（3）请给出逻辑电路图

如图所示是由“与门”、“或门”、“非门”三个基本逻辑电路组成的一个组合逻辑电路，A、B、C为输入端，Y为输出端，在完成真值表时，输出格Y从上到下依次填写都正确的是( )

A	B	C	Y
0	0	0
0	0	1
0	1	0
0	1	1
1	0	0
1	0	1
1	1	0
1	1	1

A . 11111101 B . 11010101 C . 10101011 D . 以上都不正确

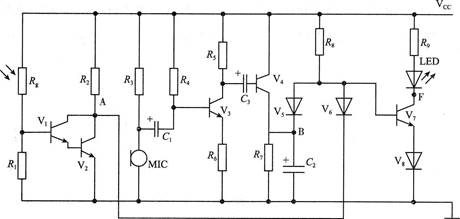

小明想在家门口安装一只声控灯，晚上有声音时灯亮，白天有、无声音均不亮。他设计了如图所示的电路，各元件参数可根据实际情况调整和选用，以达到设计要求，根据电路图，A、B两点电位与F点电位的逻辑关系表达正确的是（）

A . F=AB B . F=A+B C . $\text{[math]}$ D . $\text{[math]}$

【加试题】下列逻辑电路中当发光二极管亮时，A、B输入与其它三个选项不同的是（）

A .

B .

C .

D .

如图所示为小雨在实践室里搭建的水位指示电路，关于该电路，下列说法不正确的是（）

A . 水位在b点以下时，V1发光，V2不发光 B . 水位在c点以上时，V1不发光，V2发光 C . 水位在b和c之间时，V1不发光，V2不发光 D . 该控制电路使用的触发器，为低电平触发

分析如图所示的逻辑电路，以下逻辑关系表述中，正确的是（）

A . A，B电平相同时，Y输出低电平，反之则Y输出高电平 B . A，B电平相同时，Y输出高电平，反之则Y输出低电平 C . 只要A是高电平，Y就输出高电平 D . 只要B是高电平，Y就输出高电平

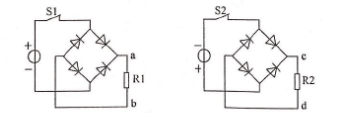

如图所示的两个电路，下列关于流过电阻R1、R2电流方向的判断中正确的是（）

A . 由a到b，由c到d B . 由a到b，由d到c C . 由b到a，由c到d D . 由b到a，由d到c

如图所示的电路中，三极管当前工作在放大状态，现需要将IC的电流增大，以下方法可行的有（）

①增大GB的电源 ②减小Rb的电阻 ③增大Gc电源 ④增大Rb的电阻

A . ②③ B . ①②③ C . ①③④ D . ①②

如图所示只有当S₁ ， S₂全部断开时灯亮，那么虚框A处可选用下列哪种逻辑门（）

A . 与门 B . 与非门 C . 或非门 D . 或门

如图所示是声光控制路灯电路，有声音时B输入高电平，只有光线暗有声音时灯才亮，可以作为环境光检测输入部分的是（）

A .

B .

C .

D .

已知某逻辑函数的真值表如下表所示，该函数的逻辑表达式为（）

A . Y=A+BC B . Y=B+AC C . Y=C+AB D . Y=A+B+C

图1、图2 所示的两个逻辑电路，下列关于这两个逻辑电路的说法正确的是（）

①图1电路可以通过灯亮来判断输入信号相同

②图1电路可以通过灯亮来判断输入信号不同

③图2电路可以通过灯亮来判断输入信号相同

④图2电路可以通过灯亮来判断输入信号不同

A . ①③ B . ①④ C . ②③ D . ②④

如图所示的电路，先合上开关S2，再合上开关S1，则发光二极管V1、V2的状态为( )

A . V1亮、V2灭 B . V1灭、V2亮 C . V1亮、V2亮 D . V1灭、V2灭

如图所示的电路中，V3工作于开关状态.当输入X=1、Y=1时，以下发光管状态中正确的是 ( )

A . V1发光，V2发光 B . V1发光，V2不发光 C . V1不发光，V2发光 D . V1不发光，V2不发光

下列四个逻辑电路图中与表达式 $\text{[math]}$ 的逻辑关系不一致的是（）

A .

B .

C .

D .

要使下列三个逻辑电路的输出相同，则A、B应取（）

A . A=0，B=0 B . A=0，B=1 C . A=1，B=0 D . A=1，B=1

小明为某面粉厂仓库设计的温度和湿度检测报警电路，如图所示。其中Rt是负温度系数热敏电阻，Rs是湿敏电阻，回答问题。

（1）下列关于该温度和湿度检测报警电路的分析中正确的是（）

A . 若仓库温度低且湿度大时，指示灯V1亮 B . RP1调大和RP2调小，则仓库温度更高且湿度更大时，指示灯V2才亮 C . 若Rt虚焊，则指示灯V1一直亮，V2一直不亮 D . 若V1发光，则V2一定不发光
（2）小明为仓库增加一个温度低且湿度大时，报警指示电路，题图中虚线框应选用的逻辑电路是（）

A . B . C . D .
