与非门、或非门知识点题库

【加试题】如图所示为某热敏电阻在不同温度下电阻值的变化曲线。现需要设计一水箱水温提醒器，用该热敏电阻作为传感器，当水温达到100℃时，蜂鸣器发出提醒声。以下符合上述设计要求的电路是（）（电路图中Rt为热敏电阻）

A .

B .

C .

D .

【加试题】某歌唱比赛计分规则如下：比赛设有2名技术评委A、B和1名音色评委C和1名表演评委D，评委们通过控制相应的A、B、C、D键来实现评分，技术评委每人30分，音色评委和表演评委每人20分，满分100分。只有分数超过70分表示成功的指示灯才亮。根据上述描述，请回答以下问题：

以下四个电路中，不论输入信号A、B为何值，输出Y恒为0的电路是( )

A .

B .

C .

D .

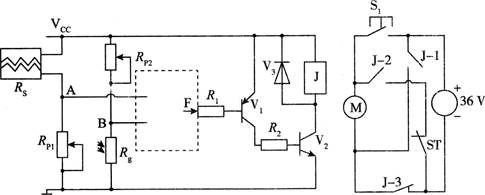

如图所示为李明设计的自动伸缩晾衣架控制电路图，按下按键S₁ ，电机M正转，晾衣架伸出阳台，天黑时，电机反转，将晾衣架缩回阳台，白天下雨时，晾衣架也会自动缩回阳台，已知R_s为负特性湿敏电阻，

（1）【加试题】要实现天黑时，电机反转，将晾衣架缩回阳台，白天下雨时，晾衣架也会自动缩回阳台的功能，则A、B两点与F点的逻辑关系合理的是（）

A . B . C . D .
（2）关于该电路的分析，下列说法中正确的是（）

A . 若要实现在傍晚时早一点收衣服，则需将R_p2适当调大 B . 若将R_p1调小，则控制系统对雨水的敏感度下降 C . J-1和ST分别为继电器J的常开和常闭触点 D . 当电机M反转时，继电器工作在释放状态

与题图所示电路逻辑功能相似的门电路是（）

A .

B .

C .

D .

请根据所列的真值表，从四幅图中选出与之相对应的一个门电路（）

A .

B .

C .

D .

已知某电路的真值表如下，该电路的逻辑表达式为（）

A . F＝ABC B . F＝AB＋C C . F＝C D . F＝B

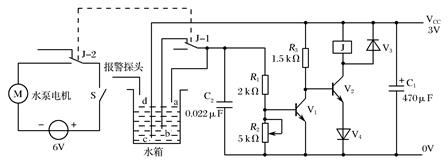

如图所示是水箱水位闭环控制系统电路图。a、b、c三个水位探头(用粗铜电线制作)放置在水箱的不同位置。工作时合上水泵电源开关S，当水位下降至b点以下时，水泵向水箱注水，当水位升至a点时，水泵即停止注水。请完成以下各题：

（1）当水位从a下降到b的过程中，三极管V₁处于状态(在①放大；②饱和；③截止中选择一项，将序号填写在横线处)。
（2）为了显示水泵的工作状态，拟用发光二极管(红色)显示水泵正在给水箱注水，用发光二极管(绿色)显示水泵停止注水。现有1.5 V的发光二极管2个(红色和绿色各1个)，限流电阻1个。请用以上元件在虚线框中补全该电路图。
（3）为了防止控制电路出现故障时水溢出水箱，在水箱上端d处设置一个探头(用粗铜电线制作)，当水位升高至d处时，蜂鸣器能自动报警，以提醒人员断开水泵电源开关S。现有5 V电源1个；蜂鸣器1个；可调电阻1个；四二输入与非门1片(用其中的1个与非门即可，引出脚为1—3脚)；导线若干。请用导线连接以下元器件中未连接的部分，组成报警电路。
