与门、或门和非门 知识点题库

走廊里有一盏灯，在走廊两端各有一个开关，我们希望不论哪一个开关接通都能使灯点亮，那么设计的电路为（   ）

与图中所示电路逻辑功能相似的门电路是(   )



如图所示为门窗报警电路，当门和窗全都关上时，报警灯不亮，其中S₁、S₂是装在门窗上的微动开关，门窗关上时，S₁、S₂闭合。如果其中的与门集成块损坏了，则可以替换它而保持功能不变的是（  ）



下列表达式中（   ）是不对的。

下列关于逻辑电路的说法中正确的是（   ）

如图所示是土壤湿度控制电路MS1和MS2均为湿敏电阻，湿度增大时，阻值变小，当湿度低于下限值时，水泵开始浇水，达到上限值时停止浇水。图中虚框处应选用的逻辑门为（   ）

图中所示电路逻辑功能相似的门电路是（  ）

如图所示的电路图，A、B是电路的输入端，Y是电路的输出端。A、B为高电平时，对应的二极管导通；为低电平时，对应的二极管截止。以0表示低电平，1表示高电平。则以下真值表中正确的是（  ）

已知某电路的真值表如下，该电路的逻辑表达式为（  ）



如图所示的电路，A、B作为输入，Out作为输出，其实现的逻辑运算功能相当于下列选项中的（  ）

如图所示为某一门电路符号及输入端A、B的电势随时间变化关系的图象，则下列选项中能正确反映该门电路输出端电势随时间变化关系的图象是（  ）

小明想利用学到的电子控制技术知识为家中窗户设计一个防盗报警装置，白天的时候窗户打开不报警，晚上的时候只要窗户被打开，蜂鸣器就会发出报警声，他用光敏电阻R_g来检测光照强度，用细金属导线R_d检测窗户开闭信息，窗户打开R_d断，以下控制电路中哪个电路符合设计要求（  ）

如图所示是一个基本逻辑电路。声控开关、光敏电阻、小灯泡等元件构成的一个自动控制电路。该电路的功能：白天无论声音多么响，小灯泡都不会亮；晚上，只要有一定的声音，小灯泡就亮。这种电路现广泛应用于公共楼梯间，该电路虚线框N中使用的是门电路，则下列说法正确的是（  ）

如图所示，若SW₁和SW₂任何一个拨到3，则红灯不亮，该芯片含有（  ）

如图所示电路，关于输入端A、B和输出端F之间的逻辑关系，下列表达式中正确的是（  ）

下图是小王设计的蔬菜大棚自动报警电路示意图，Rt是负温度系数热敏电阻。当温度低于设定值并且S闭合时，蜂鸣器发声报警。图中虚线框处应选用的逻辑门是(  )

如图所示是某车库报警系统电路原理图。当光线暗且大门打开时（门打开时干簧管与磁铁分开，干簧管为常开型），蜂鸣器发出报警音，图中虚线框处应选用的逻辑门是：（  ）

与如图所示逻辑电路逻辑关系一致的是（    ）

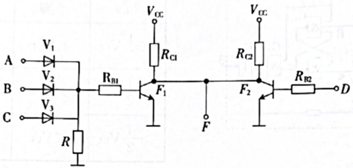

如图所示的组合逻辑电路，与其等效的逻辑表达式是(      )

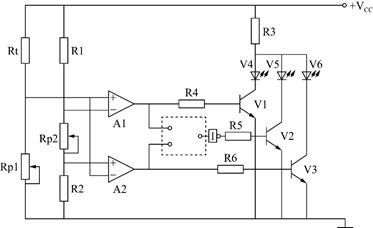

小明为某温室（正常工作温度为30℃-39℃）设计了如图所示的温度监测指示电路，用V4、V5、V6的发光状态指示此室的温度状况。其中Rt为正温度系数热敏电阻；A1、A2为电压比较器，当V+>V-时输出高电平，当V+<V-时输出低电平。此温室温度介于30℃和39℃之间时，V5发光，V4和V6不发光，下图虚线框位置应选用的逻辑门是（   ）
